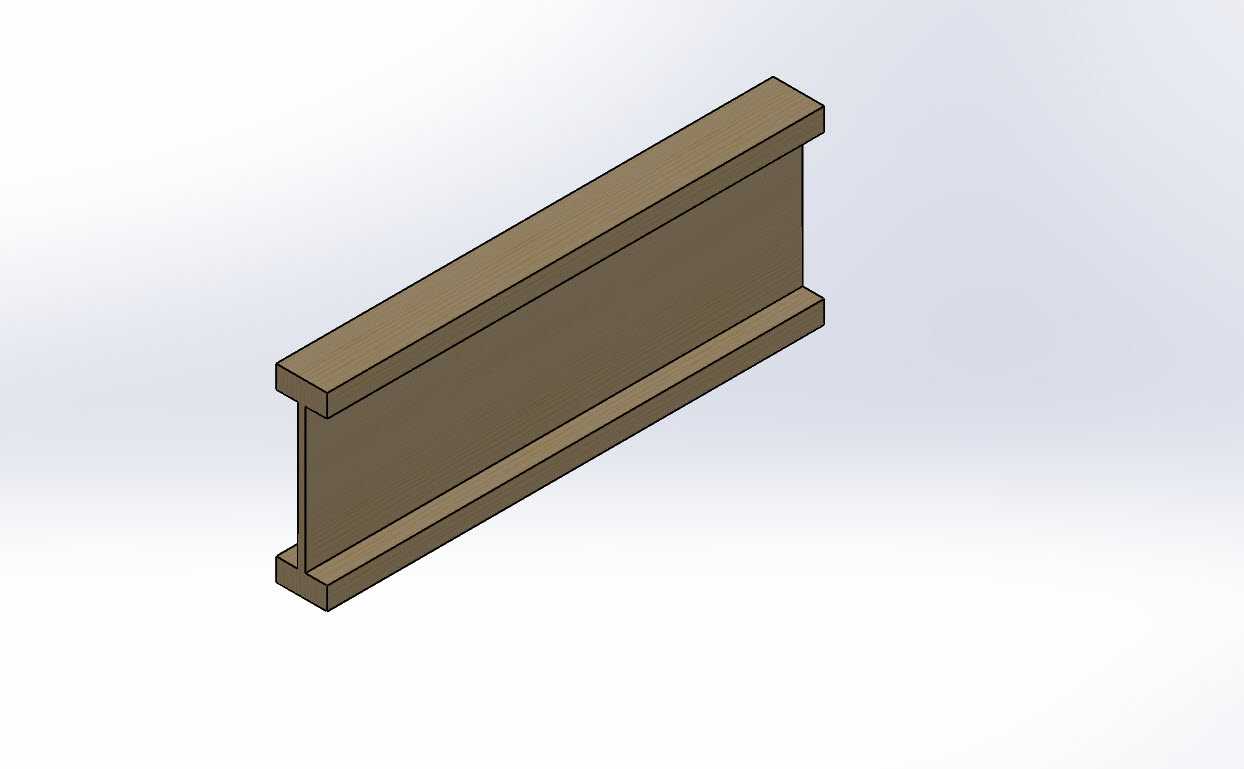

工程托梁胶合用工字结构木型材

　　这类工字形截面的木质型材，是建筑结构领域做托梁、胶合梁的核心受力构件，日常在装配式木结构施工、旧建筑木结构加固、大跨度室内木构吊顶承重、轻型木结构房屋的主次梁搭建场景里都能见到。不同于实木锯材的各向异性缺陷，这种型材通过上下翼缘加中间腹板的工字形截面设计，把材料力学里的截面惯性矩优势发挥到了极致——上下翼缘承担弯曲工况下的拉压应力，中间的腹板主要承接剪切荷载，同等承重要求下，比同截面尺寸的实木方料节省近四成的原材料，自重也能降低三分之一左右，不管是现场人工搬运还是吊装作业，都能减少不少施工负荷。

　　做结构设计选型的时候，首先要卡的就是安装边界的尺寸限制，这类型材的翼缘宽度、腹板高度都是匹配常规木结构连接件的通用规格做的，上下翼缘的平面度公差控制在每米0.3毫米以内，和金属连接件、相邻木构件拼接的时候，不需要额外做大量的刨削找平，能直接通过齿板、螺栓或者结构胶完成固定。腹板和翼缘的连接位置做了嵌合式的台阶结构，不是简单的平面粘接，这个设计思路是考虑到木结构长期受温湿度变化影响会产生干缩湿胀，嵌合台阶能抵消一部分形变产生的剪切应力，避免翼缘和腹板出现脱开的情况，提升构件的长期使用寿命。

　　在实际工程应用里，这类型材不会单独作为承重构件使用，通常是多根平行排布之后，上面铺设结构木板材做楼面层或者屋面层，下面通过金属吊件和主承重柱、承重墙连接。做三维建模的时候，要特别注意型材两端的连接位预留，不能把模型做成完全等截面的通长件，要根据实际连接的吊件、齿板尺寸，在端部预留出对应的安装避让空间，不然导出工程图到现场施工的时候，很容易出现连接件装不上、需要现场裁切的问题。另外这类型材的截面参数是经过结构受力验算的，建模的时候不能随意调整翼缘和腹板的厚度比例，比如为了外观好看把腹板做薄，实际应用的时候会出现腹板剪切失稳的问题，埋下结构安全隐患。

　　从建模逻辑上来说，这类型材不需要做复杂的参数化配置，因为不同承重等级的型材截面尺寸是固定的系列化规格，直接按照实际截面尺寸拉伸成型即可，重点要还原的是翼缘和腹板连接位置的台阶细节，还有木材表面的粗刨纹理特征，方便后续做施工模拟、装配校验的时候，能直观判断构件之间的干涉情况。在做整体木结构装配模拟的时候，还要考虑这类型材的排布间距，常规民用建筑的楼面托梁排布间距是400毫米或者600毫米，对应不同的楼面荷载要求，建模的时候可以按照这个间距做阵列，同时校验每根型材和端部连接件、上部铺板的位置关系，确保所有安装位都能对齐，不会出现螺栓孔错位的问题。

　　另外要注意的是，这类木质型材虽然是工程结构用材，但本身的防火、防腐处理是在型材加工完成后统一做的，建模的时候不需要单独表现防腐层、防火涂层的厚度，只需要把基材的尺寸做准确即可，因为涂层厚度相对于型材整体尺寸来说可以忽略，不会影响安装精度。在做节点受力分析的时候，可以直接把模型导入有限元分析软件，按照木材的顺纹抗压、抗弯强度参数赋予材质，就能快速验算不同跨度下的型材挠度变形，验证选型是否符合设计要求，不用再重新简化建模，能节省不少结构验算的时间。
