皮卡汀尼战术导轨安装结构设计

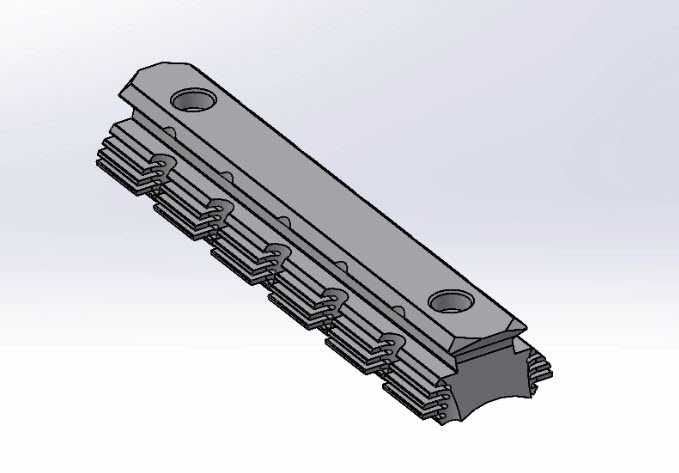

　　在轻武器战术改装、光电瞄具适配、户外射击装备配套领域，皮卡汀尼导轨是目前应用覆盖范围最广的附件安装接口标准，这套结构的设计核心是解决不同战术附件的快速装拆、定位锁紧与重复装卡精度问题，区别于早期的燕尾槽接口，其标准化的卡槽尺寸能够兼容市面上绝大多数战术手电、激光指示器、光学瞄准镜、前握把等外挂配件，无需针对单一配件做定制化的安装座加工。从结构细节来看，导轨主体采用长条形一体式承载设计，主体截面为上宽下窄的梯形定位结构，沿长度方向等距分布标准规格的横向卡槽，卡槽的间距、槽宽、槽深都严格遵循通用接口公差要求，保证附件装夹时的卡爪能够完全嵌入槽内，避免射击过程中受后坐力冲击出现附件移位、松动的问题。导轨本体两端设置沉头安装孔，

　　安装孔的位置经过受力校核，能够通过标准紧固件将导轨牢靠固定在枪械护木、机匣顶部或者战术装备的承载平台上，沉孔设计可以保证紧固件安装后端面不突出导轨表面，不会干涉附件在导轨上的滑动调整与位置锁定。设计过程中优先考虑了承载后的受力变形控制，导轨主体的壁厚经过反复验算，在保证整体轻量化的前提下，避免连续射击产生的振动导致导轨本体出现弯曲形变，保证安装在导轨上的瞄具光轴始终保持稳定，不会因为结构形变导致射弹散布出现明显偏移。卡槽的边缘做了微小的倒角处理，既可以去除加工过程中产生的锐边毛刺，也能在附件装拆时起到导向作用，减少卡爪与卡槽的硬摩擦磨损，延长导轨整体的使用寿命。导轨底部的定位凸台结构能够与安装基座上的定位槽精准配合，

　　安装时不需要反复调整对齐位置，就能保证导轨的直线度符合设计要求，降低现场安装的调试难度。从安装边界来看，这套导轨的长度覆盖了常用的战术附件安装行程范围，既可以单独安装短段导轨适配单一小型附件，也可以多段拼接组成长导轨，满足串联使用瞄准镜与增倍镜的安装空间需求，导轨的宽度尺寸严格控制在标准接口范围内，不会因为尺寸超差导致标准附件无法顺利装卡。在实际使用场景中，这类导轨除了应用在轻武器改装领域，也常被用在工业检测设备的传感器安装支架、摄影器材的外接配件快装平台上，依靠其统一的接口标准与可靠的锁紧性能，实现不同功能附件的快速互换，不需要针对每一种附件重新设计安装接口，大幅降低配套结构的设计与加工成本。

　　建模过程中对每一处卡槽的轮廓都做了公差约束，相邻卡槽的节距误差控制在允许的装配公差范围内，保证附件在导轨上任意位置装卡都能保持可靠锁紧，不会出现节距累积误差导致卡爪无法完全入槽的问题。导轨表面的结构设计也兼顾了加工工艺性，所有的结构特征都可以通过常规的铣削加工一次装夹完成，不需要复杂的特殊工装，适合批量加工生产，加工后的表面不需要做额外的复杂处理就能满足使用强度要求。
