食品加工用可可巧克力球磨精炼设备结构

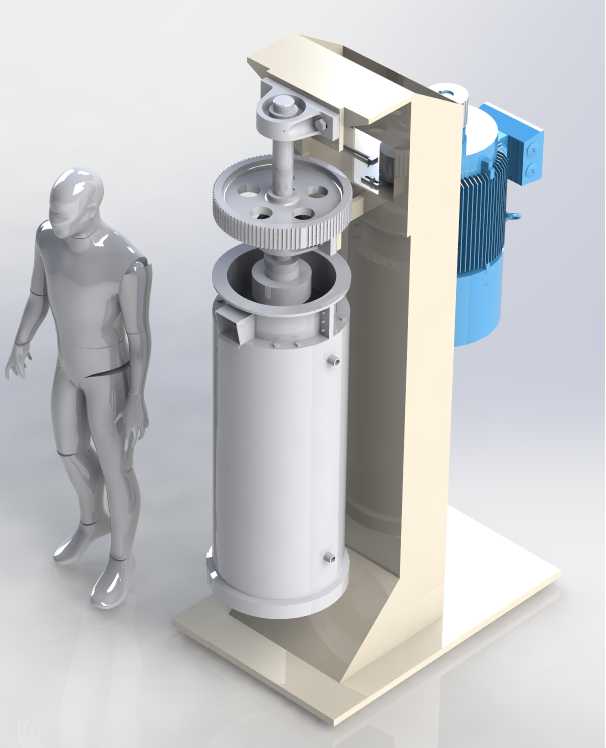

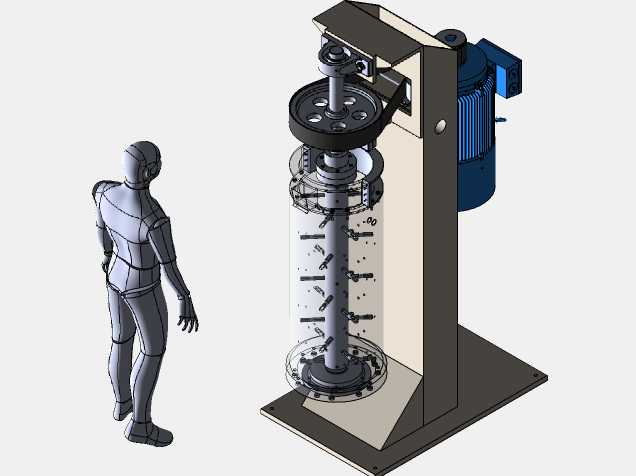

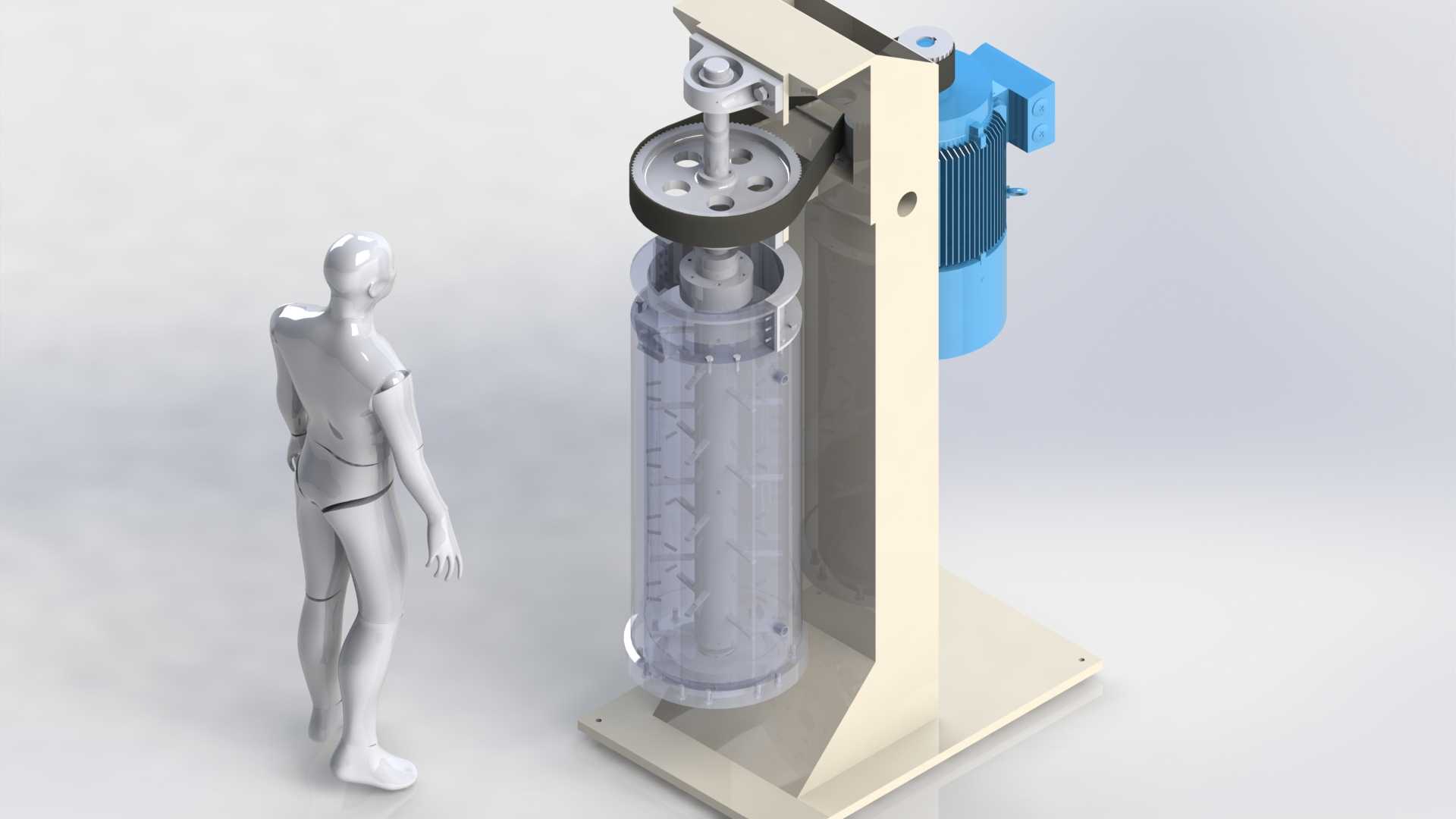

　　这套设备主要面向可可与巧克力深加工产线的前段精磨工序，在实际生产场景中，多布置于酱料预处理工段之后、精调 conche 工序之前，承担可可液块、巧克力基料的超细研磨与初步均质混炼作用，区别于普通卧式球磨设备，立式悬臂的结构布局能够大幅减少设备占地的投影面积，适配中小型食品加工厂紧凑的车间排布需求，无需额外搭建高位操作平台，日常维护时仅需打开筒体顶部的快开压盖即可完成磨球补充、腔体检修作业，降低一线操作的劳动强度。从结构设计逻辑来看，整套设备采用单立柱悬臂承载方案，驱动电机侧置安装于L型机架的上部悬臂端，通过大模数直齿圆柱齿轮副将动力传递至筒体内的搅拌主轴，齿轮传动副外置的设计既能够避免研磨腔体内的酱料渗入传动部件造成磨损，

　　也方便日常巡检时快速观察齿轮啮合状态、及时补充润滑脂，相比皮带传动方案，齿轮传动的转速比更稳定，不会出现负载波动时的转速丢转问题，能够保证研磨过程中筒体内磨球运动轨迹的一致性，稳定出料的浆料细度。研磨筒体采用立式直筒结构，底部为圆弧过渡封板，能够消除筒内的研磨死角，避免物料长时间沉积在筒体底部边角造成过度研磨、影响最终酱料的风味口感，主轴上分层布置的搅拌桨叶采用向外倾斜的角度设计，运转时能够带动筒体内的钢质磨球形成上下循环的运动流场，让磨球与物料之间形成持续的剪切、碰撞、碾压作用，将可可颗粒、糖粒、乳粉颗粒逐步研磨至要求的细度范围，同时在研磨过程中完成物料的初步混炼，让各组分充分混合均匀。机架部分采用厚钢板折弯焊接成型，

　　底部为整板式安装底座，安装时仅需要在硬化地面上打膨胀螺栓完成底座固定即可，无需额外做混凝土基础，设备的整体重心偏向立柱侧，运转时的振动量更小，不需要额外加装减震阻尼装置，侧置的驱动电机与筒体之间预留了足够的散热间隙，电机长时间满负载运行时的热量不会传导至研磨筒体造成筒内物料温度异常升高，避免巧克力浆料因温度过高出现油脂析出现象。从安装边界尺寸来看，整套设备的最大外廓尺寸控制在小型生产设备的适配范围，筒体的有效容积适配中小批量的生产需求，进出料管路可直接对接车间现有浆料输送管道，顶部进料口可对接上游的混料罐出料端，底部出料口配置快开式出料阀，研磨完成后可直接将浆料排放至下游的暂存罐内，设备的操作高度符合人体工程学设计，

　　操作人员站在地面即可完成进料、出料、日常点检的全部操作，不需要登高作业。在功能特性上，这套设备兼顾研磨与初步精炼的双重作用，相比传统的多辊精磨机，设备的结构更简单，易损件更少，日常维护仅需要定期检查搅拌桨叶的磨损情况、更换密封件即可，磨球采用食品级高铬合金钢材质，符合食品接触材料的安全要求，不会在研磨过程中析出有害物质污染物料，设备的转速经过匹配设计，既能够保证磨球获得足够的运动动能完成研磨作业，也不会因为转速过高造成磨球贴壁无法形成有效研磨，同时能够控制研磨过程中的温升速率，保证浆料在合适的温度区间内完成研磨作业，避免风味物质的挥发损失。设计过程中针对食品生产的卫生要求做了专项优化，所有与物料接触的表面均做镜面抛光处理，不存在卫生死角，清洗时可直接通入清洗水完成筒体内部的CIP清洗，不需要完全拆解设备，能够满足食品生产车间的卫生管控要求，传动部分的所有旋转部件均配置安全防护罩，避免操作人员误触造成安全事故，整体结构的受力经过有限元校核，悬臂部分的刚度足够，满负载运行时不会出现主轴晃动、齿轮偏磨的问题，能够保证设备长期连续运行的稳定性。
