食品加工用双夹套管式换热设备结构

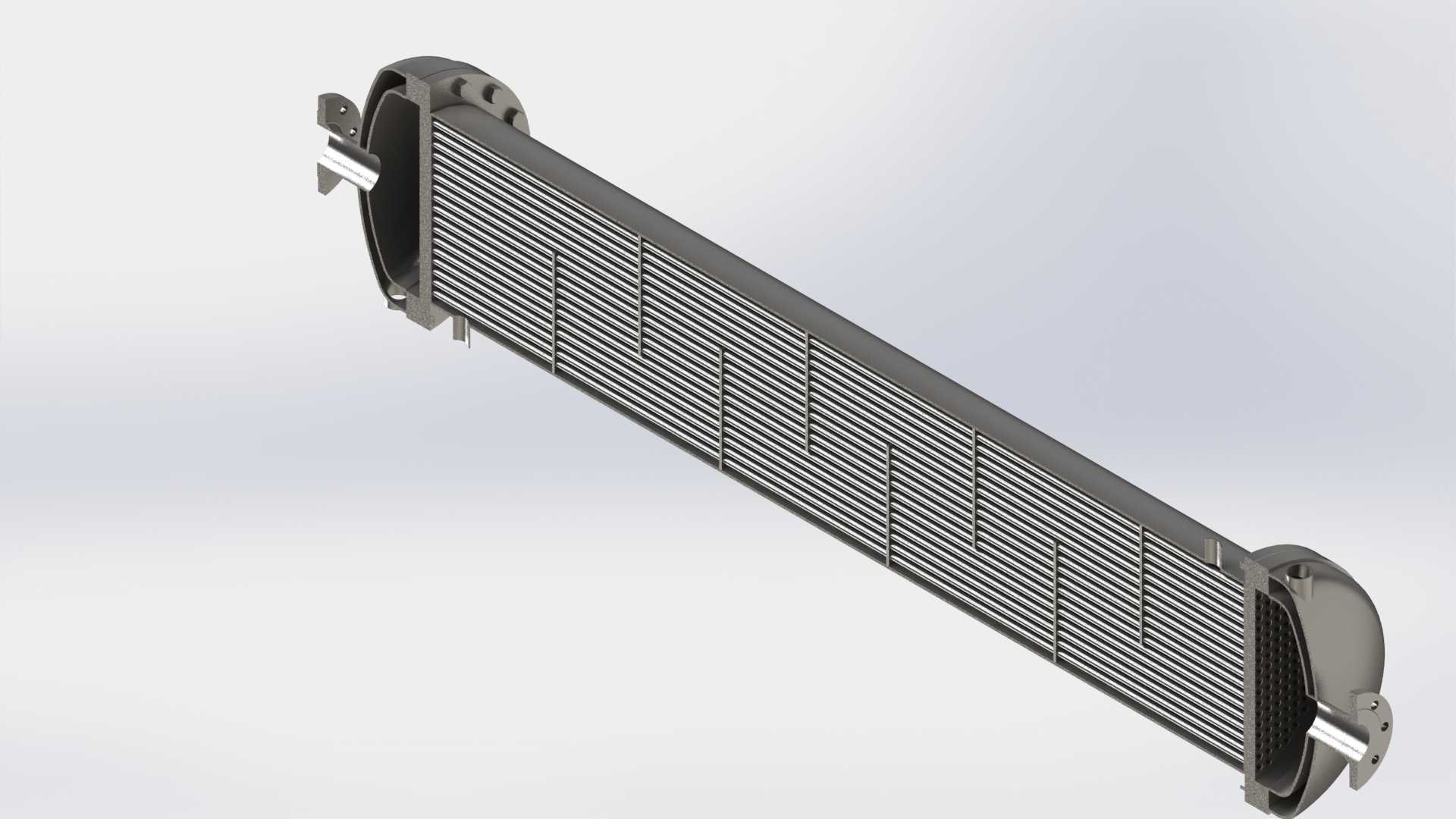

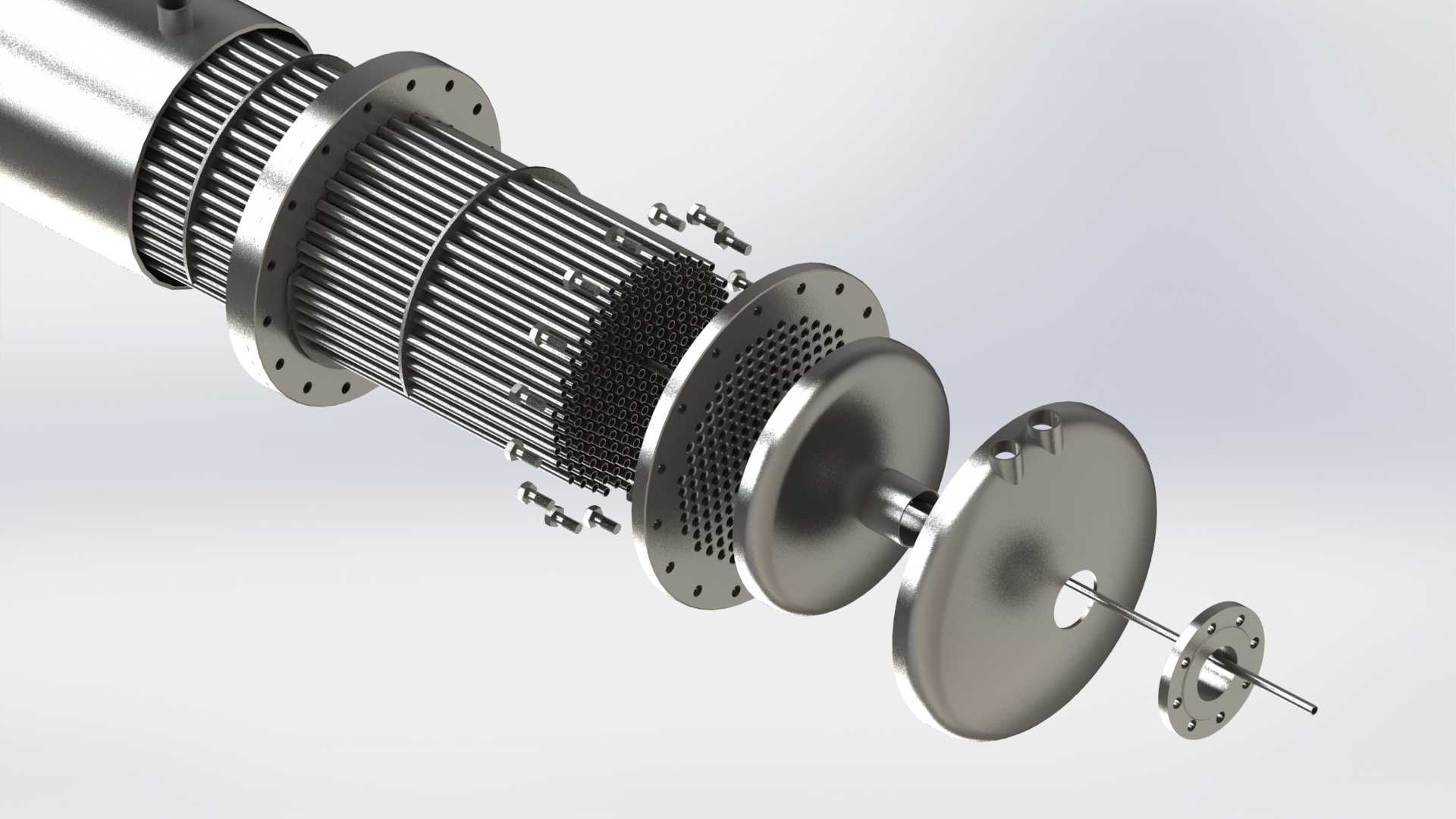

　　这套换热结构主要面向食品加工场景，针对可可液、可可脂这类热敏性高粘度物料的加热或冷却工况设计，区别于普通工业用管壳式换热器，其流道设计充分考虑了高粘度物料的流动阻力问题，避免物料在换热过程中因滞流出现局部过热、结焦或者品质劣化的问题。从结构拆解来看，设备采用双夹套配合多管束的核心换热形式，中心区域布置密集的换热管束，管束两端通过多孔管板实现固定与密封，管板与外筒体、端盖之间采用法兰螺栓连接，密封面适配食品级密封垫片，满足食品生产场景的卫生要求，同时方便定期拆解清洗管束与筒体内壁的物料残留。端盖部分采用带中心导流的结构设计，物料进入端盖后会通过导流结构均匀分配到每根换热管内，避免出现偏流导致的换热效率不均问题，

　　端盖上预留的测温接口可以直接接入温度传感器，实时监测进出口物料的温度参数，方便生产过程中的工艺参数调控。夹套层分为内外两个流道，分别走不同的换热介质，可根据工艺需求同时实现加热与冷却的分段控温，比如针对可可脂的调温工艺，前段夹套走热水实现物料熔化升温，后段夹套走冷却水精准控温到结晶温度区间，无需多台设备串联就能完成连续化的工艺处理，大幅缩减生产线的设备占地空间。管束部分采用薄壁光滑换热管，管间距经过流场仿真优化，既保证足够的换热面积，又控制壳程介质的流动速度在合理区间，避免流速过高带来的冲蚀问题，同时也降低了换热介质的输送能耗。管板上的管孔采用高精度铰孔加工，换热管与管板的连接采用胀接加密封焊的形式，

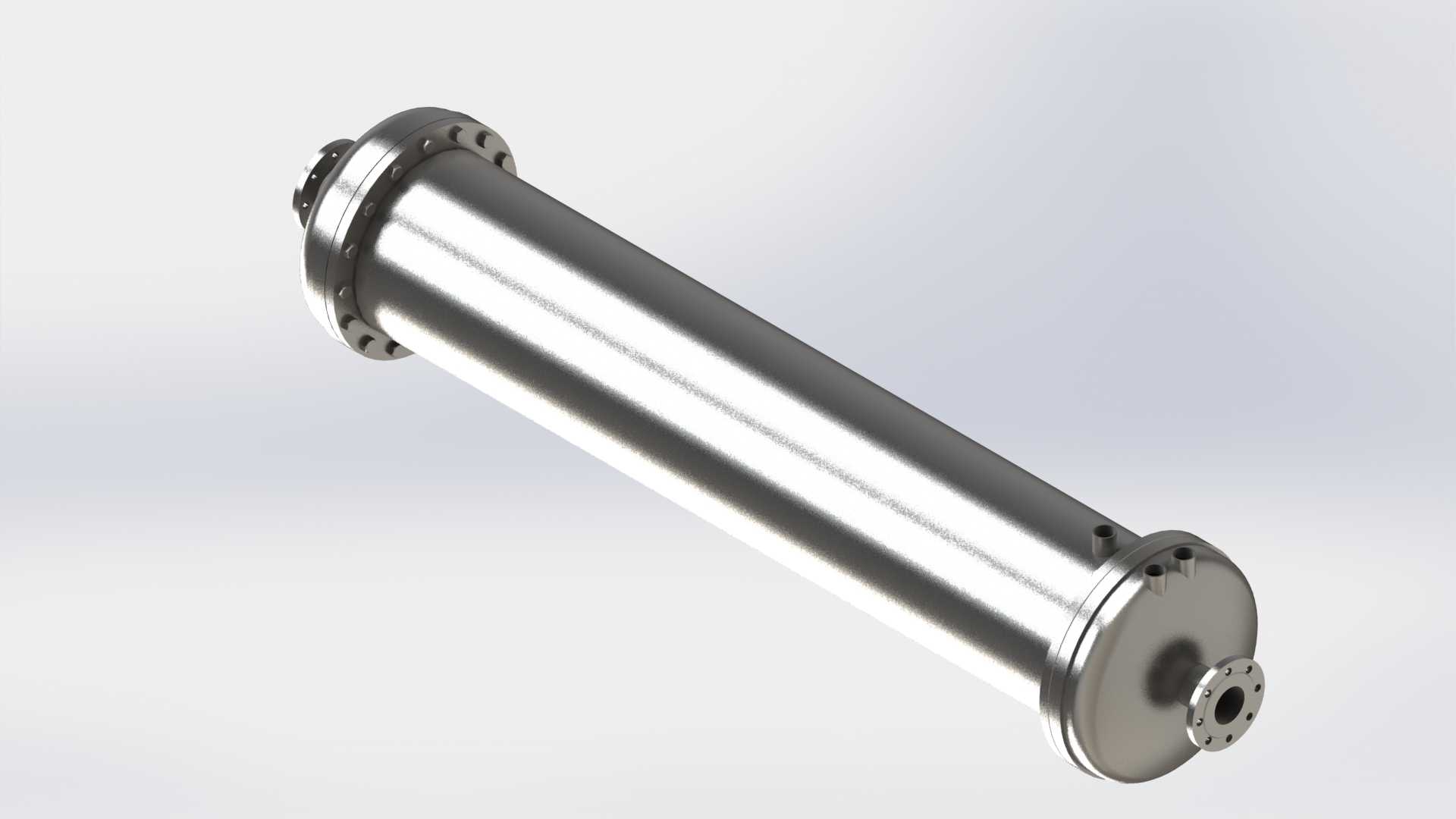

　　杜绝食品物料与换热介质之间的串漏风险，避免物料被介质污染。设备两端的连接法兰采用标准凸面法兰，螺栓孔均匀分布，安装时可以直接对接生产线的物料管道，法兰的压力等级适配食品厂常规的0.6MPa工作压力，满足常规物料输送的压力要求。安装边界方面，设备整体为卧式布置，筒体上预留的两个鞍式支座可以直接固定在生产线的设备支架上，支座的安装孔距根据筒体长度做了匹配设计，安装时无需额外制作过渡支架，设备的整体长度控制在常规食品生产车间的设备安装预留尺寸范围内，进出口管道的接口方向可以根据车间的管线布置做旋转调整，适配不同的生产线布局。在实际使用过程中，这种双夹套结构的换热效率比普通单壳程换热器高出30%左右，针对高粘度物料的换热适配性更强，

　　不会出现普通换热器处理高粘度物料时换热效率骤降的问题，同时可拆卸的结构设计方便生产间隙的CIP清洗，所有与物料接触的表面都做了镜面抛光处理，没有卫生死角，符合食品加工设备的卫生规范。设计过程中针对可可脂的物性参数做了专门的流道优化，换热管内的物料流速控制在0.2-0.5m/s的区间，既保证物料的湍流状态提升换热效率，又避免流速过高导致的物料剪切变劣影响可可制品的口感与品质，夹套内的换热介质流速控制在1m/s左右，保证介质侧的换热系数处于较高水平，同时降低介质循环的泵耗。设备的端盖上还设置了排空与排净接口，生产结束后可以完全排净设备内残留的物料与清洗液，避免残留物料变质影响下一批次的产品质量。
