多工位可可果连续压榨加工设备结构

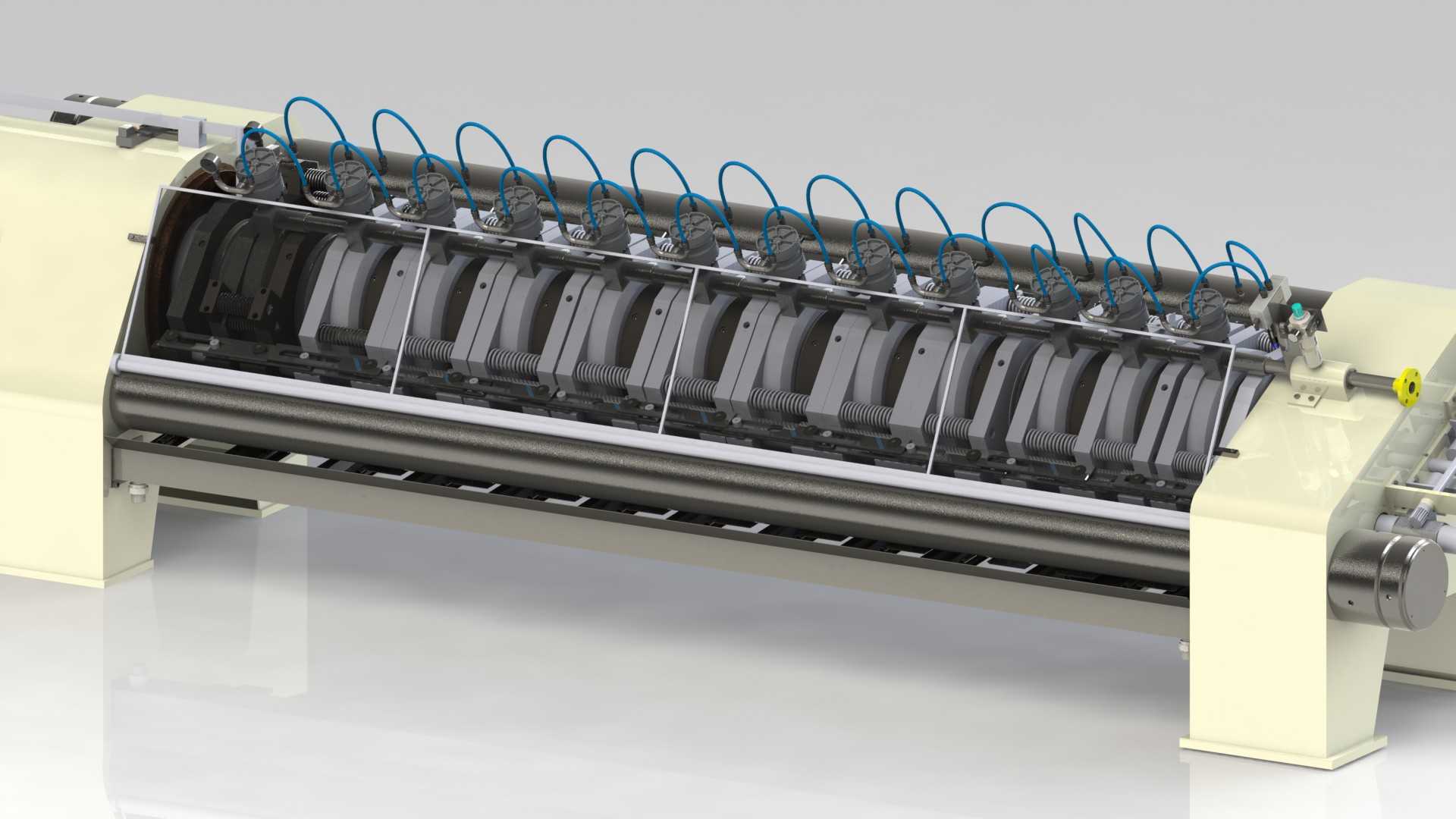

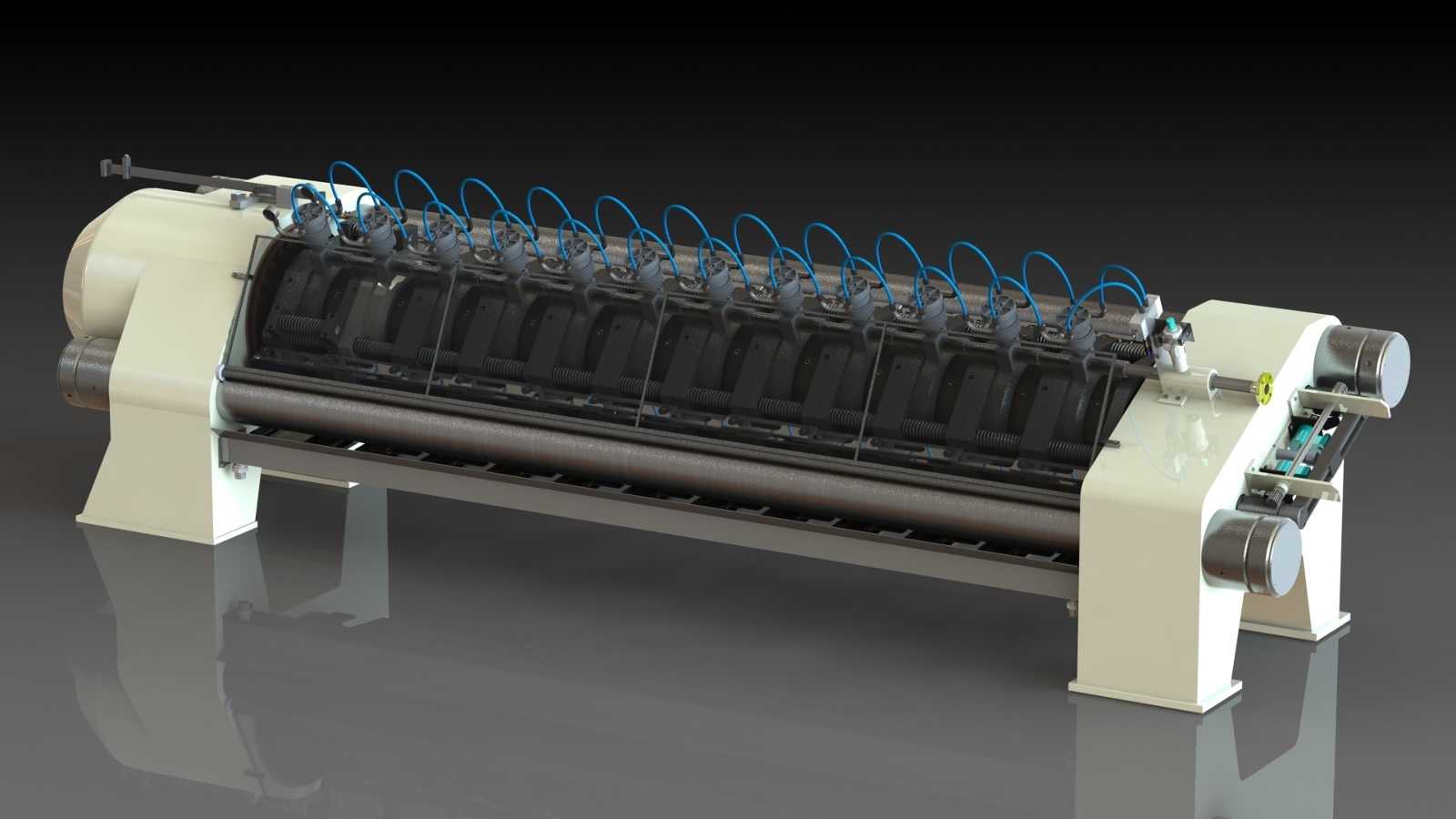

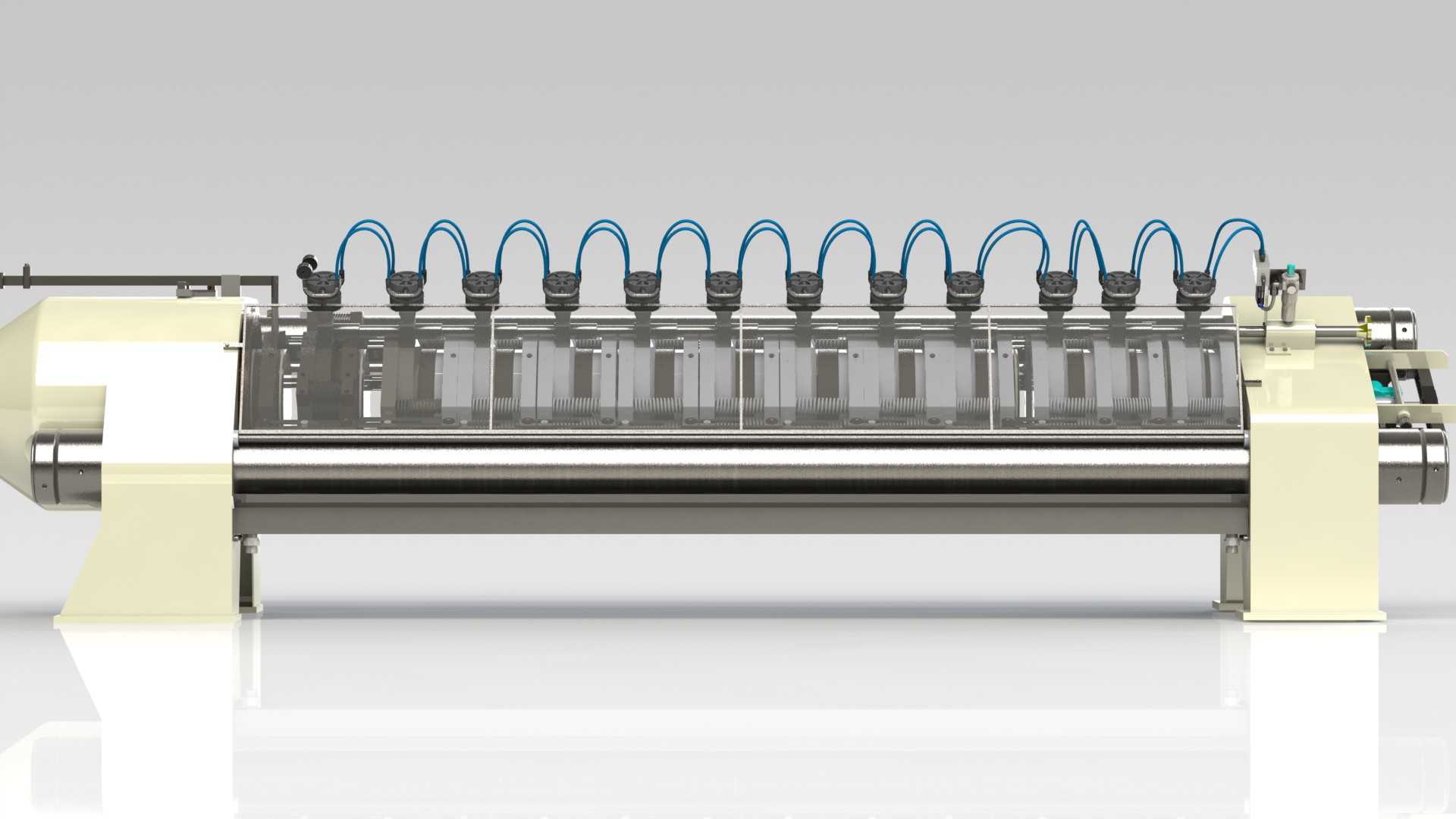

　　这套压榨设备主要面向可可初加工产线的连续化作业场景，适配可可豆发酵、焙炒后的前道压榨工序，可完成可可脂与可可饼块的初步分离作业，区别于传统单工位间歇式压榨设备，其连续辊压的结构形式能够匹配中大型可可加工厂的流水线节拍，减少人工上下料的等待间隙，提升整线的物料流转效率。从结构布局来看，设备采用双侧墙板支撑的卧式辊系布局，主压榨辊沿设备长度方向水平布置，两侧的铸造墙板承担辊系的径向载荷与压榨过程中的交变冲击力，墙板底部设置可调式地脚安装面，可适配不同平整度的车间地坪，安装时需保证两侧墙板的同轴度公差控制在0.1mm以内，避免辊系运转过程中出现偏载磨损。设备上方沿辊系轴向均匀布置多组压料组件，每组压料组件独立配置压力调节机构，

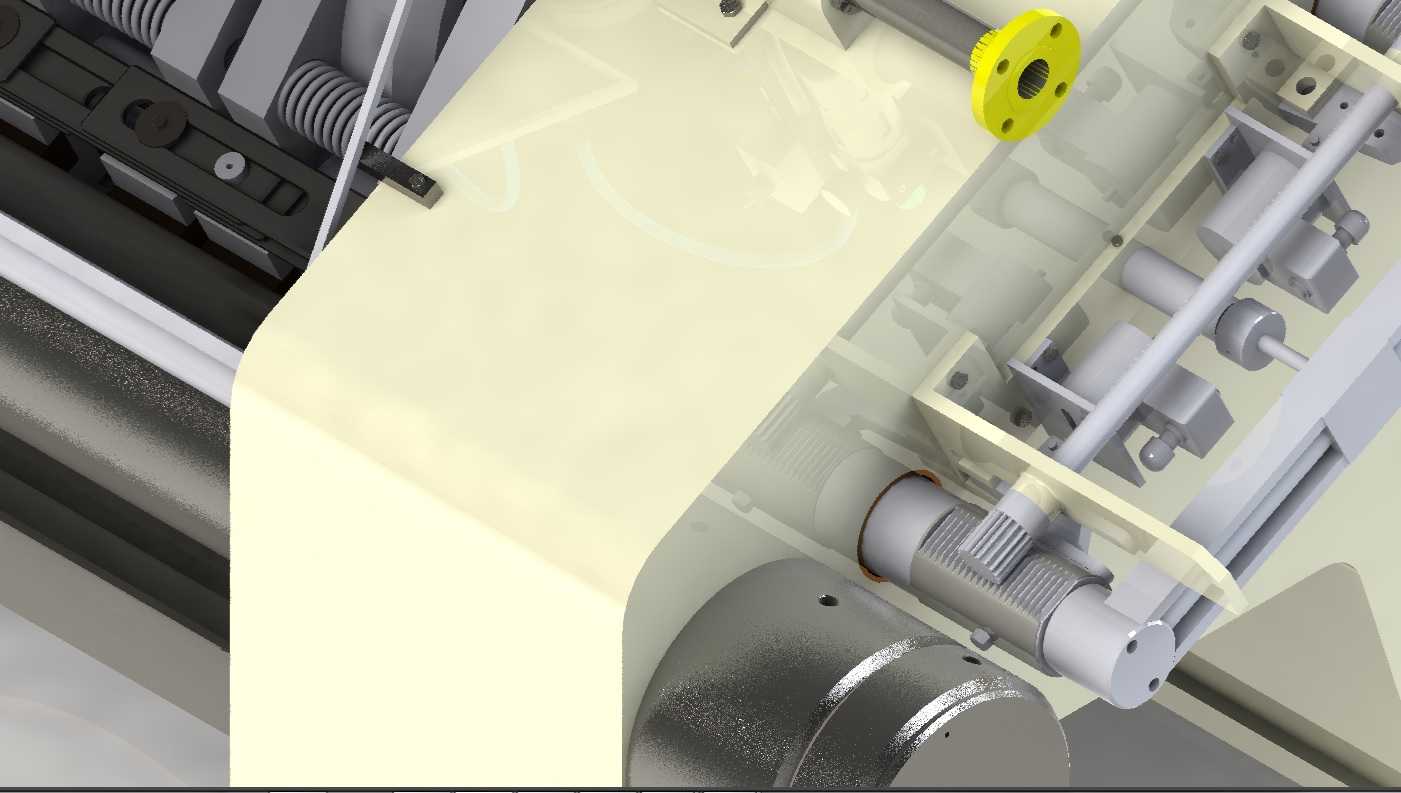

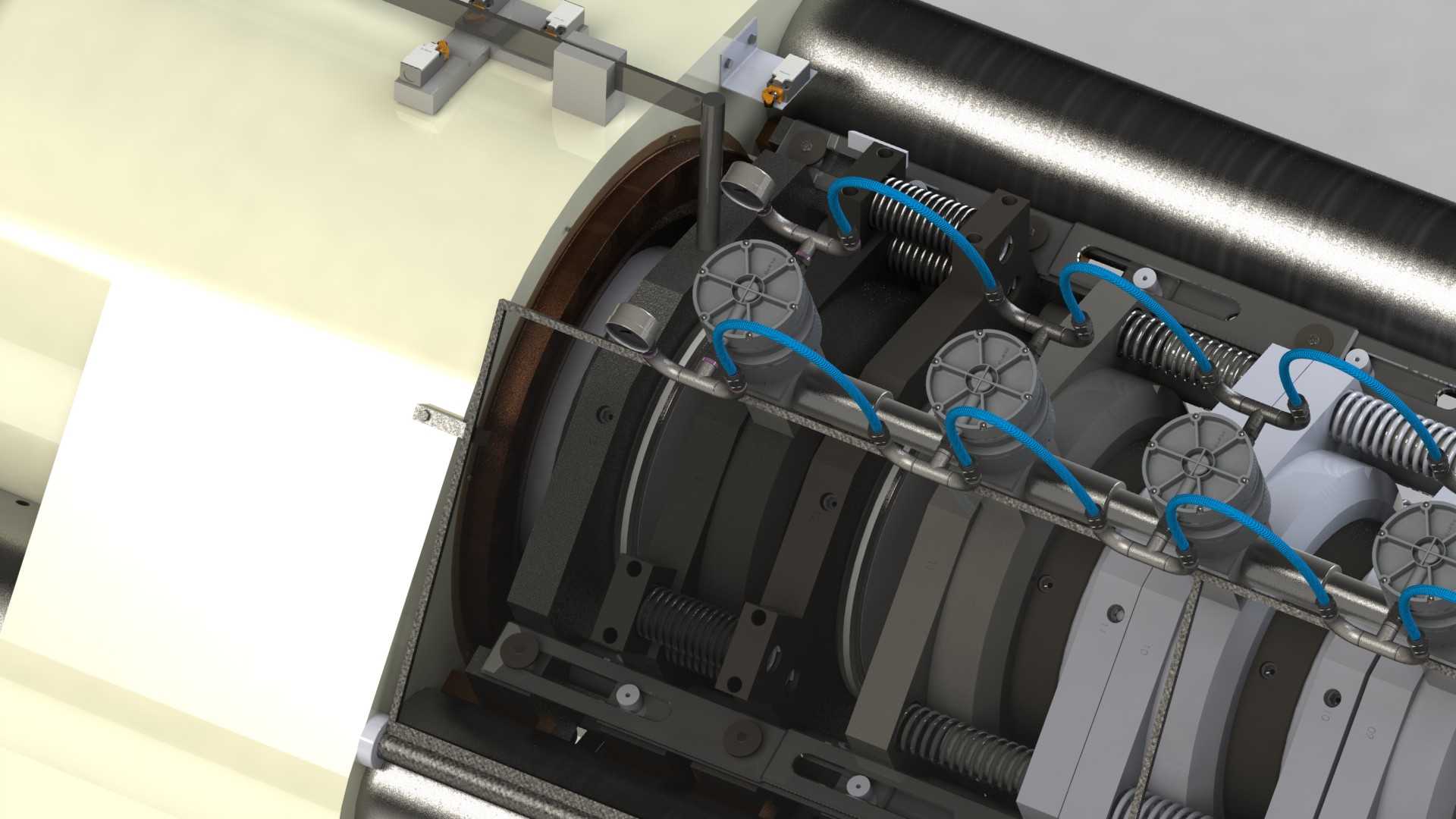

　　可根据来料的含水率、焙炒程度灵活调整单点压榨压力，避免局部压力过大导致可可饼块过碎影响后续筛分，或是压力不足导致可可脂提取率不达标的问题。压料组件的气路管线沿设备顶部的走线架规整排布，每组管线对应独立的压力控制阀，运维人员可在设备侧方的操作位快速完成单组压力调校，无需拆解设备外罩。主传动端布置在设备单侧，采用大扭矩减速机构直连主压榨辊，减少链传动带来的传动间隙与运转异响，辊面采用食品级不锈钢材质做镜面抛光处理，避免压榨过程中物料残留挂壁，也便于日常生产结束后的CIP清洗作业。设备的进料端设置导料弧板，可对接上游焙炒设备的出料口，物料依靠自重均匀铺展在压榨辊面，随辊系转动依次经过各组压料组件的压榨区域，

　　压榨出的液态可可脂沿辊面下方的集液槽汇集导流至下游暂存罐，压榨后的固态饼块随辊面转动至出料端，由刮料板剥离后送入下道粉碎工序。在设计思路上，这套结构是在传统单辊压榨设备的基础上做的多工位迭代，将原本单次压榨的长行程拆解为多组渐进式加压工位，从进料端到出料端的压料组件压力逐步提升，让可可细胞内的油脂逐步析出，避免单次强压导致物料孔隙堵塞影响出油效率。从安装边界来看，设备整体沿长度方向的布局预留了传动端的维护空间，侧方预留至少800mm的操作通道用于日常调校与清洁，设备顶部的气路接口距离地面高度适配常规车间的压缩空气管路排布，无需额外做高位管线改造。设备的辊系两端设置密封防护结构，避免压榨过程中油脂渗入轴承座导致润滑脂失效，

　　轴承座采用剖分式结构，后期更换辊件或是密封件时无需拆解整组墙板，可大幅缩短运维停机时间。在实际产线适配中，该设备可根据产线产能需求灵活调整压料组件的数量，调整设备整体长度，无需改动主传动与墙板的核心结构，具备较好的产线适配性，能够匹配不同产能规模的可可加工车间使用，相较于传统的液压间歇式压榨机，其连续作业的模式可减少30%左右的人工操作需求，同时压榨过程的压力稳定性更高，可可脂的提取率波动可控制在2%以内，有效提升加工过程的品控一致性。
