全弹性干燥配套压延生产设备结构

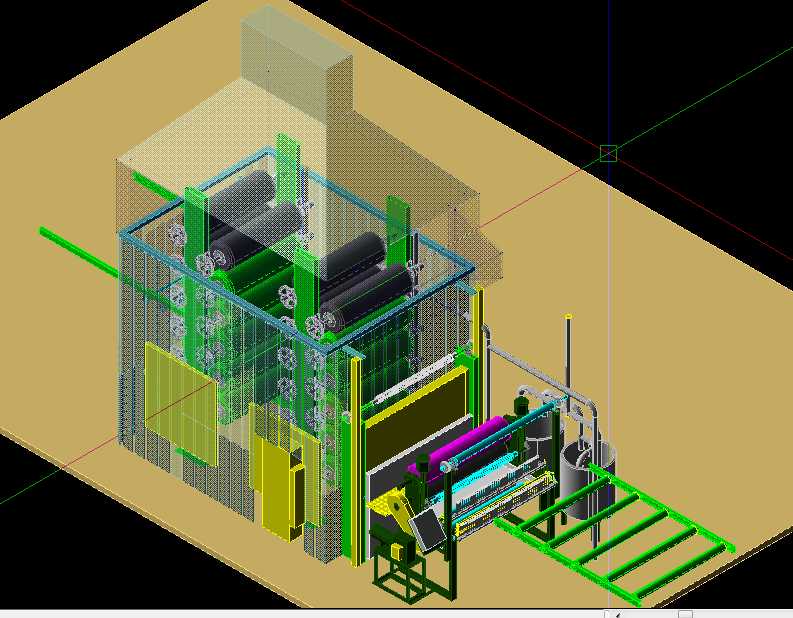

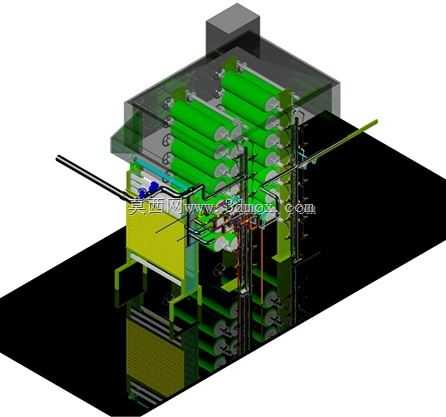

　　这套三维结构呈现的是配套全弹性干燥工序的压延生产单元，在橡塑、片材加工、涂覆织物生产场景中，这类设备承担着将混炼后的胶料、涂覆基材通过多组辊筒挤压延展至指定厚度，同时衔接后端干燥定型工序的核心作用，是片材类连续生产线上衔接前段混炼、后段硫化/干燥定型的关键工序节点。从结构布局来看，设备采用立式多辊排布设计，主体机架采用型钢焊接框架搭配可调节辊座结构，多组压延辊沿垂直方向错落布置，相邻辊筒之间预留了足够的辊距调节空间，可适配不同厚度、不同材质的压延作业需求，辊组侧端配套的齿轮传动链采用封闭护罩半包覆设计，既能够避免生产过程中杂物卷入传动机构，也预留了日常维护时的拆装操作空间。设备进料端设置了可调式导向托辊架，

　　能够对送入的基材或胶料进行展平纠偏，避免进料偏移导致的压延厚度不均、边料不齐问题；压延段旁侧设置的多组导向辊与张力调节机构，可根据物料特性调整走料张力，适配不同弹性模量的片材加工需求，防止物料在压延过程中出现拉伸变形、褶皱等质量缺陷。衔接干燥单元的出料段设置了水平输送架结构，架体采用型材拼接设计，输送面高度与压延出料口高度精准匹配，可将压延完成的片材平稳送入后续干燥工序，出料端配套的浸液槽结构可根据工艺需求完成涂覆、浸润工序，满足特殊功能性片材的生产要求。从安装边界来看，设备主体机架的地脚安装孔位采用对称排布设计，安装时需根据车间地坪承重情况预留二次灌浆层，设备操作侧预留不小于1.2米的操作维护通道，传动侧预留不小于0.

　　8米的检修空间，顶部排风接口需对接车间废气收集系统，满足生产过程中的环保排放要求。设计过程中针对辊筒的受力变形做了针对性的结构补偿，中高辊的辊型曲线匹配常用生产工况下的辊筒挠曲变形量，保证压延成品的横向厚度公差控制在工艺允许范围内；辊筒的轴承座采用可调式偏心结构，配合丝杆调节机构可快速完成辊距微调，适配不同产品规格的快速换产需求。设备的安全防护结构采用透明防护网与实体护板结合的设计，传动部位、辊筒挤压危险区域全部设置防护结构，同时预留了安全联锁开关的安装位置，防护门开启时设备自动停机，满足生产现场的安全操作规范。走料路径的设计充分考虑了不同工艺的适配性，可根据生产需求调整辊筒的走料包角，既可以生产纯胶料压延片材，

　　也可以完成织物基材的贴胶、擦胶作业，配套的干燥单元衔接结构可根据后端干燥设备的进料高度做适配调整，无需额外增加过渡输送机构即可完成产线对接。机架上预留的多组安装孔位可根据后续工艺升级需求加装测厚装置、冷却辊组、切边机构等附属部件，具备较好的工艺拓展性，能够满足多品种小批量的柔性生产需求。
