卧式管壳式烟气空气换热装置结构

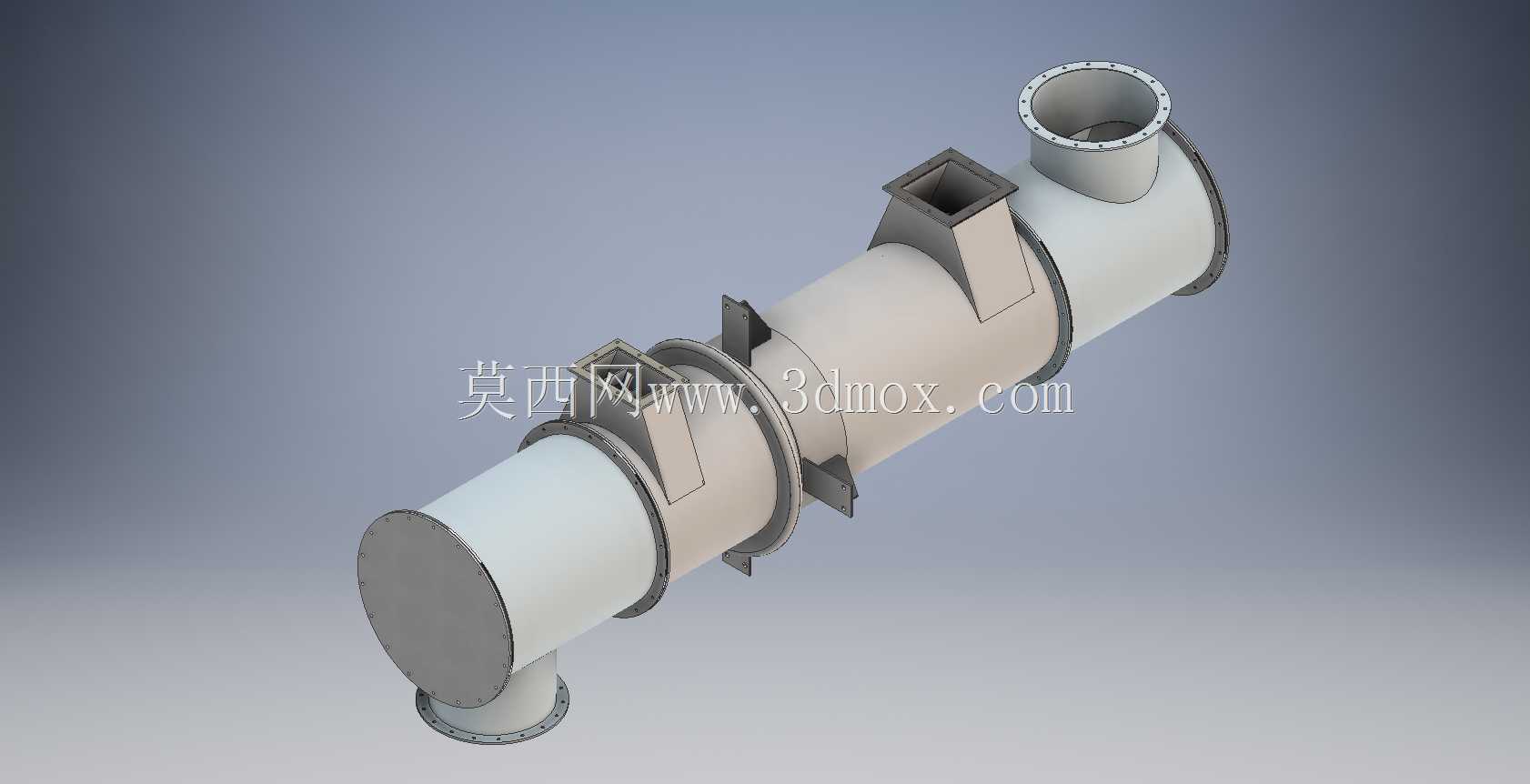

　　在工业燃烧系统的余热回收工段，这类卧式管壳结构的换热设备是衔接排烟段与助燃风管路的核心配套部件，主要承担燃烧器高温排烟的余热捕集职能，将原本直接外排的600℃烟气携带的热量传递给常温助燃空气，把进入燃烧器的空气预热至250℃区间，既降低排烟热损失提升整套燃烧系统的热效率，也能减少助燃风升温消耗的燃料量，在冶金再加热炉、工业焚烧线、中小型锅炉的烟气余热回收场景中适配性极强。从结构设计逻辑来看，该设备采用壳程走空气、管程走高温烟气的流道布置，壳体为卧式圆柱承压筒体，两端采用平盖封头结构做密封，相比椭圆封头加工难度更低，针对常压或低压换热工况的适配性更好，筒体上的支座采用鞍式支撑结构，支撑位置经过弯矩校核，避开筒体应力集中区域，

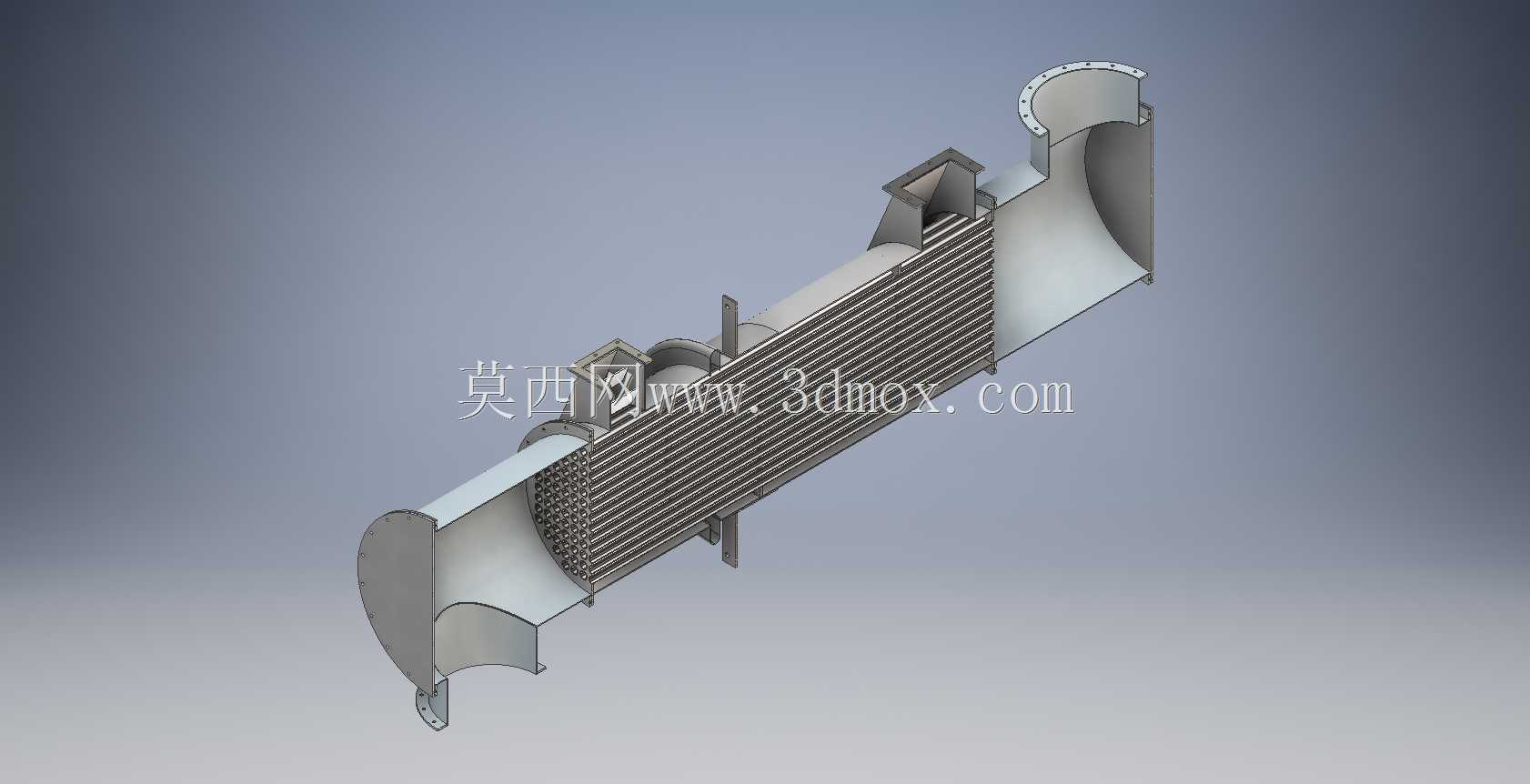

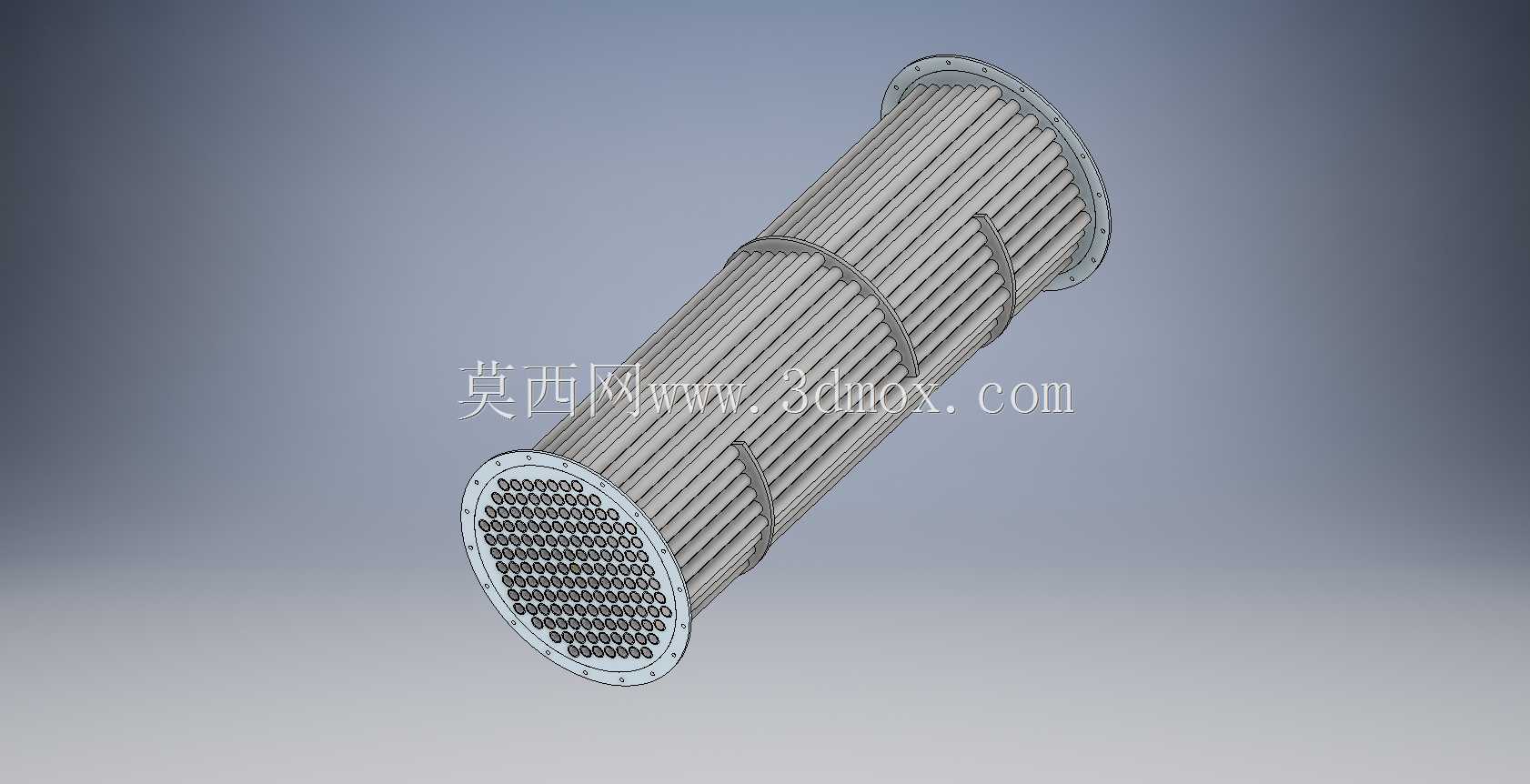

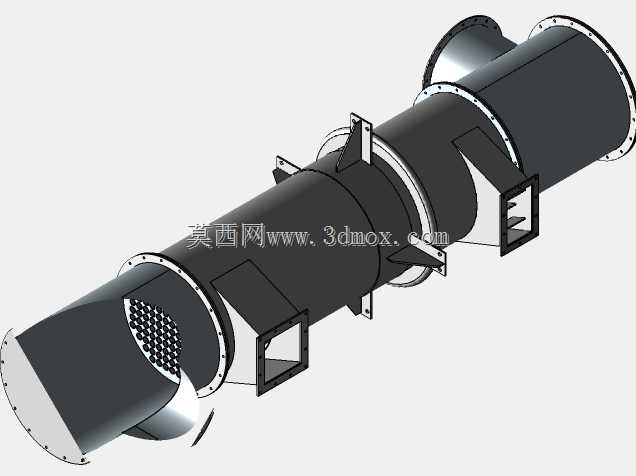

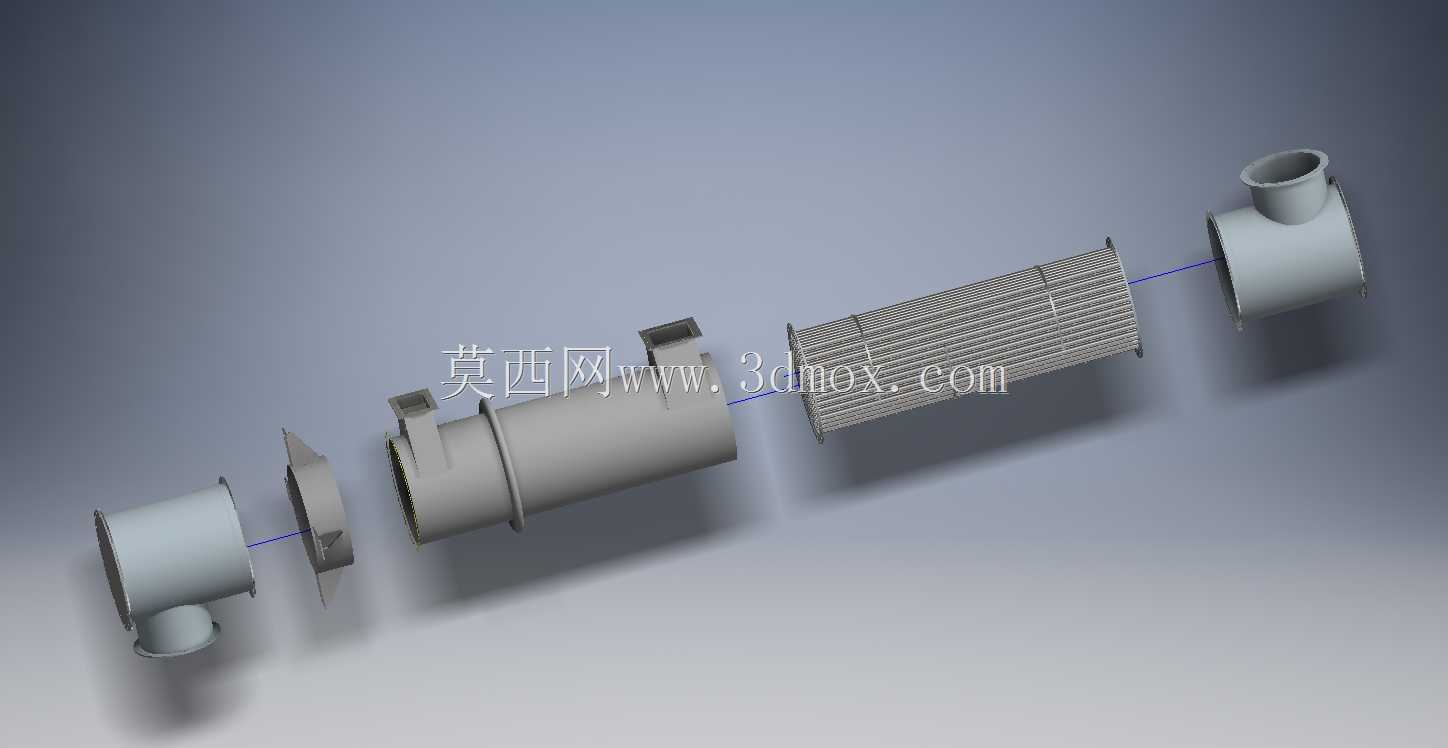

　　安装时可直接固定在预制的混凝土基础或钢架平台上，安装边界需预留两端封头的拆卸空间，方便后期抽出管束做清灰维护。筒体上共设置四个工艺接口：一端顶部的圆形法兰接口为预热后空气出口，直接对接燃烧器的助燃风入口管路；同侧下部的圆形法兰接口为常温空气入口，对接送风机的出口管路；筒体中部上方的方形接口为高温烟气入口，对接燃烧器的排烟烟道，方形接口做了变径过渡段，避免烟气进入管束时流速突变造成局部冲刷磨损；另一端下部的圆形法兰接口为降温后烟气出口，对接后续的除尘或排烟管路。管束采用无缝钢管阵列排布，管板与筒体、换热管的连接采用焊接密封结构，管程外侧设置多道折流板，引导壳程的空气呈S形绕流管束，延长空气在壳体内的停留时间，提升换热效率，

　　折流板上设置定距管保证板间距均匀，避免运行过程中折流板移位造成流道偏流。设备外部设置多道加强圈，弥补卧式筒体在自重、内部介质压力作用下的刚度不足，避免长期运行出现筒体变形。针对烟气含尘的工况，设备的烟气流速设计控制在合理区间，既保证换热系数，也降低烟尘颗粒对管壁的冲刷磨损速率，方形烟气入口处做了导向结构，让烟气均匀分布到每根换热管内，避免局部管束负荷过高出现过早烧损。安装时需注意设备的水平度偏差控制在千分之一以内，避免壳程出现积液区，所有外接管路的法兰对接需做同轴度找正，避免额外的管路应力作用在设备接口上造成焊缝开裂，设备整体的保温层敷设需在水压试验、气密性试验合格后开展，保温层厚度根据表面温度要求核算，避免运行时表面热损失过大。

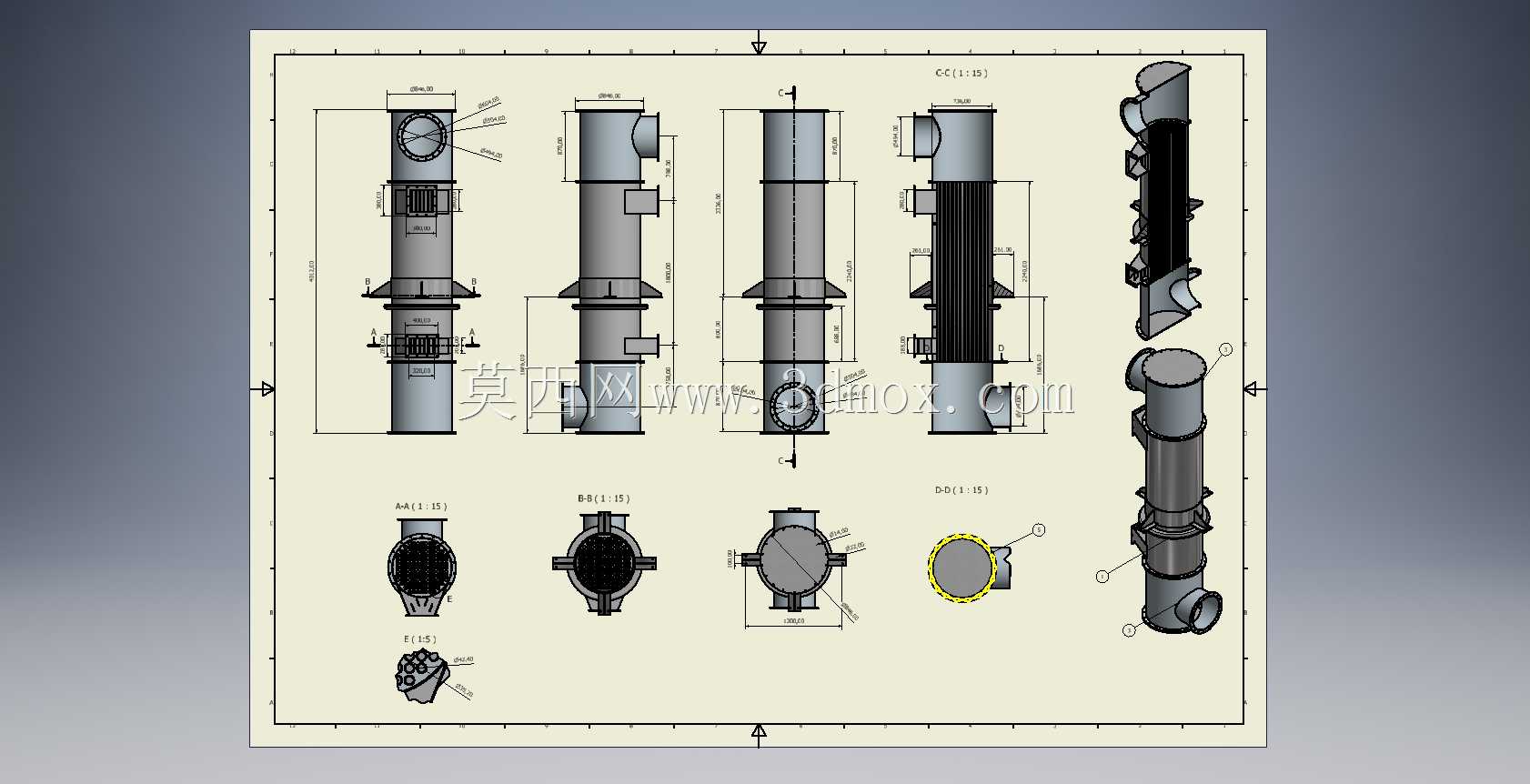

　　从建模细节来看，该结构完整还原了法兰的螺栓孔分布、焊缝的预留余量、支座的安装孔位，所有配合面的尺寸公差都按照常压换热设备的设计规范做了匹配，可直接用于同类型设备的方案设计参考、安装布局模拟，也可作为换热课程设计的结构参考样例，帮助设计人员快速理解管壳式换热器的流道布置、支撑结构设计、接口匹配的核心要点，避免在方案阶段出现结构干涉、安装空间不足、流道设计不合理的问题。
