传统脚踏式木质纺纱作业装置结构设计

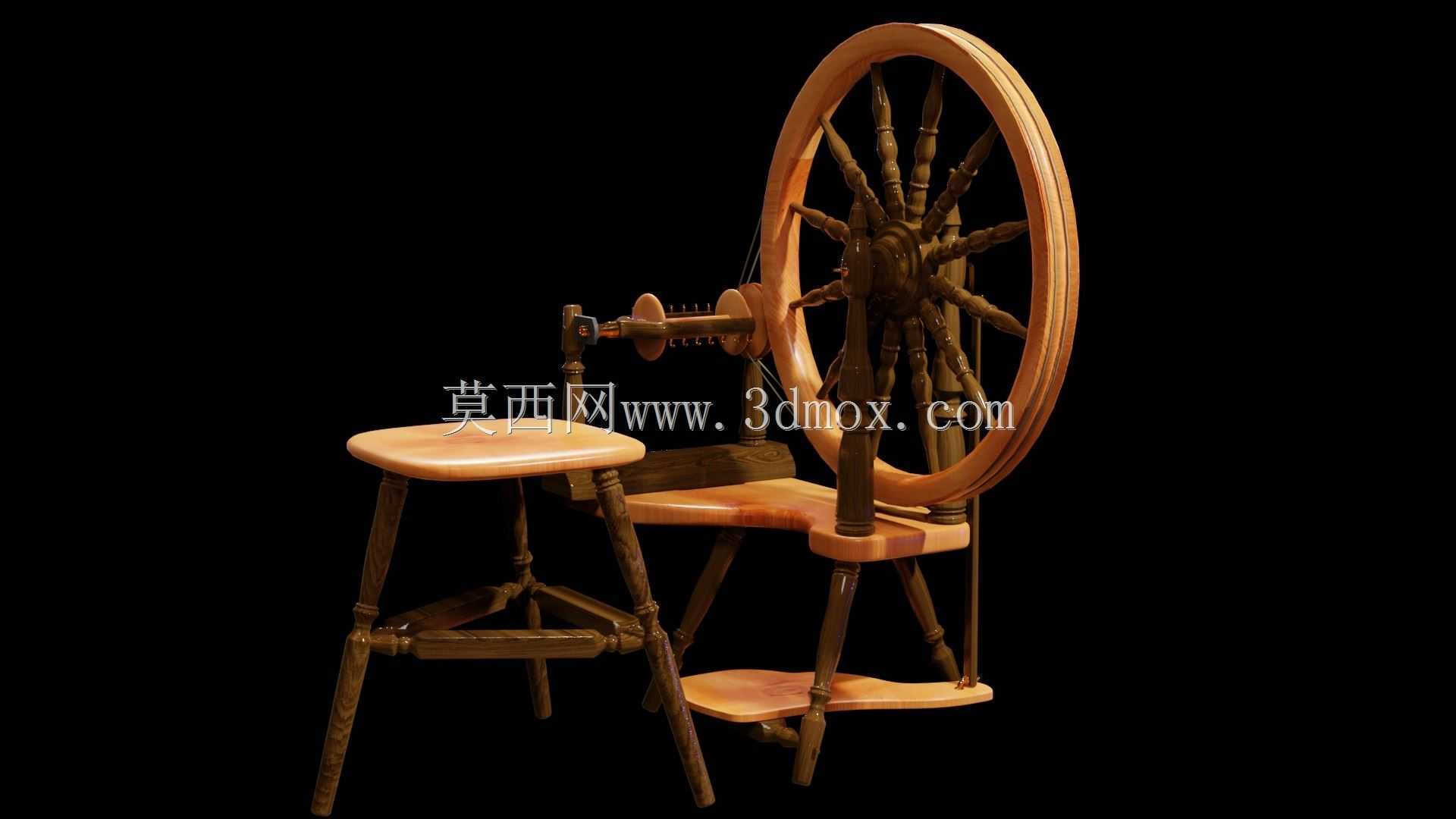

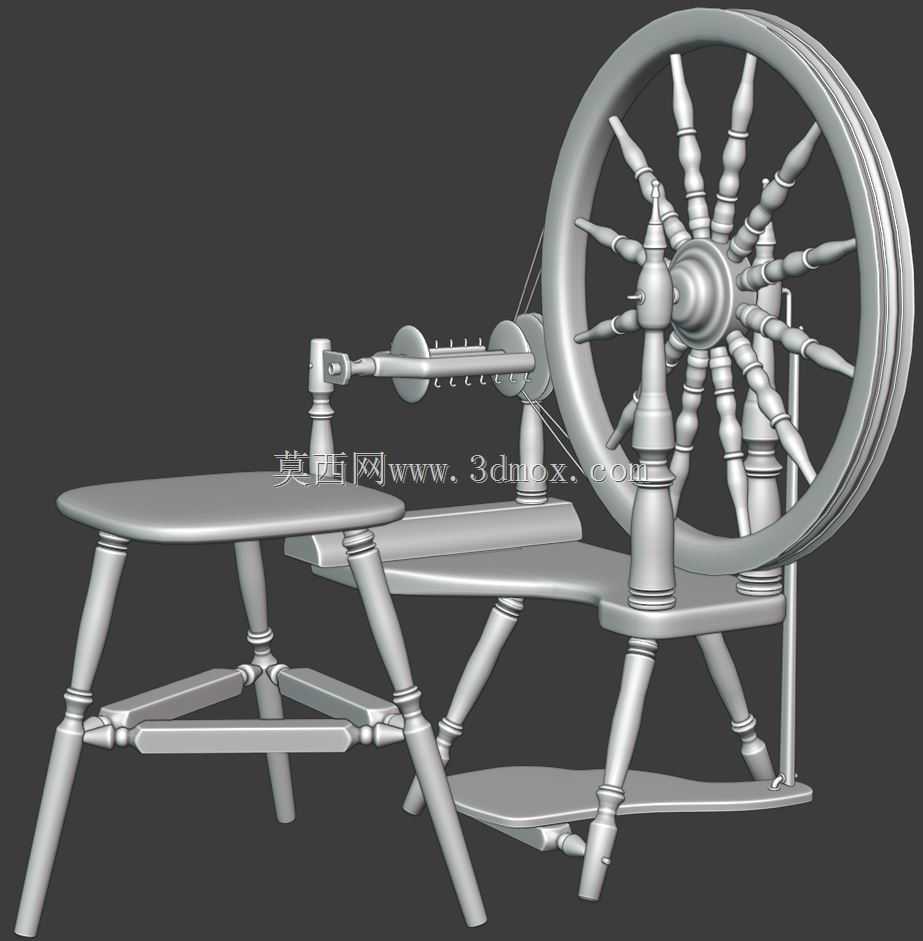

　　进而通过传动带驱动大直径纺轮做定轴旋转，纺轮的转动通过绕线带传递到前端的纺锭组件，带动纺锭高速旋转完成纤维的加捻动作，这种双驱动的结构设计相比单踏板结构，能够让作业人员的双脚施力更均衡，长时间作业的疲劳度更低，转动输出的扭矩也更平稳，避免单脚施力带来的转速波动导致纱线捻度不均的问题。纺轮采用多辐条支撑的轮式结构，轮缘做了圆弧过渡处理，能够保证传动带与轮缘的接触面积稳定，减少传动过程中的打滑现象，辐条采用等角度均匀排布的设计，在保证轮体整体结构强度的前提下，尽可能降低轮体自身重量，减少驱动过程中的惯性冲击，让转速控制更灵活。导纱组件设置在纺轮与纺锭之间的位置，带有可微调的导纱钩结构，能够根据加工纤维的种类、目标纱线的支数调整导纱角度，在传统手工纺织作业场景中，这类脚踏式纺纱装置承担着纤维原料加捻成纱的核心作业功能，适配家庭作坊、非遗纺织体验工坊、传统纺织技艺复原项目等多种应用场景，能够对棉纤维、毛纤维、麻纤维等多种短纤维原料进行连续加捻与卷绕作业，输出可用于后续织造工序的成品纱线。从结构设计逻辑来看，整套装置采用全木质框架作为承载主体，核心作业单元包含大直径纺轮、脚踏驱动机构、纱线牵引导纱组件、作业坐具四个部分，各部件之间采用榫卯结构配合木质销钉完成连接，无需额外金属紧固件即可保证整体结构的连接强度，同时也方便后期的部件更换与维护调整。驱动部分采用双踏板联动的曲柄结构设计，作业人员坐在配套的木质坐凳上，通过双脚交替踩踏踏板带动曲柄转动，

　　控制纤维束的牵引张力，避免张力过大导致纱线断裂，或是张力过小导致纱线加捻不足、蓬松度超标的问题。配套的坐凳高度经过适配设计，座面高度与踏板的摆动行程相匹配，作业人员落座后双脚自然放置在踏板上时，膝关节的弯曲角度处于人体工程学舒适区间，长时间作业不会出现下肢酸胀的问题，坐凳的支撑腿采用交叉式撑杆结构，与纺纱装置的主框架之间预留了足够的腿部活动空间，不会干涉踏板的往复摆动动作。从安装边界尺寸来看，整套装置的整体占地长度约为1.2米，宽度约为0.6米，高度约为1.1米，放置时仅需要保证地面平整，无需额外的地脚固定即可稳定作业，装置底部的支撑腿接触地面的位置做了加宽处理，能够增大与地面的接触面积，减少作业过程中的整体晃动，

　　即使在普通木质地板、水泥地面上都可以直接放置使用，不需要额外制作安装基础。在结构细节处理上，所有木质构件的外露棱边都做了圆弧倒钝处理，避免作业过程中剐蹭操作人员的衣物或是皮肤，踏板表面做了防滑纹理处理，即使操作人员脚部出汗或是鞋底带有少量纤维碎屑，也不会出现脚滑脱开踏板的问题。纺锭的安装位置预留了调整间隙，可以根据加工需求更换不同规格的纺锭，适配不同粗细纱线的加捻卷绕需求，当需要加工粗支毛纤纱线时，可以更换直径更大的纺锭，提升单卷纱线的卷绕容量；加工细支棉纱时则更换小直径高速纺锭，提升加捻转速，保证纱线捻度符合工艺要求。整套装置的传动带采用天然纤维编织的绳带，具备一定的弹性张紧能力，长期使用出现拉伸松弛后，

　　可以通过调整纺轮的安装位置重新张紧传动带，不需要频繁更换传动部件。在实际使用过程中，作业人员可以通过调整双脚踩踏的频率控制纺轮转速，进而灵活控制纱线的加捻速度，配合手部对纤维束的牵引动作，能够纺制出不同捻度、不同支数的纱线，既可以用于普通民用织物的纱线制备，也可以用于特色手工纺织品的定制化纱线加工，相比大型工业化纺纱设备，这类装置的投入成本低，操作门槛低，不需要配套电力供应即可作业，适合小规模、个性化的纺纱作业需求，同时在传统纺织技艺展示、研学体验场景中，也能够直观展示手工纺纱的完整作业流程，让体验者清晰理解纤维到纱线的加工过程。在三维建模过程中，需要重点关注各运动部件的干涉检查，尤其是踏板曲柄的转动行程范围内，不能与主框架支撑腿、坐凳结构发生运动干涉，纺轮转动过程中要保证径向跳动量控制在合理范围内，避免转动过程中出现传动带脱落的问题，各榫卯连接部位的配合公差需要根据木质材料的湿胀干缩特性预留合理的间隙，避免环境湿度变化后出现部件装配过紧无法拆装、或是间隙过大导致结构松动的问题。
