六边形镂空金属灯罩结构设计

　　这款六边形镂空金属灯罩，主要适配桌面氛围灯、工业风壁灯、小型吊装装饰灯等民用及商用照明场景，在餐饮空间复古装饰、loft办公区局部照明、户外庭院辅助照明场景中都有广泛应用，核心作用是在罩住内部光源避免眩光的同时，通过镂空结构透出规律光影，同时兼顾光源工作时的散热需求，避免密闭灯罩内部积热缩短光源使用寿命。

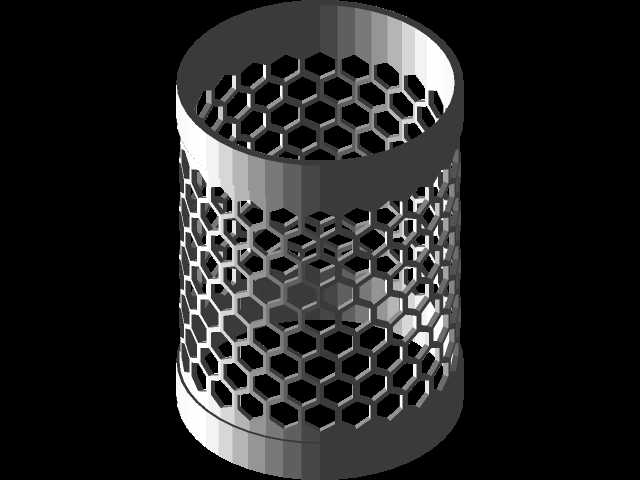

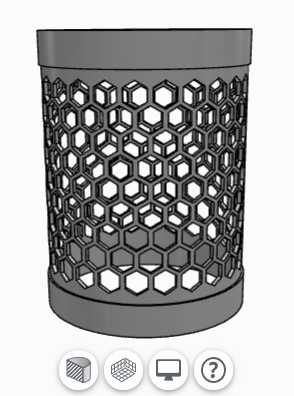

　　从功能特性来看，整体采用上下双实心包边圈加中部镂空网面的结构，上下包边圈做了卷边钝化处理，没有尖锐毛边，既可以避免安装维护时划伤操作人员，也能提升整体结构的抗形变能力，中部网面采用正六边形蜂窝排布的镂空孔，正六边形结构在相同开孔率下拥有比方形、圆形孔更高的结构强度，同等板材厚度下抗挤压、抗冲击性能更优，同时蜂窝状的开孔可以让光线透出后形成均匀的六边形光斑，营造出独特的光影效果，镂空开孔的通透率控制在65%左右，既不会因为开孔过大导致光源直射刺眼，也不会因为开孔过小造成光线遮挡过多、照明亮度不足的问题。

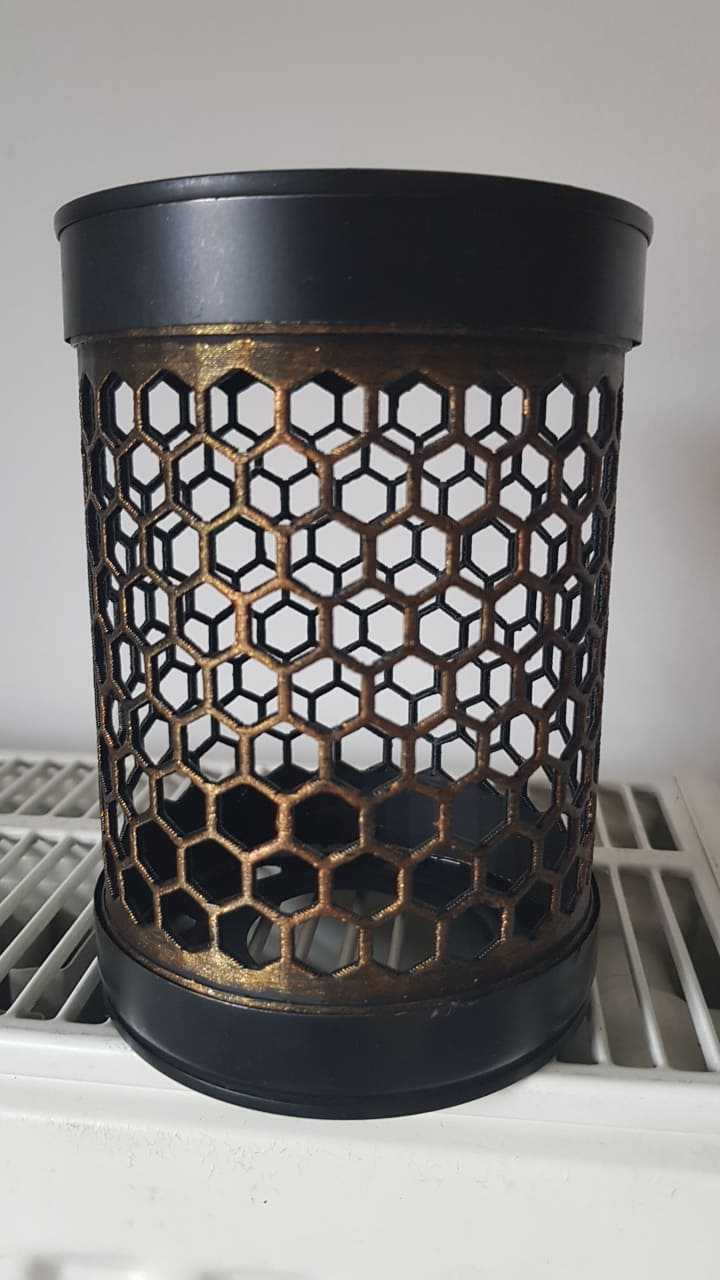

　　设计过程中首先确定了整体的锥台形态，上圈直径略小于下圈直径，这种微扩口的结构可以让光线向下投射的范围更广，适配桌面、墙面局部照明的配光需求，上下包边圈的宽度设置为12mm，厚度1.5mm，采用冷轧钢板冲压成型后做古铜色做旧喷涂处理，表面带有细微的金属拉丝质感，适配工业风、复古风的装修调性，中部镂空网板采用0.8mm厚度的冷轧钢板一体冲压成型，六边形孔的对边尺寸为12mm，孔间筋位宽度为3mm，这个筋位宽度既可以保证网面的结构强度，在日常擦拭、轻微磕碰时不会出现变形，也不会因为筋位过宽遮挡过多光线。

　　安装边界方面，上包边圈内侧预留了标准E27灯头的安装卡位，可以直接适配市面上通用的螺口灯座，不需要额外定制转接配件，上圈顶部预留了3个均匀分布的M4螺纹安装孔，既可以通过吊链实现吊装，也可以通过L型支架实现壁装、桌面放置的安装需求，下包边圈内侧做了1mm高度的内止口，可适配直径匹配的柔光扩散板，用户如果需要更柔和的光线，可以直接在底部加装亚克力扩散板，不需要额外打孔固定。整体高度设置为120mm，上圈外径160mm，下圈外径180mm，这个尺寸属于中小型灯罩范畴，适配10W-25W功率的LED光源，不会因为尺寸过大显得笨重，也不会因为尺寸过小导致光源离网面过近造成表面温度过高。

　　结构验证阶段重点校核了网面的抗形变能力，在10N的侧向均布压力作用下，网面的最大形变量不超过1mm，卸载后可完全回弹，不会出现永久变形，上下包边圈与网面采用点焊连接，焊点均匀分布在包边圈与网面的贴合处，每间隔30mm设置一个焊点，焊接后做打磨抛光处理，再统一做表面喷涂，不会出现外露焊点影响外观的问题。表面涂层采用耐高温粉末喷涂，可承受120℃的长期工作温度，即使光源长时间工作产生的热量传导到灯罩表面，也不会出现涂层脱落、变色的问题。镂空结构的设计同时兼顾了防尘与散热需求，六边形孔的尺寸可以阻挡较大的飞虫、杂物进入灯罩内部接触光源，同时空气可以通过镂空孔形成自然对流，带走光源工作产生的热量，实测在25W光源连续工作4小时的状态下，灯罩外表面的最高温度不超过55℃，符合照明产品的安全温度要求，不会出现烫伤风险。
