复古三辐木纹圈汽车转向操控盘结构

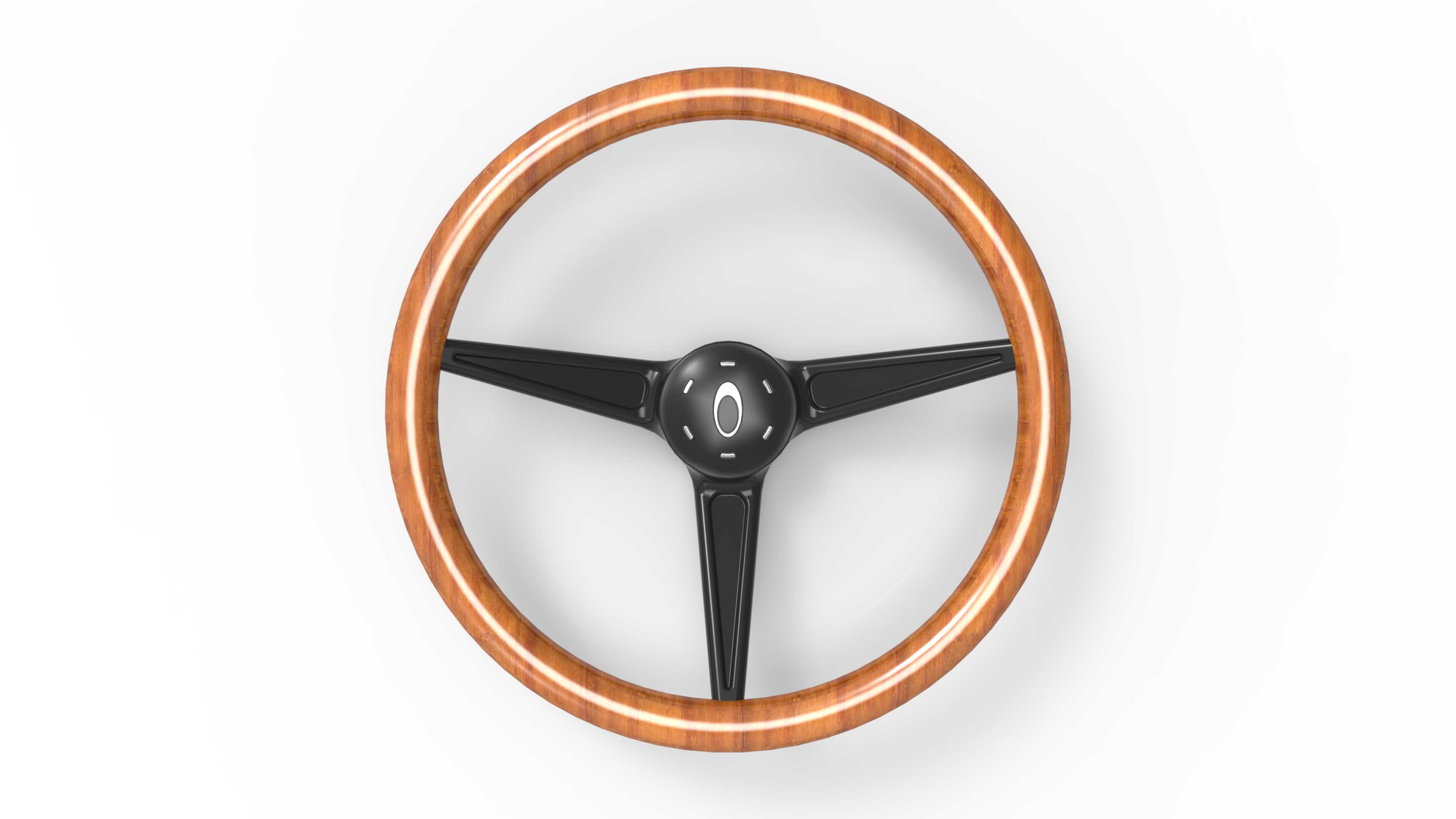

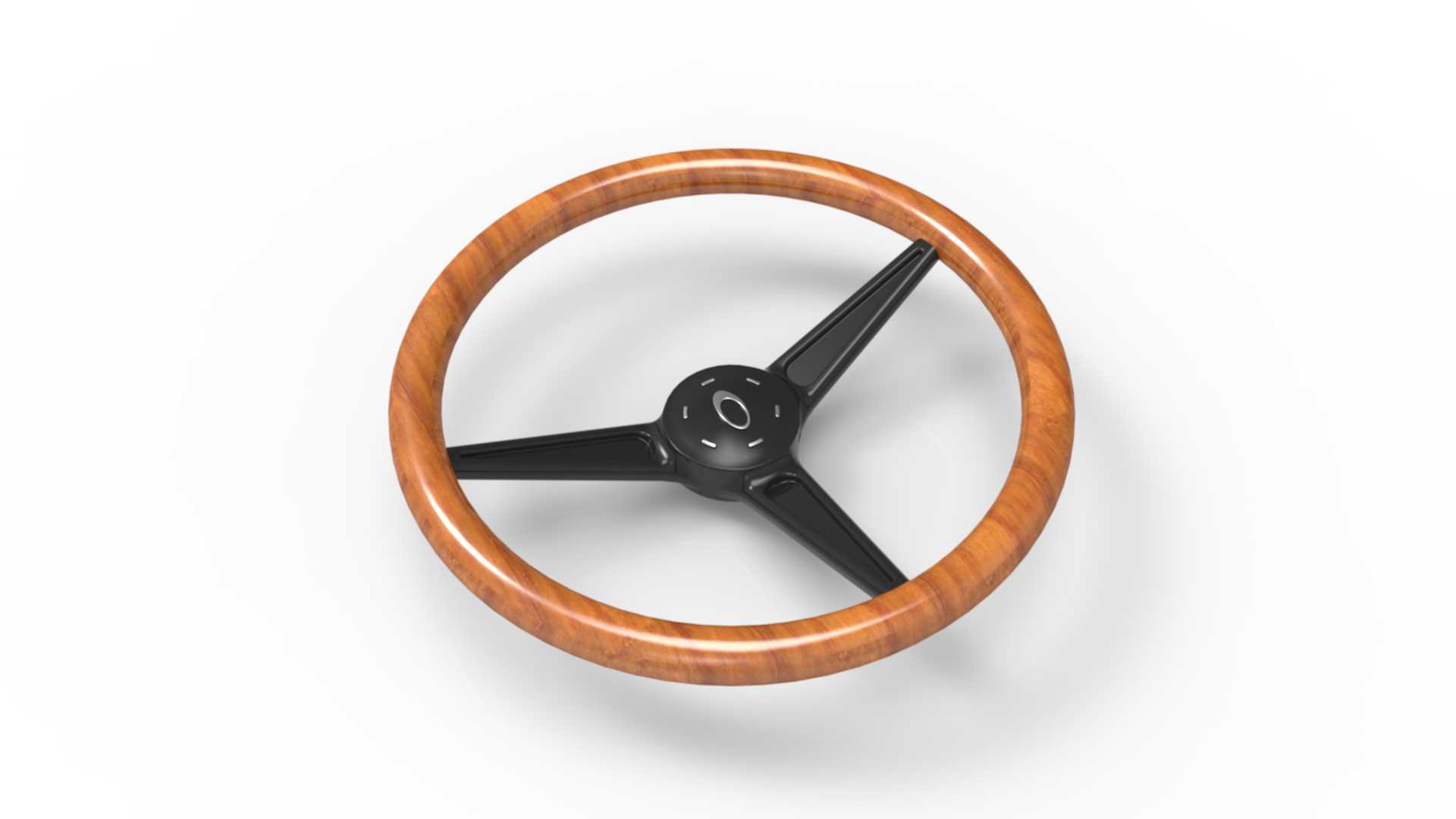

　　这类复古风格的三辐转向盘，最早批量应用在上世纪中后期的乘用车型上，如今除了经典老车修复场景外，也常被复古改装车型、定制复刻车辆、主题展陈教具选用，在影视道具车制作、汽车文化展示场景中也有较高的使用需求。从实际操控逻辑来看，转向盘作为车辆转向系统的末端执行部件，直接承接驾驶员的转向输入力矩，通过转向柱将动作传递至转向器，最终带动转向拉杆实现车轮偏转，完成车辆行驶方向的调整。这款转向盘采用环形轮圈搭配三辐支撑的经典结构，轮圈外层采用仿木纹包覆设计，握持区域做了符合人体手部自然抓握弧度的曲面处理，长时间握持转向时不易产生硌手的疲劳感，三辐支撑结构采用等120度夹角的均匀布局，每根辐条的截面做了渐变收窄设计，靠近中心基座的位置厚度更大，向轮圈延伸的过程中逐步收窄，既保证了支撑结构的整体刚性，也避免了辐条过宽遮挡仪表盘观察视线的问题。中心基座位置做了内凹的安装定位结构，表面预留了喇叭按键的安装位，中心的定位孔与转向柱的花键轴直接匹配，安装时只需对准花键齿位推入，再通过中心锁紧螺母即可完成固定，安装边界上需要注意，转向盘背面与转向柱上护罩的间隙需要预留至少15mm的安全距离，避免转向过程中轮圈转动与周边护罩产生运动干涉。从结构设计的角度考量，三辐结构相比传统四辐结构，在轮圈下半部分留出了更大的腿部空间，驾驶员上下车时膝盖不容易磕碰转向盘，同时等夹角的辐条布局在转向盘转动任意角度时，都能给驾驶员提供清晰的位置感知，尤其是大角度转向倒车时，

　　驾驶员可以通过辐条的位置快速判断当前转向轮的偏转角度，减少反复观察车头指向的操作频次。轮圈的木纹表层并非单纯的装饰作用，实际使用中木质纹理的表面摩擦力相比光滑塑料表层更高，夏季手心出汗或者冬季佩戴薄手套操作时，不容易出现手打滑的情况，同时木质材料的导热系数更低，冬季车辆长时间停放在户外后，转向盘表面不会像纯金属部件那样温度过低，提升了低温环境下的握持舒适度。支撑辐条采用硬质工程塑料或者压铸金属作为基材，表面做哑光黑处理，避免强光照射时产生反光干扰驾驶员视线，每根辐条与轮圈的连接位置都做了圆弧过渡处理，没有尖锐的棱角，即使车辆发生碰撞驾驶员身体前倾接触到转向盘时，也能降低棱角带来的磕碰伤害。在安装适配层面，

　　这款转向盘的中心安装孔采用通用的标准花键规格，可以适配多数老款乘用车型的转向柱接口，如果用于改装车型，也可以通过搭配对应的转接底座实现与不同规格转向柱的匹配，安装时需要注意转向盘的正中位置需要与车辆直线行驶状态下的转向柱角度对齐，避免出现转向盘歪偏的问题，影响正常驾驶时的方向判断。轮圈的整体直径控制在380mm左右，这个尺寸既不会因为直径过小导致转向力矩过大增加驾驶员操作力度，也不会因为直径过大占用过多的驾驶舱腿部空间，轮圈的截面直径为30mm，刚好符合成年人手部自然抓握的围度，握持时手指可以自然环绕轮圈，不需要刻意张开手部就能稳定握住。从结构强度设计来看，轮圈内部采用金属骨架作为支撑，外层包覆木纹装饰层，

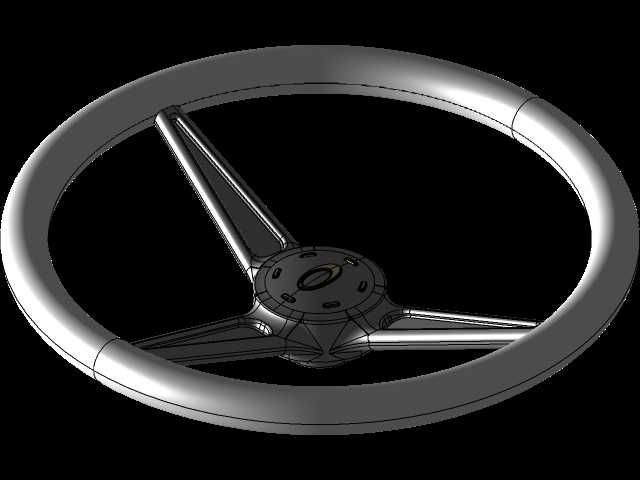

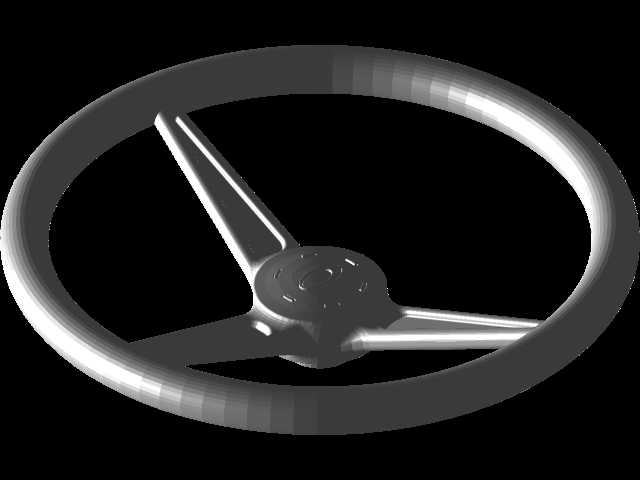

　　三辐支撑结构与内部金属骨架为一体式连接，整体可以承受不小于150N·m的瞬时扭转力矩，满足紧急转向时的强度需求，不会因为大力转向出现辐条断裂或者轮圈变形的问题。中心基座的喇叭按键结构采用按压式接触设计，按下任意位置的辐条靠近中心的区域都能触发喇叭触点，不需要刻意寻找按键位置，行驶中需要鸣笛时可以快速完成操作，提升驾驶过程中的操作安全性。这类复古转向盘在做三维结构建模时，需要重点关注轮圈曲面的顺滑度，避免出现曲面折痕影响外观质感，同时三辐结构与轮圈的连接位置需要做连续的G2曲面过渡，保证注塑或者压铸生产时的脱模顺畅性，中心安装孔的花键齿形需要严格匹配标准转向柱的花键参数，公差控制在0.1mm以内，避免安装后出现旷量导致转向虚位过大的问题。
