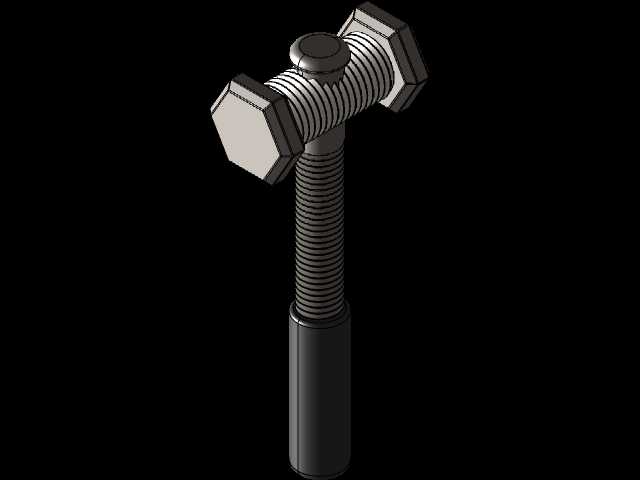

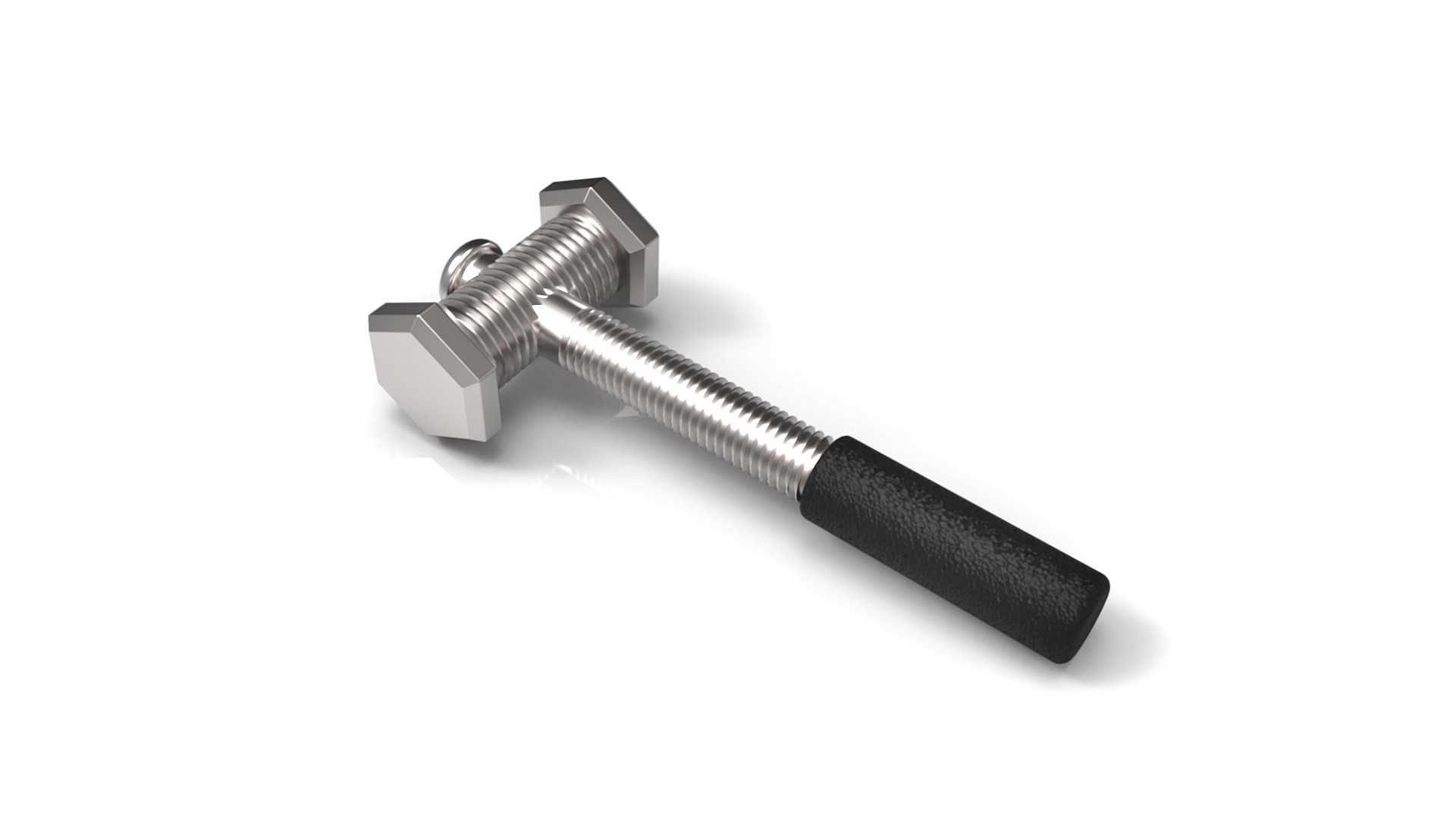

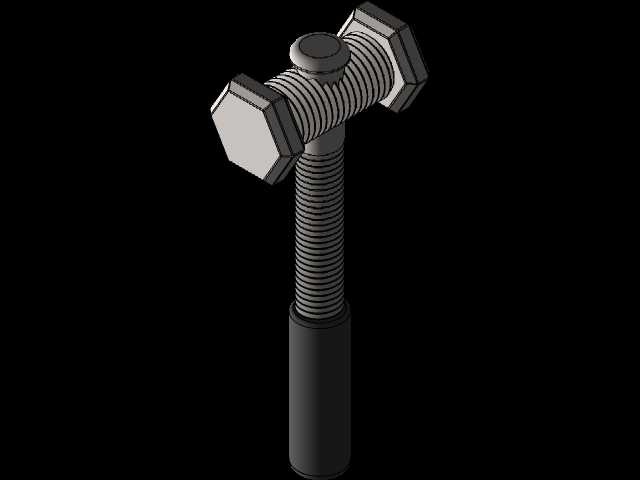

创意螺栓结构敲击工具三维数模

　　这款将螺栓结构与敲击功能结合的手动工具，在设备维保、小型零件装配、五金加工现场的窄位作业场景中有着独特的适配性。日常产线维保中经常遇到操作空间受限，常规羊角锤、圆头锤因锤头尺寸过大无法伸入的工位，比如设备机架内侧的定位销敲入、狭小安装腔内的小零件对位、钣金内侧的衬垫敲击整平，这类场景下过长的锤柄或过宽的锤头都会形成干涉，而这款工具借用螺栓杆身作为延伸结构，六角头部位可直接作为敲击受力端，杆身搭配的防滑握持段能让操作人员在侧身、探手的受限姿态下依然稳定传递敲击力，不会出现普通短柄锤容易打滑脱手的问题。从结构设计逻辑来看，这款工具没有采用传统锤子锤头与锤柄垂直正交的布局，而是利用外六角螺栓的原生结构做功能延伸：

　　螺栓头部的两个平行六角平面可作为平整敲击面，适配需要平面受力的敲击作业，比如敲击平垫、小型轴承内圈安装，不会像圆弧锤头那样容易打偏零件；杆身的螺纹段并非冗余结构，在需要临时拉拔小轴、带螺纹孔的零件时，可直接将杆身拧入对应螺纹孔，通过敲击六角头的反向力实现零件的平稳顶出，省去了临时找拔销器的繁琐步骤。握持段采用的滚花防滑结构，是考虑到车间作业时手上难免沾有切削液、润滑油，光滑金属杆身容易在敲击时发生握持滑动，滚花纹路能增加手部与工具的摩擦力，即使戴薄款丁腈手套操作也能稳定持握。从安装边界与尺寸适配角度看，这款工具的六角头对边尺寸与同规格标准外六角螺栓一致，可直接适配现有套筒、开口扳手的夹持需求，当需要更大敲击力时，

　　可通过扳手夹持六角头辅助施力，无需额外设计配套夹持结构；杆身长度控制在常规手动工具的便携范围内，可直接放入普通工具腰包的插袋中，不会像长柄钳工锤那样凸出剐蹭设备管线。杆身末端的握持段直径略大于螺纹段外径，能在敲击时避免手部滑向螺纹段造成划伤，同时握持段的长度适配成年男性单手握持的围度，长时间握持敲击不会出现硌手的问题。在功能拓展性上，这款工具的螺纹段可搭配不同规格的螺母作为临时配重调整块，当需要较轻的敲击力进行精密零件对位时，可将螺母旋至靠近握持段位置，减小敲击端的摆动惯量，避免敲伤精密零件表面；当需要较大敲击力进行锈蚀零件震松作业时，可将螺母旋至靠近六角头位置，增加敲击端的配重，提升单次敲击的冲击力，

　　无需更换不同重量的锤子就能适配不同力度的作业需求。不同于普通一体化铸造的锤子，这款工具的各段结构可拆分替换，当握持段的防滑层磨损后，可直接更换橡胶或橡塑材质的握持套，螺纹段出现磕碰损伤时可通过板牙重新修复螺纹，六角头敲击面出现卷边时可通过角磨机修整平面，整体维护成本远低于一体式锤子。在装配线的旁侧工位、设备维保的随身工具组、五金加工的临时作业场景中，这种兼顾螺栓结构功能与敲击功能的工具，能减少操作人员随身携带的工具数量，不用在不同工位间来回更换锤子、拔销器、螺栓冲等多件工具，尤其适合需要登高作业、进入设备内部维保的场景，能有效降低工具携带的负重，同时避免多件工具在工具袋内碰撞发出异响、剐蹭其他精密量具的问题。设计过程中也充分考虑了受力传递的合理性，六角头与杆身采用一体化锻造成型，而非焊接拼接，能承受反复敲击的冲击力，不会出现锤头与锤柄断裂飞出的安全隐患；杆身的螺纹收尾处做了退刀槽圆弧过渡，避免应力集中导致杆身在反复敲击受力时从螺纹收尾处断裂，整体结构的强度完全满足日常手动敲击作业的载荷要求，不会因为结构创意性而牺牲工具本身的可靠性与使用寿命。
