汽车拉手配套电子遥控锁具结构设计

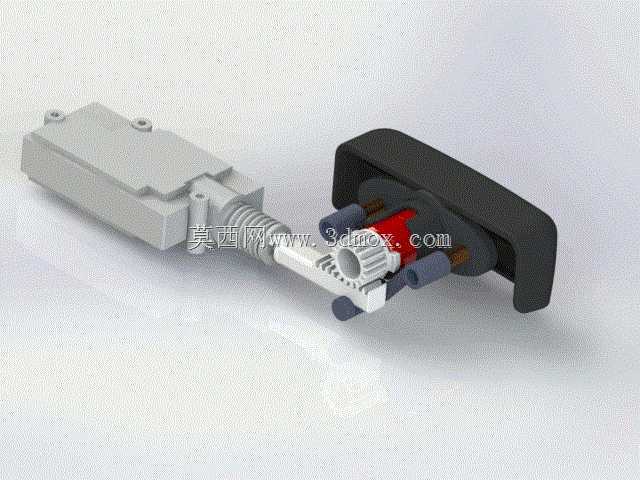

　　这套电控锁止机构主要适配乘用车辆车门拉手的远程锁闭与解锁场景，也可拓展至小型机柜、储物舱门的电控锁止需求，核心解决传统纯机械锁具无法实现远程操控、多场景联动解锁的痛点，在无电控信号输入的工况下，仍可保留机械钥匙解锁的冗余通路，避免电控系统失效后出现锁死无法开启的故障。从结构布局来看，整套机构分为锁体执行端与拉手安装端两个独立模块，锁体执行端内置电磁驱动组件与齿轮传动副，电磁线圈得电后产生的轴向推力通过齿轮齿条结构转化为锁舌的直线往复动作，传动路径上设置的复位弹簧可在断电后快速推动锁舌回位，保证锁止状态的可靠性，传动齿轮采用模数0.8的直齿结构，齿面做了0.2mm的倒角处理，避免装配偏差导致的卡滞问题。

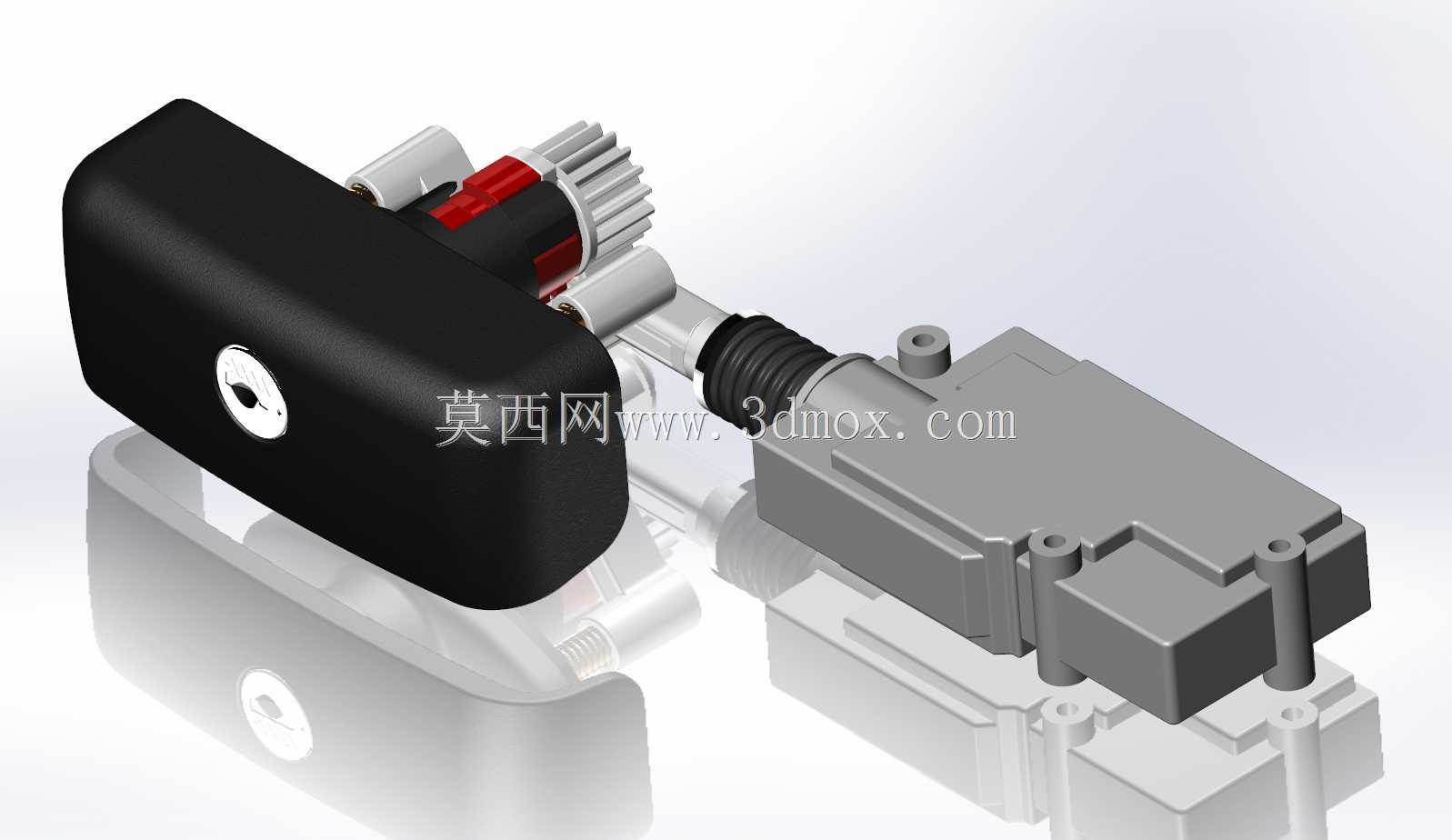

　　拉手安装端的外壳做了贴合车门钣金弧度的曲面造型，安装耳位预留了φ5.2的通孔，适配M5规格的安装螺栓，两个安装孔的中心距为42mm，与主流车型车门内板的预装孔位完全匹配，锁体端的整体外形尺寸为长68mm、宽22mm、高18mm，可嵌入车门钣金内部的预留空腔，无需额外改动车门内板的冲压结构，降低配套改装的成本。设计阶段特意将机械锁芯的传动通路与电磁阀驱动通路做了物理隔离，机械钥匙插入转动时，直接通过拨杆推动锁舌动作，完全不经过电磁驱动组件的传动链路，哪怕电磁线圈烧毁、齿轮组卡滞，机械解锁路径也不会受到干涉，这一设计完全符合车辆安全件的冗余设计要求，避免单一结构失效引发的安全隐患。锁舌的工作行程设置为8mm，

　　锁止状态下锁舌伸入拉手端锁扣的啮合深度为6mm，可承受1200N的横向拉力，满足车辆行驶过程中振动、冲击工况下的锁止强度要求，不会出现意外脱开的问题。电磁驱动组件的供电电压适配12V车载直流电源，驱动电流控制在1.5A以内，可直接接入车辆车身控制器的锁止控制回路，无需额外加装继电器模块，降低整车线束的布置复杂度。外壳材质选用玻纤增强PA66，表面做了细晒纹处理，可耐受-40℃到85℃的工作温度范围，适配车辆户外停放的极端温度工况，内部传动齿轮选用POM材质，自润滑特性可保证10万次以上的循环工作寿命，无需额外添加润滑脂，减少后期维护成本。整套机构的装配公差控制在±0.1mm以内，锁体与拉手端对接时的导向结构做了15°的导入角，

　　即使装配时存在少量位置偏差，也可顺利滑入对接位置，降低生产线的装配难度。在实际装车测试中，这套锁具可配合车辆的无钥匙进入系统实现靠近自动解锁、远离自动锁止的功能，也可接入车载远程控制模块，通过手机APP发送信号实现远程解锁，适配当前智能网联车辆的功能需求，同时保留的机械解锁通路可在车辆亏电、电控系统故障时，通过传统机械钥匙正常开启车门，兼顾智能化使用体验与基础安全冗余。锁体端的出线位置做了防水橡胶护套，可达到IP65的防护等级，避免车门内部的雨水、灰尘进入锁体内部引发电路短路或者结构锈蚀，延长产品的实际使用寿命。
