户外红色波浪纹金属防护围栏结构设计

　　这款围栏的设计首先锚定了户外民用与商用场景的双重需求，常见于别墅露台、小区连廊、商业步行街临边、景观栈道侧边的防护与装饰场景，核心作用是在临边区域形成可靠的物理阻隔，避免人员意外跌落，同时兼顾立面装饰效果，适配偏欧式、轻奢风的建筑外立面搭配需求。从结构设计逻辑来看，整体采用分段式模块化设计思路，单组围栏由立柱、上下横向连接杆、中间波浪形装饰筋条三个核心部分组成，立柱作为主要承重受力部件，底部设计有圆形法兰安装座，安装时可通过膨胀螺栓直接固定在水泥基面、钢结构平台面或者石材铺装面上，安装座与立柱主体之间做了圆弧过渡处理，既可以分散立柱承受的横向冲击力，也能避免直角位置的应力集中，提升长期户外使用的结构耐久性。立柱顶部设计有装饰性封盖，

　　封盖做了阶梯式造型，既可以封堵立柱内部的空心腔体，避免雨水、灰尘进入立柱内部造成锈蚀，也能提升整体的外观精致度，立柱中部设置有两个环形装饰凸台，凸台位置刚好对应上下横栏的安装高度，一方面可以作为横栏安装的定位基准，降低现场安装的对位难度，另一方面也能遮挡横栏与立柱连接位置的焊缝或者紧固件，提升外观的整体性。上下横向连接杆采用扁钢型材加工，杆身上均匀开设长圆形安装孔，长圆孔的设计可以抵消加工和安装过程中产生的尺寸误差，允许中间装饰筋条在安装时有微小的位置调整量，降低装配难度，同时横栏与立柱连接时采用插接加紧固件固定的方式，连接位置的抗剪切强度可以满足日常防护的受力要求，即使受到人员倚靠、轻微撞击也不会出现连接松脱的问题。

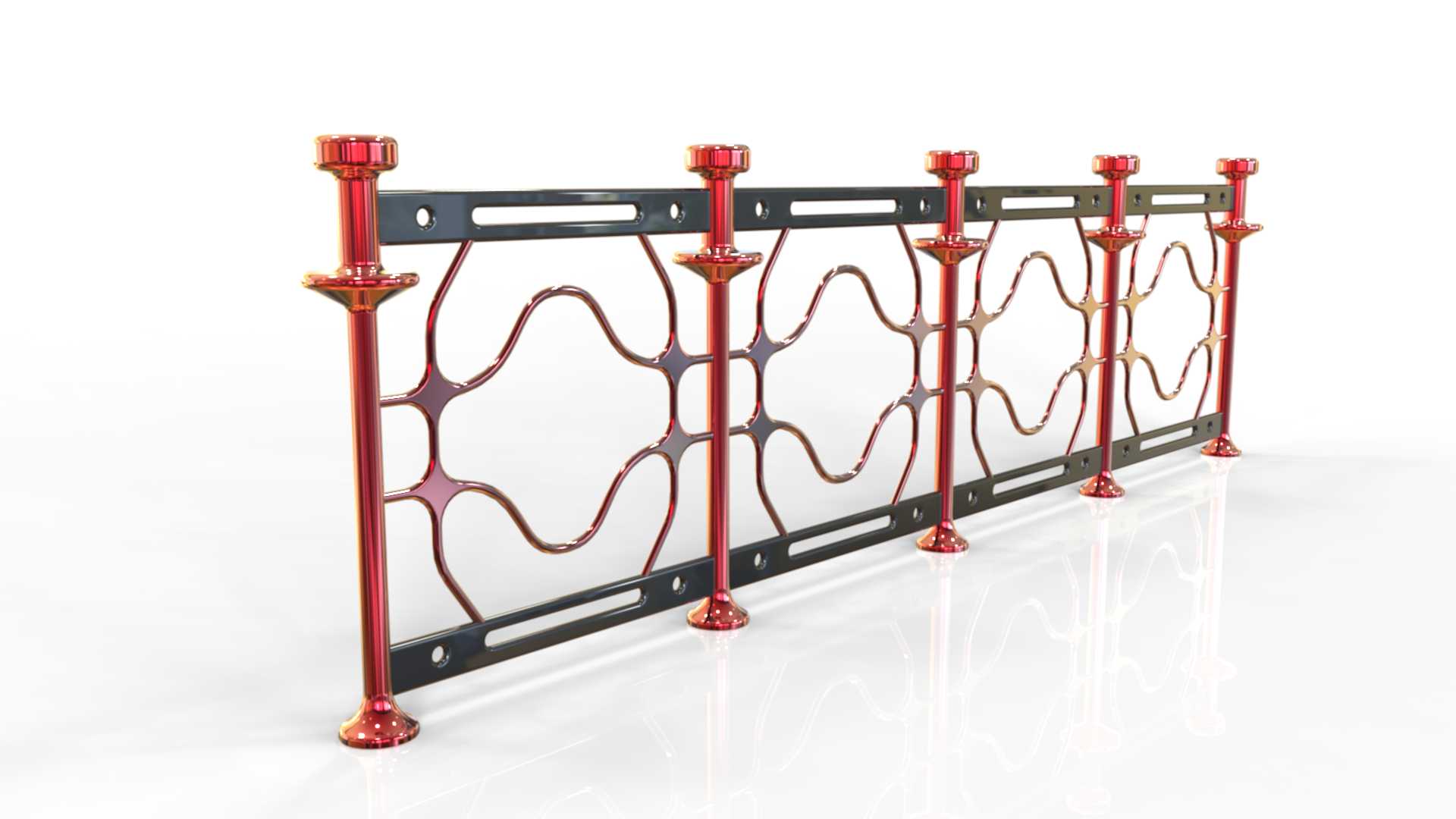

　　中间的波浪形装饰筋条是这款围栏的外观核心特征，筋条采用等宽的金属板材冲压成型，波浪的弧度经过反复调整，相邻两个波浪单元之间的间距控制在110mm以内，符合防护设施的安全间隙要求，避免儿童从间隙中钻出发生危险，同时连续的S形波浪造型在视觉上更具灵动性，不会像直杆式围栏那样显得生硬呆板。筋条与上下横栏的连接采用点焊加打磨抛光的处理方式，连接位置做平滑过渡，没有突出的毛刺或者尖锐棱角，避免人员触碰时被划伤。表面处理上，立柱和装饰筋条采用红色亮面涂装，横栏采用深灰色哑光涂装，两种颜色的搭配既可以突出装饰筋条的造型特点，也能让横栏在视觉上形成收边效果，提升整体的层次感，涂装层采用户外专用粉末静电喷涂工艺，涂层厚度控制在60-80μm，

　　可以耐受户外紫外线照射、雨水冲刷，长期使用不容易出现褪色、掉漆的问题。从安装边界尺寸来看，单组围栏的标准长度适配常规的立柱间距要求，整体高度符合民用建筑临边防护的高度规范，安装时可以根据现场的实际安装长度，通过增减中间波浪筋条的单元数量来调整整组围栏的总长度，也可以在转角位置搭配专用的转角立柱，实现90度或者其他角度的转角安装，适配不同走向的临边防护需求。在受力性能设计上，整体结构可以承受水平方向不小于1kN/m的均布载荷，满足民用建筑防护栏杆的受力要求，日常使用中即使多个人员同时倚靠，也不会出现明显的变形或者结构失稳。另外在细节设计上，所有外露的金属边缘都做了倒圆角处理，圆角半径不小于2mm，避免尖锐边角造成磕碰伤害，底部安装座的固定孔采用沉孔设计，安装完成后可以搭配装饰盖帽盖住螺栓头，既提升外观整洁度，也能避免螺栓长期暴露在户外出现锈蚀，降低后期维护的难度。这款围栏在设计时没有采用复杂的异形构件，所有零部件都可以通过常规的冲压、切割、焊接工艺加工完成，加工难度低，适合批量生产，同时模块化的设计也方便运输，现场安装时不需要复杂的专用工具，只需要常规的扳手、电钻等工具就可以完成组装固定，安装效率较高，后期如果出现单个零部件损坏，也可以单独更换对应的部件，不需要整组更换，降低了全生命周期的使用成本。
