冠状造型堆叠式球体装饰摆件结构设计

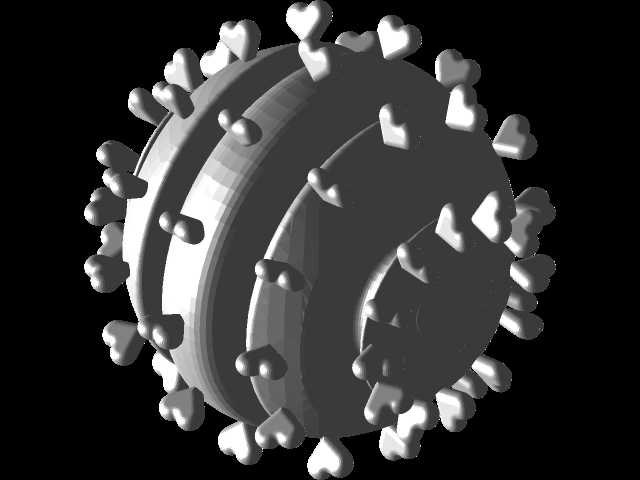

　　这类带冠状凸起的堆叠式球体结构，最初的设计需求来自文创展示道具领域，主要用于科技展馆的防疫主题展陈、科普场馆的病毒结构具象化展示，同时也可作为高端桌面装饰摆件适配商务办公场景、潮玩展示空间。在结构设计阶段，首先要解决的是多层堆叠结构的同轴度问题，整个球体由四层环形堆叠单元加上下端盖组合而成，每层环形单元的径向定位采用止口配合设计，止口的配合公差选H7/h6间隙配合，既保证组装时的顺畅度，又能避免多层堆叠后出现径向偏移导致整体外形失圆。每层环形单元外表面均匀分布的冠状凸起，采用圆周阵列排布，阵列数量根据每层环的直径做等比例调整，保证所有凸起的外轮廓包络面为标准球形，不会出现局部凸起过高或过低的问题，凸起根部做R0.8的圆角过渡，

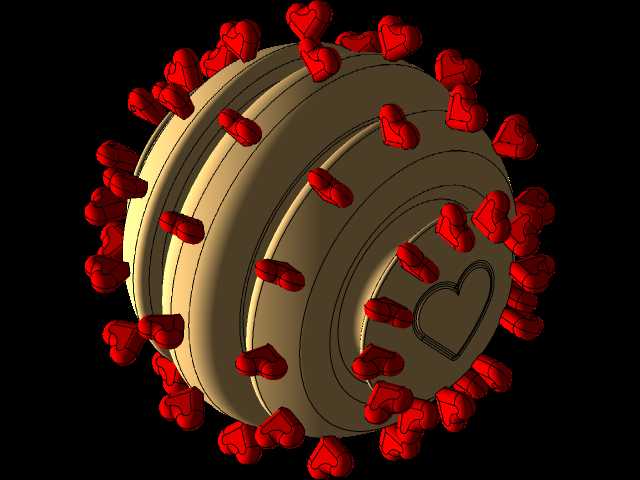

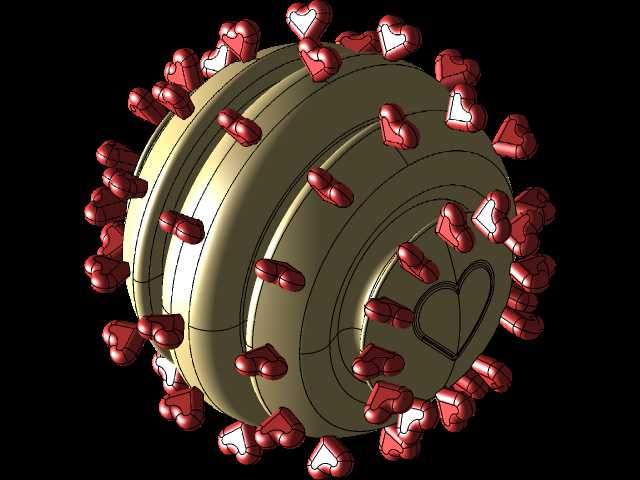

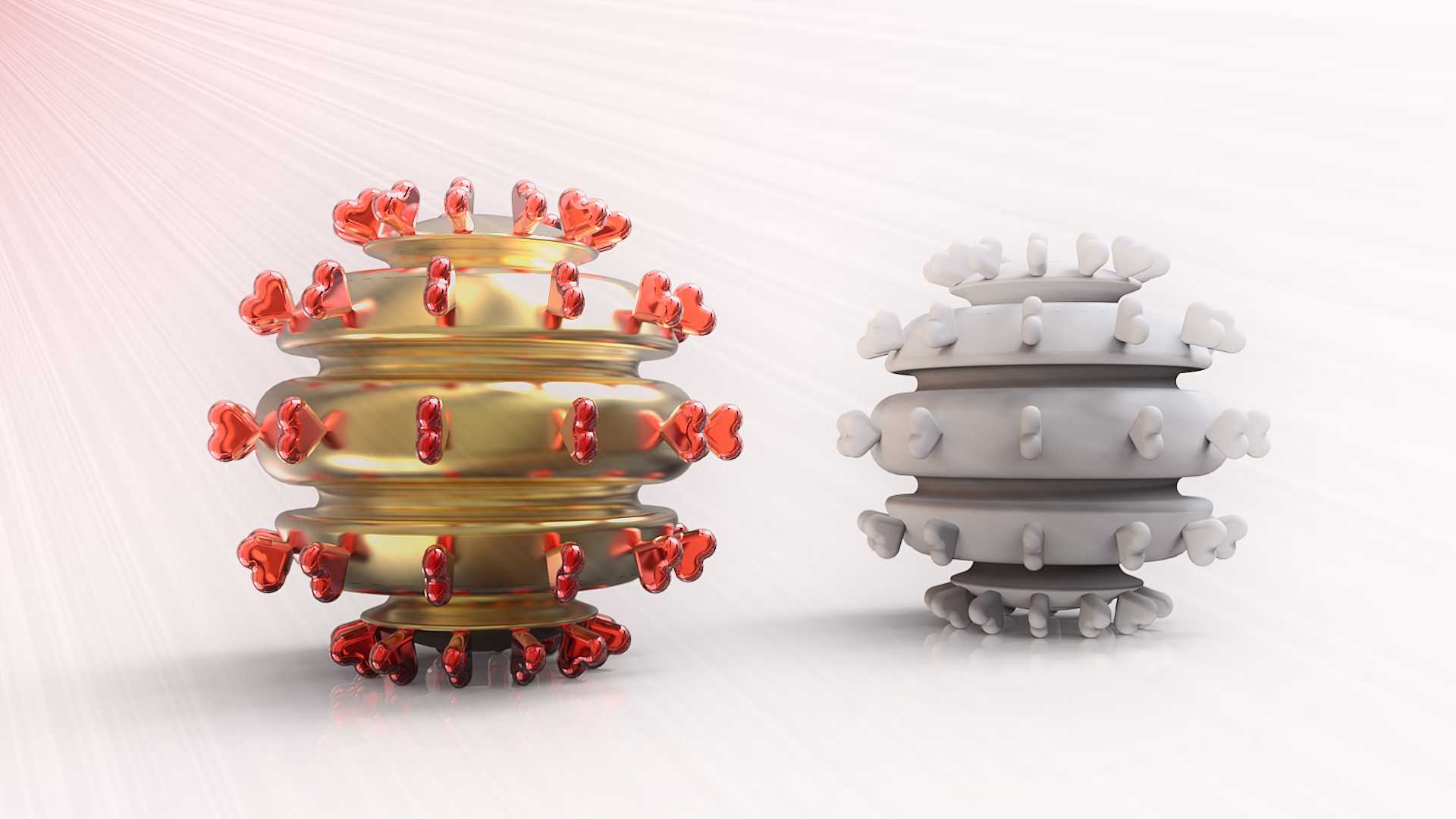

　　避免应力集中导致的凸起断裂，同时也能提升外观的流畅度。两种不同外观质感的版本，分别对应不同的应用场景，金属质感版本表面做镀金效果处理，凸起部分做红色半透明质感，适配庄重的展陈场景，哑光灰白色版本则适配简约风格的桌面装饰场景，两者的内部结构完全一致，仅表面处理工艺不同。在安装边界设计上，整个球体的底部端盖做了直径12mm的平底安装面，可直接放置在水平台面上，也可在底部预留M4螺纹孔，适配支架安装、悬挂展示等多种安装方式，整体最大外轮廓直径控制在120mm，总高度150mm，不会占用过多展示空间，同时足够的尺寸能保证结构细节的清晰呈现。结构设计时充分考虑了3D打印与机加工两种加工方式的可行性，所有壁厚控制在2.5mm，

　　既满足结构强度要求，又不会造成材料浪费，内部为中空结构，可内置LED发光组件，实现发光展示效果，凸起部分为实心结构，保证小尺寸结构的加工强度。在功能特性上，该结构除了展示装饰作用外，还可作为拼装益智玩具的基础结构，每层环形单元可单独拆分，用户可自行组装，冠状凸起的均匀排布也可作为触觉识别的训练道具，适配特殊教育场景的教具需求。设计过程中反复调整了每层环形单元的高度比例，避免出现上下层比例失调的问题，上下端盖的冠状凸起阵列数量与中间层做差异化设计，保证整体球形轮廓的完整性，同时让层与层之间的分界不会过于突兀，相邻层的凸起在轴向位置上做错位排布，避免组装时出现凸起干涉的问题。针对不同加工工艺的适配，若采用SLA3D打印制作，

　　可将每层环形单元作为单独打印件，打印完成后通过止口粘接组装，若采用CNC机加工制作，可将整体分为上下两部分加工后拼接，降低加工难度。表面处理方面，金属质感版本的环形主体采用真空镀钛工艺实现金色效果，红色凸起部分采用滴胶工艺实现半透明质感，哑光版本则整体采用哑光喷塑处理，实现细腻的磨砂质感。在结构强度验证阶段，通过有限元分析模拟了1米高度自由跌落的受力情况，对凸起根部的圆角做了三次优化，将最大应力降低了42%，保证日常使用过程中不会出现凸起断裂的问题，同时中空结构的设计也让整体重量控制在180g以内，放置在台面上不会出现倾倒问题，底部的平底安装面做了0.5mm的内凹设计，可粘贴防滑胶垫，提升放置稳定性。
