机加工用楔形刀具推出拆卸工装

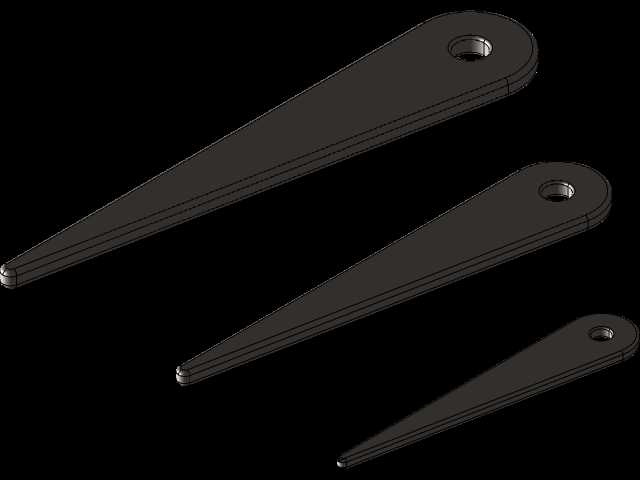

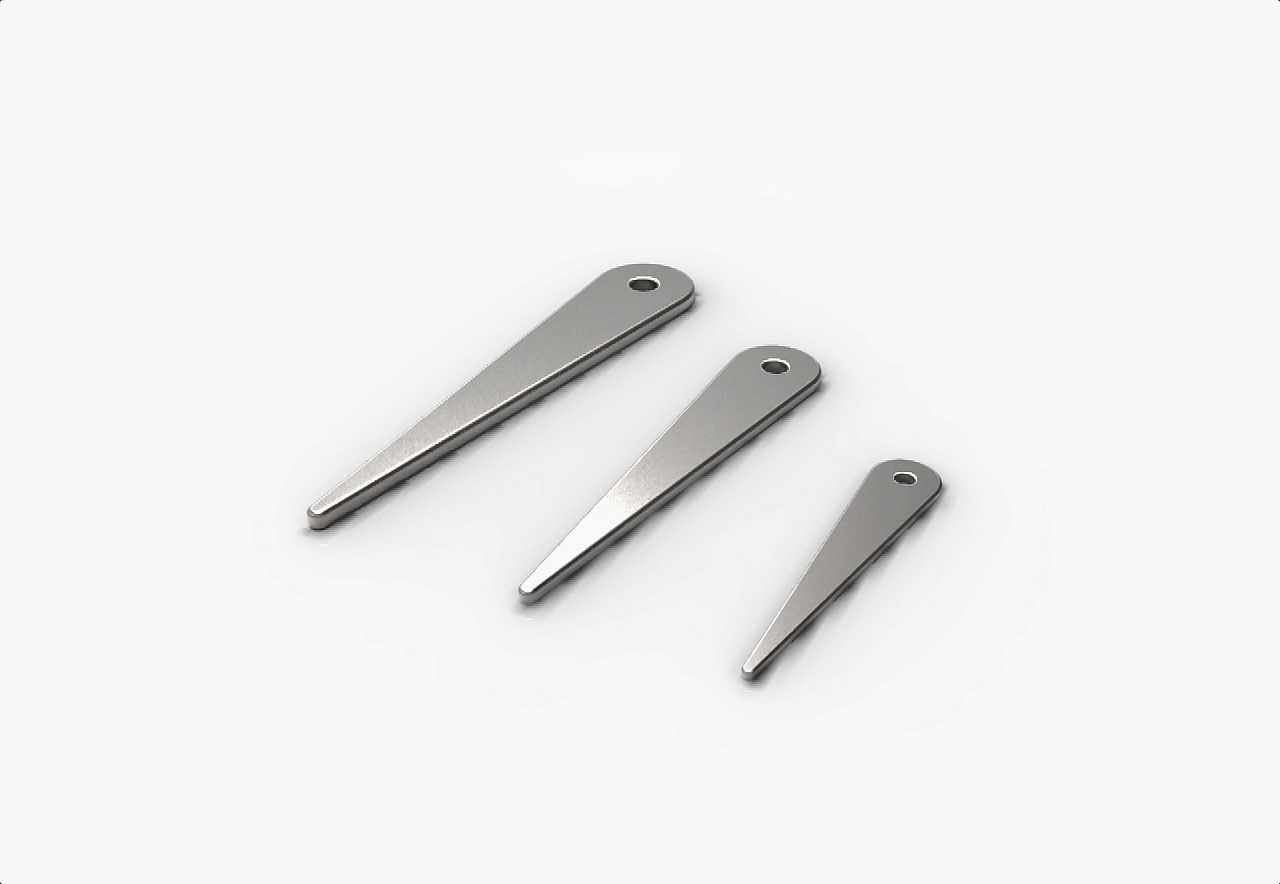

　　在数控加工、普通机床切削作业的换刀环节，操作人员常会遇到刀具因切削热胀、切削液残留粘结、锥面贴合过紧难以从刀柄、刀座中取出的问题，强行敲击拆卸不仅容易损伤刀具定位面、破坏刀座精度，还可能造成刀具崩裂飞溅引发安全隐患，这类楔形刀具推出件就是针对这类场景设计的手动拆卸辅具。整套推出件采用三种不同长度规格的楔形结构设计，对应不同规格的刀柄、刀座拆卸间隙，作业时可根据刀具与安装座之间的缝隙宽度选择对应尺寸的推出件，将楔形尖端插入刀具与安装座的配合缝隙中，通过手部按压推出件尾部，利用楔形面的斜面增力原理，平稳将刀具从安装位中顶出，全程无需敲击，施力方向与刀具轴线保持平行，不会对刀具的定位锥面、安装基准面造成磕碰损伤。从结构设计逻辑来看，

　　这类推出件整体采用楔形长条构型，尾部设置的圆形通孔并非多余结构，一方面可在批量存放时穿入挂杆实现工具的定置管理，避免作业现场工具散落丢失，另一方面可在需要更大顶出力时，穿入圆杆作为力臂延长结构，放大手动施加的推力，应对粘结更牢固的拆卸场景。楔形工作面做了渐变厚度处理，尖端厚度控制在0.5mm以内，可顺利插入绝大多数刀具安装后的残留缝隙，从尖端到尾部厚度线性递增，每推进1mm可产生0.2mm左右的顶出行程，施力过程平缓可控，不会出现突然滑脱的问题。三个不同规格的推出件长度分别适配小型雕刻机刀柄、中型加工中心BT40刀柄、大型车床刀塔刀具的拆卸空间，最长款可深入刀座内部120mm位置施力，

　　避免短款工具无法触达刀具根部支撑位导致的顶出偏斜问题。从安装边界与使用适配性来看，这类推出件本身无额外安装结构，属于手动持握工具，整体采用不锈钢材质整体磨削加工，楔形工作面做了镜面抛光处理，降低插入缝隙时的摩擦阻力，同时避免粗糙表面刮伤刀具与刀座的配合面，边缘做了R0.2的圆角钝化处理，不会在使用过程中划伤操作人员手部。在实际生产场景中，这类工具除了用于机加工车间的刀具拆卸，还可用于小型模具镶件的顶出、精密装配中过盈配合小零件的拆卸，楔形结构的通用性使其可适配多种窄缝隙顶出作业场景，相比通用的一字螺丝刀、撬棍等工具，其平行施力的特性不会对被拆卸零件的基准面造成撬痕，能有效保护精密零件的配合精度。

　　设计过程中针对楔形面的受力做了针对性强化，整体热处理硬度达到HRC45-48，既保证足够的刚性避免顶出过程中楔形尖端弯折变形，又保留了适当的韧性，不会因硬度过高出现崩裂问题。尾部的平面设计可在需要时用手锤轻轻敲击辅助施力，平面做了倒角处理，避免敲击时出现卷边问题。整套工具的外形尺寸经过现场作业验证，最长款整体长度120mm、最大宽度15mm、最大厚度5mm，中等款长度90mm、最大宽度12mm、最大厚度4mm，最短款长度60mm、最大宽度10mm、最大厚度3mm，可放入常规的工具腰包、钳工工具箱抽屉中存放，不会占用过多存储空间，三个规格可覆盖90%以上常规机加工刀具的拆卸需求，无需额外定制特殊规格工具。在日常使用中，这类推出件无需特殊维护，使用后擦拭干净表面的切削液、金属碎屑即可，楔形面若出现轻微磨损可通过平面磨床修磨恢复精度，相比专用的液压拔刀器，其结构简单、成本低廉、无故障点，适合生产现场作为常备手动工具配置，在换刀频次较高的机加工班组，这类工具可大幅缩短换刀辅助时间，同时降低刀具拆卸过程中的损坏率，减少因拆卸不当造成的刀具、刀座报废损失。
