椭圆形R标识汽车装饰徽标结构设计

　　做汽车外饰件结构设计快十年，经手的徽标类零件少说也有七八十款，这类看似只是装饰的小零件，实际要考量的边界条件一点不比结构功能件少，很多新手建模时只盯着外观曲面做，忽略安装、耐久、匹配的细节，最后开模试装时往往要反复修模，耽误整车项目节点。这次做的这款椭圆形R字标识徽标，最初的需求是给性能版车型做专属身份标识，区别于普通版车型的常规字牌，安装位置定在前翼子板后侧、C柱装饰板上方两个点位，两个位置的安装面曲率不同，建模时首先要处理的就是底座的随形适配问题。

　　先从安装边界说起，翼子板安装点的钣金面是带12度倾角的微弧面，C柱位置的安装面是接近平面的缓曲面，徽标底座不能做成统一的平面结构，否则粘贴后边缘会出现0.3mm以上的缝隙，不仅视觉上显得廉价，车辆行驶中高速气流灌入缝隙还会产生风噪，长期使用后灰尘、雨水积存也会加速背胶老化脱落。所以建模时先提取两个安装位置的车身外CAS面数据，将徽标底座的安装面做分区随形处理，边缘做0.2mm的内收倒角，避免粘贴后边缘割手、积灰。徽标的整体外轮廓是竖置椭圆，长轴控制在65mm，短轴48mm，整体凸起高度12mm，这个尺寸是反复和外饰造型团队核对过的，既不会因为尺寸太小在车身上缺乏识别度，也不会因为太大破坏车身侧面的线条整体性。

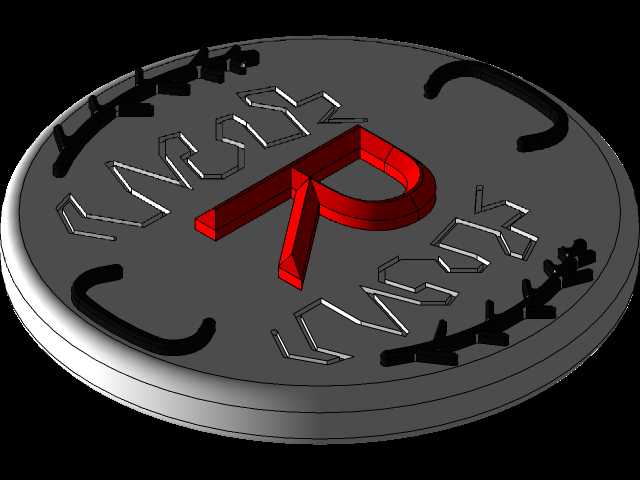

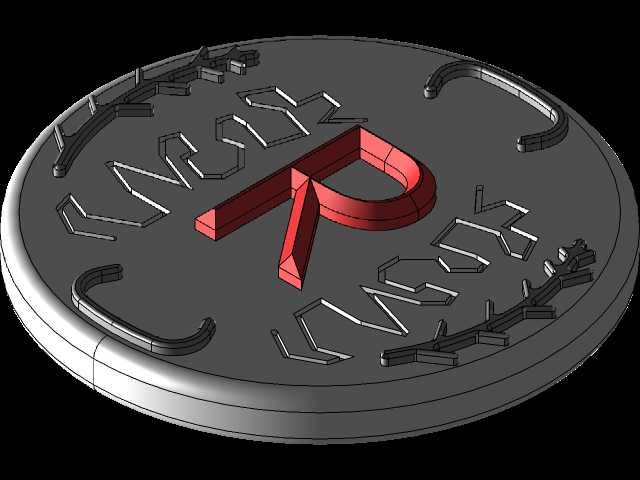

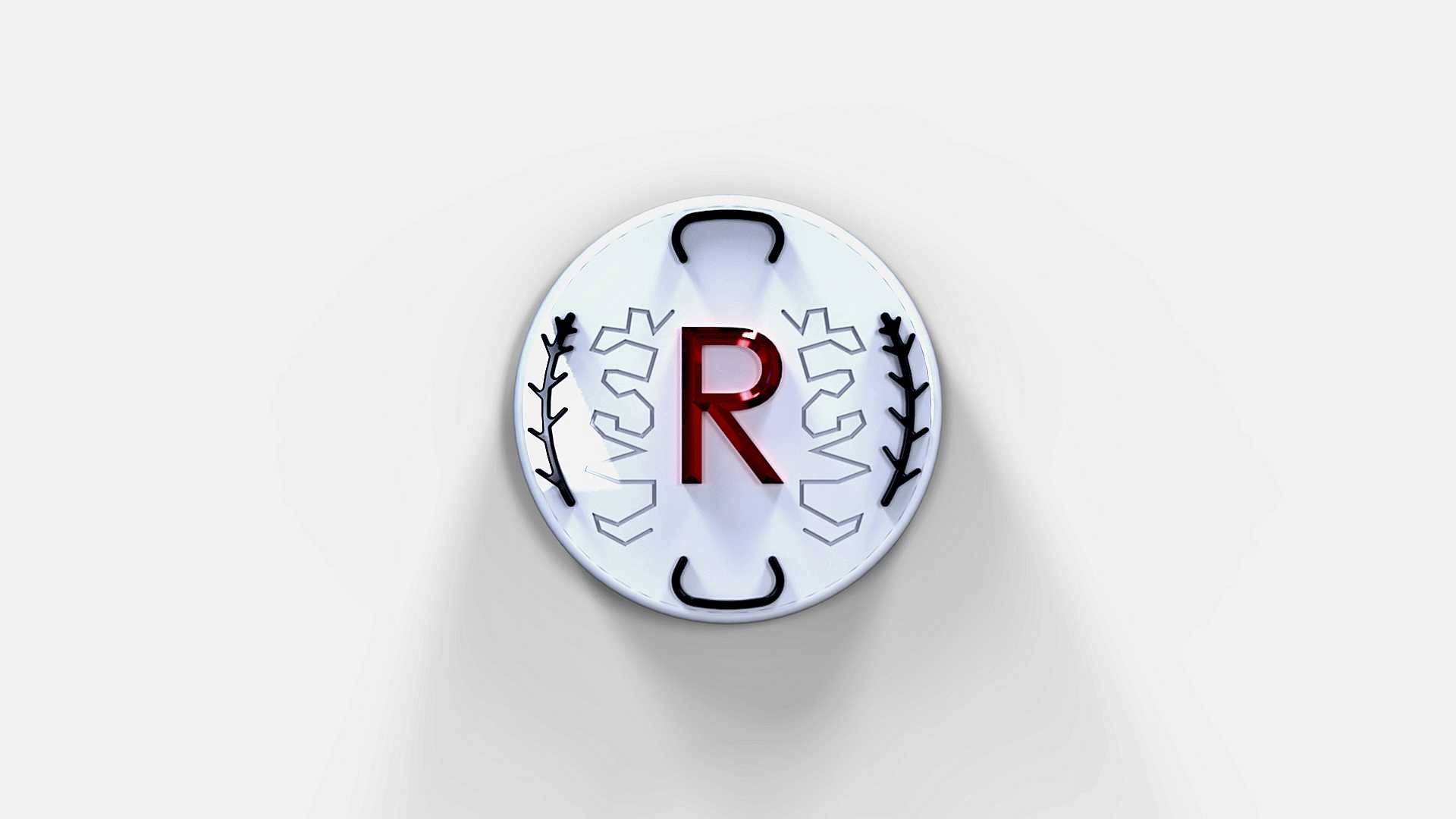

　　再看外观结构的设计思路，徽标最外层是亮面镀铬的椭圆边框，边框内侧做了一圈下沉2mm的台阶，内嵌哑光银底色的装饰环，环上做了对称的折线纹理，这部分纹理不是单纯的装饰，实际是做了微结构的反光面，在自然光线下能形成错落的光影层次，避免整个徽标全是亮面显得单调。中心的R字标识是整个徽标的视觉核心，做了3mm的凸起高度，表面采用高光电镀红的工艺处理，和周围的哑光、亮银元素形成强烈的视觉对比，突出性能标识的属性。R字的字体边角做了R0.5mm的圆角处理，一方面是避免电镀时边角出现积漆、毛刺的工艺缺陷，另一方面也防止日常擦拭、洗车时边角刮伤抹布或者划伤人手。

　　徽标两侧的枝状装饰结构，最初造型团队给的方案是尖锐的棱角造型，评审时被工艺部门打回，因为尖锐边角电镀后容易出现露底、流挂问题，而且车辆经过碎石路段时，尖锐结构受碎石冲击更容易出现崩漆、断裂，后续优化时把所有棱角都改成了R0.3mm的圆角，同时把枝状结构的厚度从1.2mm加到1.8mm，提升结构抗冲击强度。徽标上下的弧形卡扣结构，很多人以为是装饰，实际是和底座做定位卡接的结构，安装时先把表层装饰件通过这四个卡扣卡到底座的定位槽里，再做超声波焊接，比单纯用胶粘接的结构强度高40%以上，能承受120度高温下200小时的老化测试，不会出现表层饰件脱落的问题。

　　材料选择上，底座采用ABS+PC共混材料，兼顾ABS的电镀性能和PC的抗冲击强度，表层的R字标识因为要做红色电镀，单独用ABS材质成型，保证电镀层的附着力。背面粘贴的亚克力泡棉胶，建模时预留了0.8mm的胶层厚度空间，胶层的形状和徽标底座轮廓完全匹配，边缘比底座小1mm，避免粘贴后胶层溢出影响外观。考虑到北方冬季低温环境下背胶粘性下降，底座上还预留了两个1.5mm的定位柱孔，对应车身钣金上的定位凸点，安装时先插定位柱再按压粘贴，既能保证安装位置精度，控制偏差在0.5mm以内，也能在低温环境下提供额外的固定力，防止徽标脱落。

　　建模过程中还要考虑模具的脱模角度，所有外观面的脱模角度控制在1.5度以上，卡扣结构的脱模角度做到3度，避免开模时出现拉伤、顶白的缺陷。徽标内部的筋位厚度控制在1.2mm，避免壁厚不均导致表面出现缩痕，影响外观质感。做这类外饰装饰件，永远不能只盯着外观好不好看，要把安装、工艺、耐久、环境适应性的所有要求都揉进建模的每一个细节里，做出来的零件才能满足整车的使用要求，不会在后续量产环节出问题。
