海拉90款汽车前大灯透镜总成结构

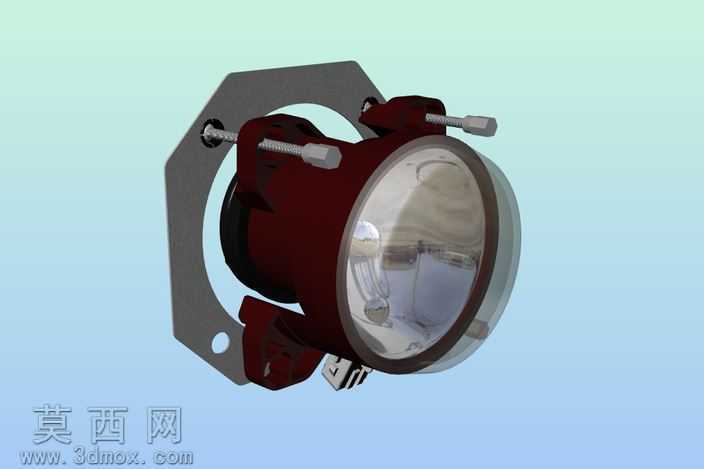

本作品为汽车照明用前大灯透镜总成三维建模成果，建模过程严格遵循汽车灯具实际装配逻辑与尺寸规范，完整还原了海拉90透镜的全部结构细节。建模阶段首先依据透镜光学组件的实际轮廓，构建了透明透镜外罩的曲面特征，通过曲面放样、曲率连续调整保证外罩的光学曲面精度，还原了透镜边缘的密封卡槽结构，确保与灯体壳体的装配契合度。灯体主体部分采用实体建模方式，还原了深红色耐高温灯壳的腔体结构，预留了灯泡安装位、线束接插件的安装接口，腔体内部的反光碗结构按照实际反光曲面参数构建，保证光线反射路径的设计合理性。安装固定结构部分，完整还原了六边形金属安装支架的形态，支架上的定位孔、固定孔位均按照实装尺寸定位，同时建模还原了三颗调节螺栓的结构，螺栓的螺纹细节、调节端头的六角拧动结构都做了精细化处理，可直观展示灯光高低、左右角度的调节结构逻辑。材质渲染阶段，为透明透镜赋予高透光率的玻璃材质，调整材质的折射、反射参数模拟真实玻璃的光学质感；灯壳部分赋予耐高温哑光塑料材质，还原深红色壳体的磨砂质感；金属安装支架与调节螺栓赋予镀锌金属材质，调整金属粗糙度参数还原五金件的哑光金属光泽，接插件部分赋予黑色工程塑料材质，区分不同部件的材质差异。结构设计上完整呈现了透镜总成的装配关系，金属支架通过卡扣结构与灯体活动连接，调节螺栓穿过支架与灯体上的调节支座连接，转动螺栓即可带动灯体相对支架产生角度偏移，实现灯光照射角度的调节功能，透镜外罩通过边缘的密封胶圈结构与灯体前端压合，保证灯具的密封防水性能。整个建模过程兼顾了外观还原度与结构可动性的表达，既可以用于汽车改装方案的效果展示，也可作为灯具结构设计的参考样例，帮助理解车用透镜大灯的装配逻辑与调节原理。
