SPEEDDROP箭头造型汽车装饰徽章结构设计

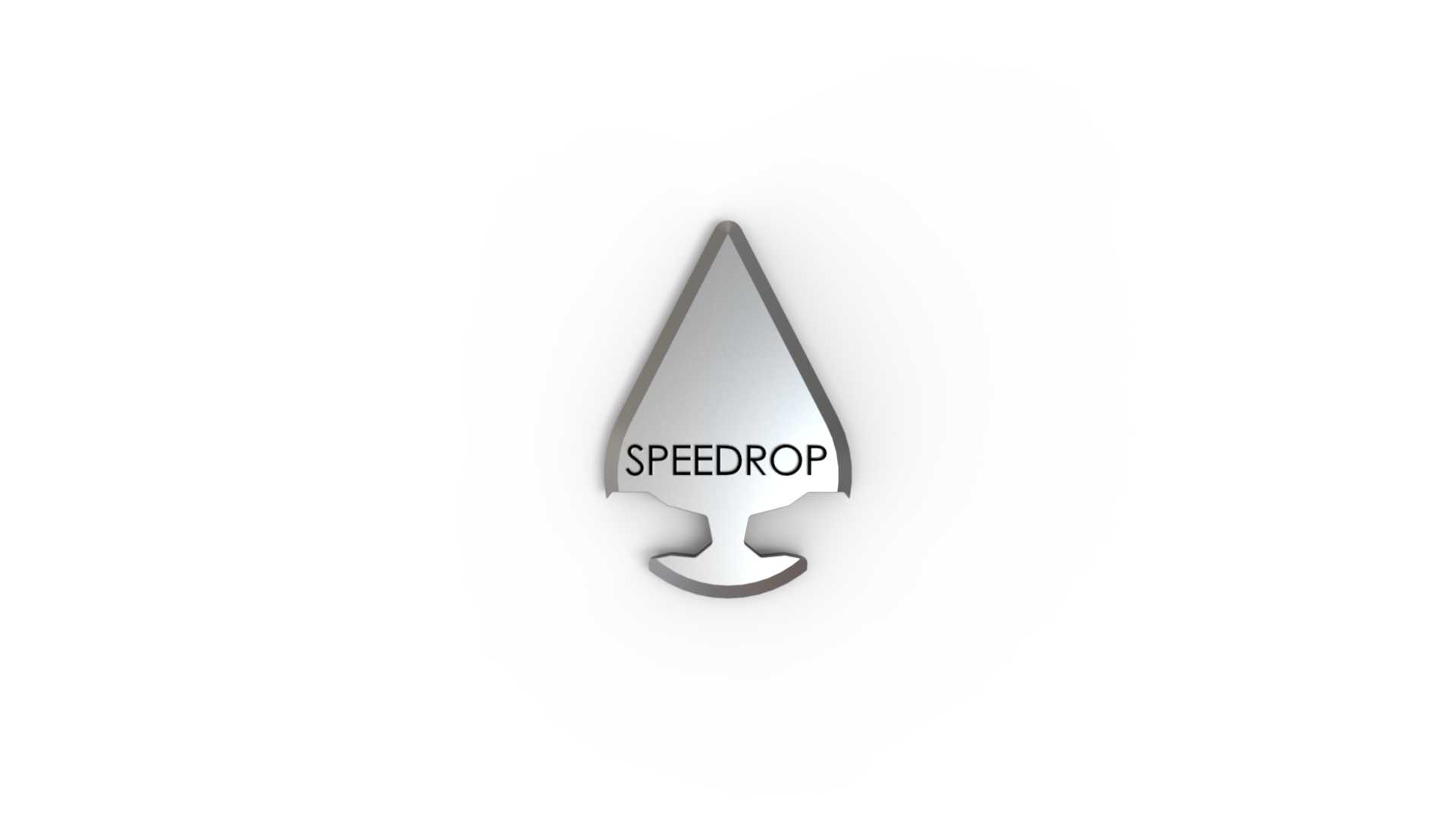

　　这款箭头造型的汽车徽章，核心应用场景集中在车辆外观个性化装饰、改装车品牌标识加装、定制车队视觉识别体系搭建环节，区别于量产车原厂标配的一体式车标，这类独立徽章可根据车主或改装团队的需求，灵活布置在车身翼子板、车尾侧围、中网格栅空位甚至内饰中控装饰区域，不会破坏原有车身的钣金曲面完整性。从实际使用功能来看，这类徽章除了承担视觉标识传递的作用，本身的结构设计也充分考虑了车载场景的复杂工况：外轮廓做了全周圆弧过渡，没有尖锐凸起棱角，避免车辆清洗、日常擦拭过程中剐蹭操作人员，也能降低高速行驶时的风阻涡流产生，减少风噪与徽章边缘的积灰概率。徽章主体采用上宽下窄的水滴箭头构型，上部尖顶收窄的造型顺着车辆行驶方向布置时，

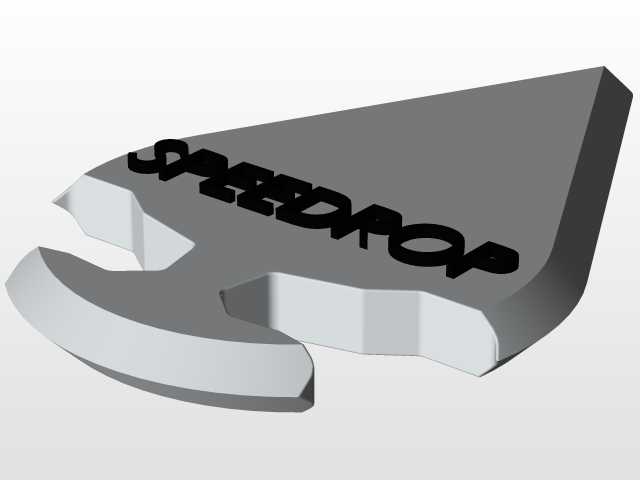

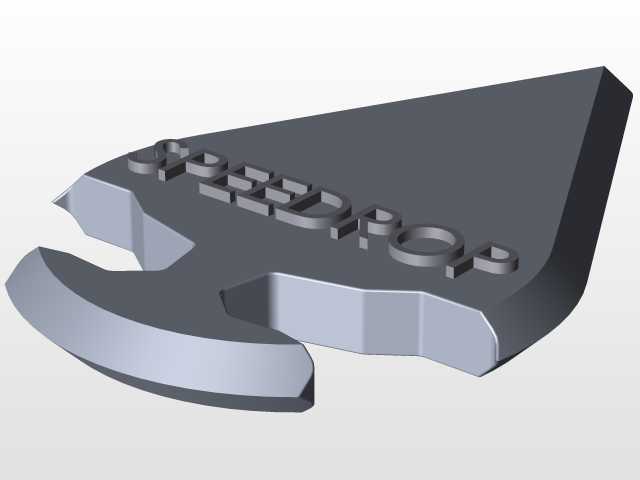

　　能引导气流沿徽章表面平顺流过，下部的收窄卡扣基座则嵌入安装位的预留孔位，不需要额外在车身钣金上大面积打孔，仅需对应基座尺寸开直径不超过8mm的定位孔即可完成固定，安装边界控制在徽章投影面外扩3mm范围内，不会对周边的车漆、密封胶条造成挤压损伤。设计过程中，首先确定了徽章的视觉识别核心：中部凹陷区域预留SPEEDDROP字样的蚀刻或填漆位置，字样区域下沉0.3mm，既保证填漆后漆面不会高于徽章基准面，避免长期日晒雨淋出现漆层脱落，也能让字样在不同光线角度下形成清晰的明暗对比，提升标识辨识度。徽章的整体厚度控制在2.5mm，边缘做0.5mm的倒斜角处理，背面设置两个定位柱与一个卡扣卡脚，定位柱与安装孔的配合间隙控制在0.1mm，

　　既保证安装时的定位精度，不会出现徽章歪斜的情况，也能预留足够的热胀冷缩余量，避免夏季高温暴晒下金属件膨胀挤压钣金造成漆面鼓包。材质选择上优先考虑耐候性强的金属基材，表面做哑光镀铬处理，反光度控制在30%左右，不会在强光下产生眩光影响后方驾驶员视线，同时镀铬层的盐雾测试时长满足车载零部件的通用要求，能适应不同地域的酸雨、融雪剂腐蚀环境。在结构校核阶段，重点验证了卡扣的拔出力，确保在120km/h的高速行驶工况下，徽章不会因为气流冲击出现松动脱落，卡扣的弹性臂厚度设置为0.8mm，反复拆装5次后弹性衰减率不超过10%，满足后期车辆改色、标识更换时的拆装需求。徽章背面与车身贴合的区域预留0.2mm的背胶粘贴槽，

　　安装时可填充3M双面胶作为辅助固定，配合卡扣结构形成双重固定保障，背胶槽的深度刚好容纳双面胶的厚度，不会出现胶层溢出污染周边车漆的问题。从造型细节来看，箭头两侧的曲面做了微弧处理，曲率与常见家用车翼子板的曲面曲率匹配度达到85%以上，安装后徽章与车身曲面的贴合缝隙控制在0.2mm以内，不会出现明显的翘边，既提升了视觉上的一体感，也能避免缝隙处积存泥水、灰尘，减少后期清洁的工作量。下部的基座造型做了内收的圆弧过渡，与上部箭头主体形成流畅的视觉衔接，不会出现生硬的结构转折，即使近距离观察也能保持精致的视觉效果。针对不同的安装位置，这款徽章的结构也预留了适配调整空间：如果安装在平整的中网饰条上，可直接使用背面卡扣固定；如果安装在带有轻微弧度的车身曲面上，定位柱的长度可根据安装面的弧度做0.5mm范围内的裁切调整，不需要重新开模制作，大幅提升了不同车型的适配性。在标识区域的工艺设计上，字样的字体笔画宽度不小于1mm，保证蚀刻或填漆工艺的可实现性，不会出现笔画断连、漆层填充不饱满的问题，字样的深度统一控制在0.3mm，填漆后经过打磨抛光，字样表面与徽章整体表面齐平，长期使用不会出现漆层被剐蹭脱落的情况。
