定制款红黑配色汽车装饰标识结构设计

　　这款定制汽车标识件的设计，最初是面向改装车市场的个性化装饰需求展开的，区别于量产车的原厂统一标识，这类定制件需要兼顾视觉辨识度与装车适配性，既要满足车主对车辆外观差异化的诉求，也要符合外饰件的安装、耐久相关的工程要求。从结构上看，该标识采用分体式组合结构，主体红色标识区域做了圆角矩形的基底处理，边缘做了0.8mm的倒角过渡，避免装车后出现锐边磕碰的风险，同时也能在车辆行驶过程中减少气流冲刷带来的风阻异响。中间的黑色贯穿结构并非单纯的装饰元素，其内部预留了3M胶粘贴的定位槽，同时在两端设置了隐藏式的卡扣位，可适配不同车型的中网、尾门、翼子板等常见安装位置的安装孔位，不需要额外对车身进行打孔破坏，这也是改装类外饰件设计时优先考虑的安装边界要求，避免对原车漆面、结构造成不可逆的损伤。

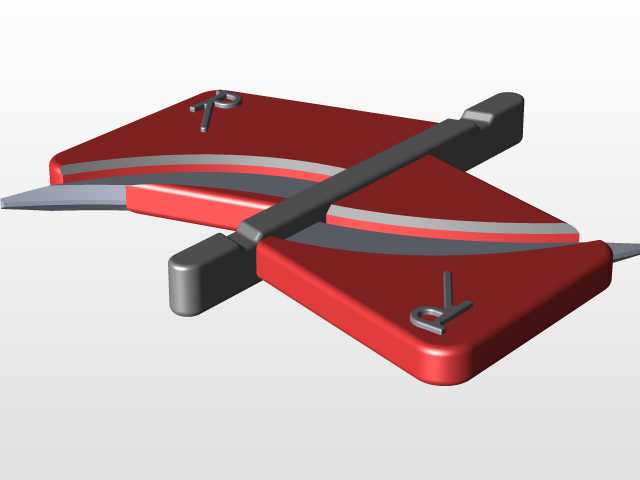

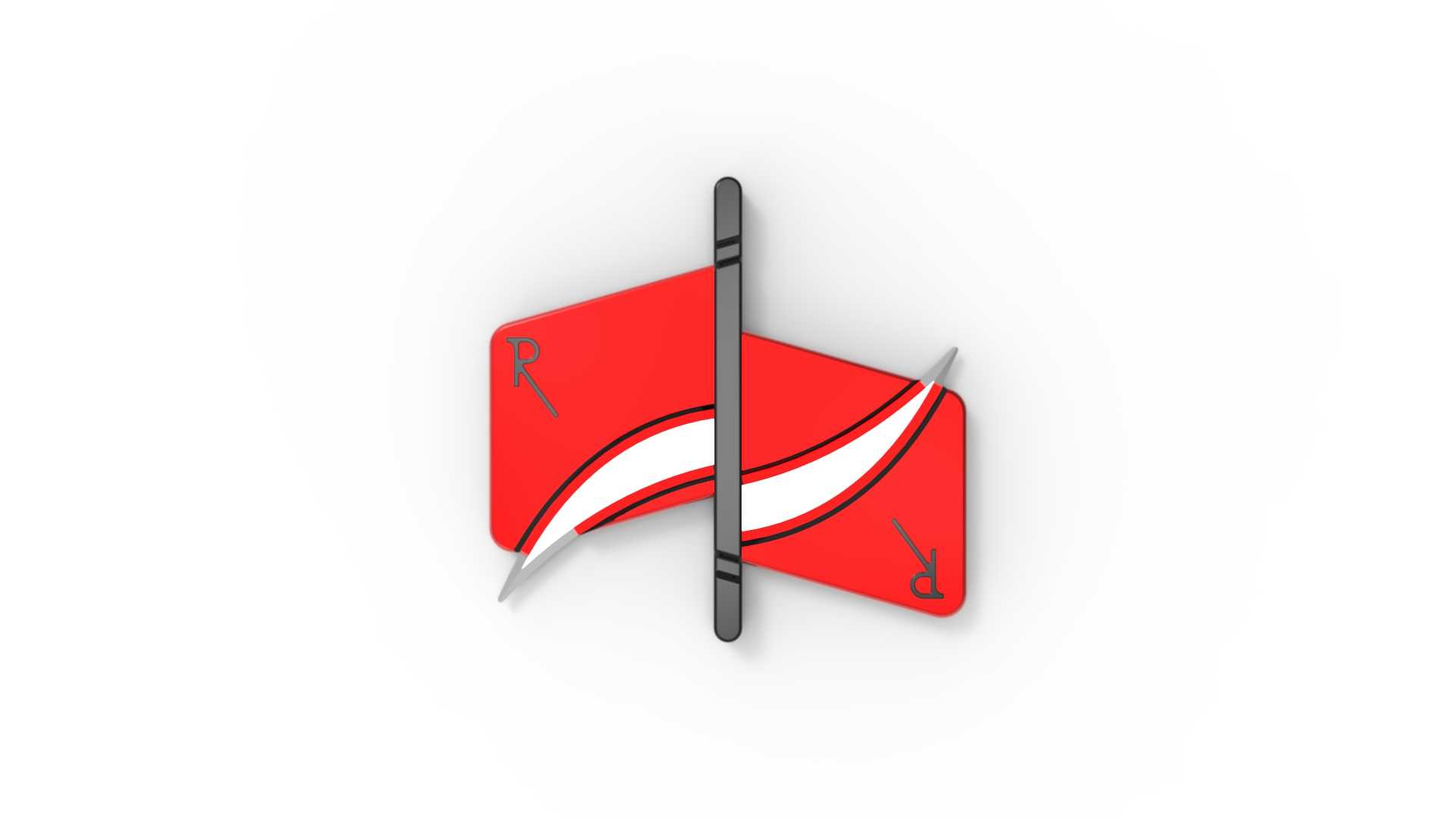

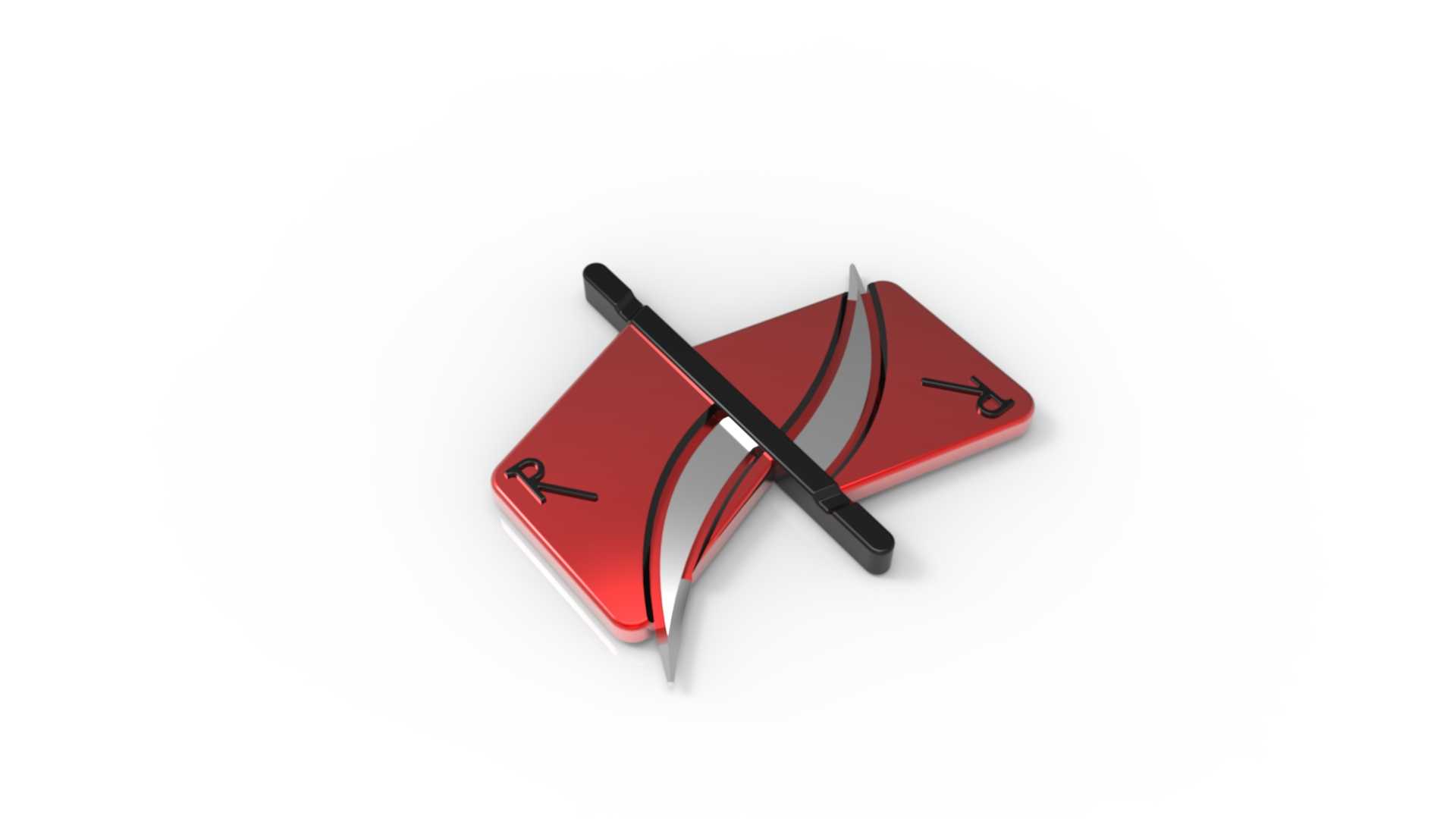

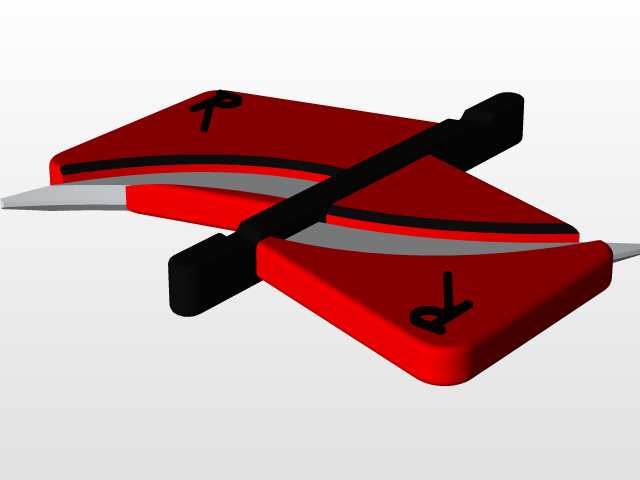

　　标识表面的红色区域采用了仿金属烤漆的质感设计，建模阶段就对表面做了微弧面处理，而非完全的平面结构，0.3mm的微凸弧度可以让光线在表面形成更自然的反光效果，避免平面结构在强光下出现大面积的反光眩光，同时也能减少雨水、灰尘在表面的积存，日常使用中更易清洁。中间的银色装饰刃状结构，做了分层的厚度设计，最薄处仅0.5mm，最厚处与黑色贯穿结构齐平，形成错落的立体层次感，建模时特意对该结构的边缘做了钝化处理，防止突出的锐边在洗车或者日常触碰时造成划伤。黑色贯穿结构的截面做了类椭圆的流线型处理，顺着车辆行驶方向的截面做了导风斜面，在高速行驶时可以减少气流在标识位置形成的紊流，降低风噪的产生，这一点很多纯装饰取向的标识设计会忽略，实际装车后高速工况下的风噪差异会非常明显。

　　从安装尺寸边界来看，整个标识的整体长度控制在120mm以内，宽度控制在60mm以内，厚度最大处不超过8mm，这个尺寸区间可以适配绝大多数家用轿车、SUV的中网间距以及尾门标识安装位，不会因为尺寸过大遮挡原车的雷达探头、摄像头等外装电子元件，也不会因为尺寸过小导致视觉上不够协调。基底部分的背面做了整面的网格状加强筋，筋条高度1mm，宽度0.8mm，间距5mm，既可以减少塑料注塑生产时的缩痕问题，也能提升整个标识的结构强度，在车辆行驶过程中遇到碎石冲击、高低温交变工况时，不会出现基底变形、表面涂层开裂的问题。标识上的专属图案采用了下沉式的凹槽设计，凹槽深度0.2mm，后续生产时可以做填色处理，也可以直接做金属镶嵌件的装配位，相比直接印刷在表面的图案，这种结构的图案耐久度更高，不会因为长时间的日晒雨淋出现图案脱落、掉色的问题。

　　在实际的应用场景中，这类定制标识除了用于民用改装车的外观装饰，也可用于汽车俱乐部的团队车辆标识、赛事活动的参赛车辆标识、车企线下活动的专属纪念标识等场景，设计时预留的多安装位结构，让它既可以粘贴在车身外表面，也可以通过额外的固定支架安装在车头格栅、车顶行李架等位置，适配不同的使用需求。建模阶段对各个零件的配合间隙做了严格的控制，分体零件之间的配合间隙控制在0.1mm以内，既保证装配时的便利性，也不会因为间隙过大出现装车后松动、异响的问题。所有的转角位置都做了不同半径的圆角过渡，没有尖锐的内角结构，一方面是符合外饰件的安全要求，另一方面也能避免注塑生产时出现应力集中导致的零件开裂问题。针对不同的生产工艺，模型也预留了足够的工艺余量，如果采用ABS注塑生产，各个面的拔模斜度控制在1.5度，不需要后续做额外的结构修改就可以直接开模生产；如果采用金属CNC加工的工艺，也可以直接将模型拆分后进行编程加工，不需要重新做结构的重构。
