科幻飞碟造型创意概念飞行器结构

　　这款碟形概念载具的结构设计，最初是为航天科普展项的互动演示装置做的结构原型，后续也可适配科幻主题文旅项目的动态装饰载体、影视特效道具的等比例缩放制作场景。整体采用上下对合的双碟壳分体结构，上下壳体的边缘做了等距分布的凸起定位结构，既可以在合模状态下保证壳体周向的定位精度，避免装配后出现周向错位，也能在壳体开合演示时作为限位触点，配合内部的升降驱动结构实现开合角度的精准控制。上下壳体之间预留的环形间隙，除了布置中间的发光模拟结构外，还可根据实际使用需求加装环形灯带、雾效输出管路，在展陈场景下模拟载具启动时的能量环效果。

　　从结构设计逻辑来看，上下碟壳均采用薄壁回转体构型，曲面过渡处做了连续的曲率顺滑处理，没有出现曲率突变的折角，一方面是降低曲面加工或者3D打印制作时的支撑耗材用量，另一方面也能减少壳体表面的应力集中点，在做等比例放大制作大型展陈装置时，壳体自身的结构强度更易保证，不需要额外增加过多的内部加强筋就能满足静态展示或者低速动态演示的结构刚度要求。壳体周向分布的凸起结构，并非单纯的装饰造型，在实际展陈应用中，这些凸起位置可以预留传感器安装位，用来搭载人体感应模块，当观展人员靠近到设定距离时，触发壳体开合、灯光启动的互动效果，不需要额外在壳体表面开孔破坏整体造型的完整性。

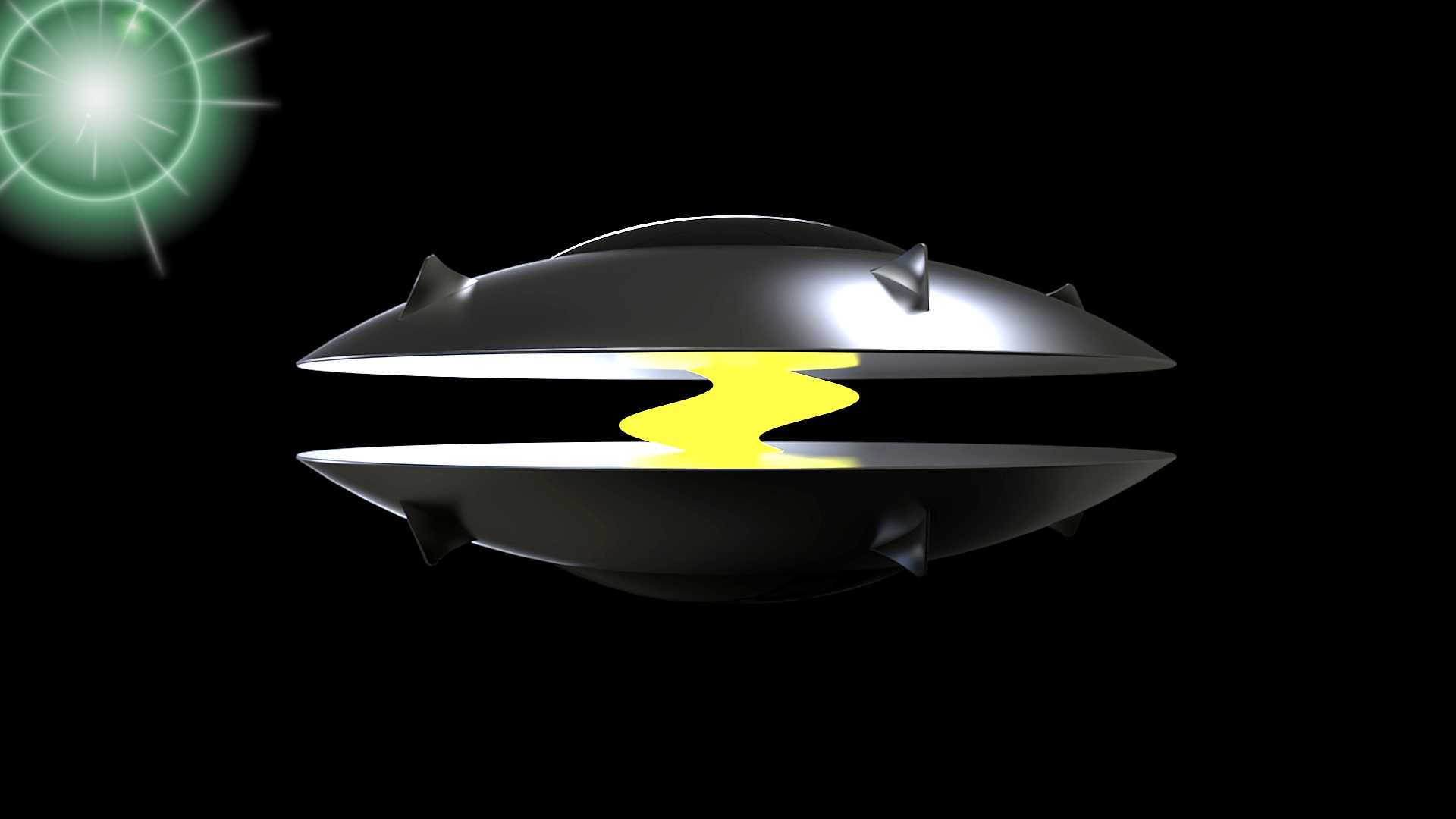

　　中间的能量模拟结构采用不规则的流线型构型，上下两端分别与上下碟壳的中心定位座连接，定位座处设计有快拆结构，在做内部元器件维护时，不需要完全拆分上下碟壳，只需要拆开中心位置的快拆卡扣就能更换内部的发光组件、驱动线路，大幅降低后期运维的拆装工作量。从安装边界来看，该结构如果做1:10的缩比展示模型，整体直径控制在600mm范围内，高度控制在220mm，底部预留三个均布的M6螺纹安装孔，可以直接固定在展陈台的预埋安装板上，不需要额外设计定制转接支架；如果做等比例的大型户外展陈装置，上下壳体的壁厚可根据实际尺寸调整至8-12mm，底部的安装法兰可直接与混凝土基础的预埋螺栓连接，抗风等级可满足户外露天展陈的要求。

　　在功能适配性上，该结构的内部空腔预留了足够的走线空间，除了基础的灯光演示功能外，还可以在下部碟壳的空腔内加装低速旋转驱动组件，实现整个载具的低速自转效果，配合顶部的光束发射装置，能够高度还原科幻作品里飞碟的运行状态。上下壳体的对接面设计有环形的密封槽，如果是用于户外场景，可以在密封槽内加装橡胶密封条，避免雨水渗入内部空腔损坏电气元件；如果是用于室内互动展项，密封槽位置可以替换成磁吸条，让上下壳体的开合动作更顺畅，同时降低合模时的碰撞噪音。

　　从建模逻辑上，整个结构以中心轴线为回转基准，所有周向分布的凸起结构均采用圆周阵列方式生成，保证每个凸起的位置度误差控制在0.1mm以内，在做模具开模或者3D打印拆分时，能够直接沿分型面拆分上下模，不需要做复杂的侧抽芯结构，大幅降低生产制作的成本。曲面建模时全程采用G2连续的曲面过渡，壳体表面没有明显的拼接棱线，后期做表面喷涂处理时，漆面的附着效果更均匀，不会在棱线位置出现积漆或者流挂的问题。中心的能量结构采用独立的零件建模，可根据不同的展示需求替换成不同造型的能量组件，不需要改动上下碟壳的主体结构，具备很强的拓展适配性，能够满足不同主题展陈、影视道具制作的差异化需求。
