运动款汽车三辐式转向操控盘结构设计

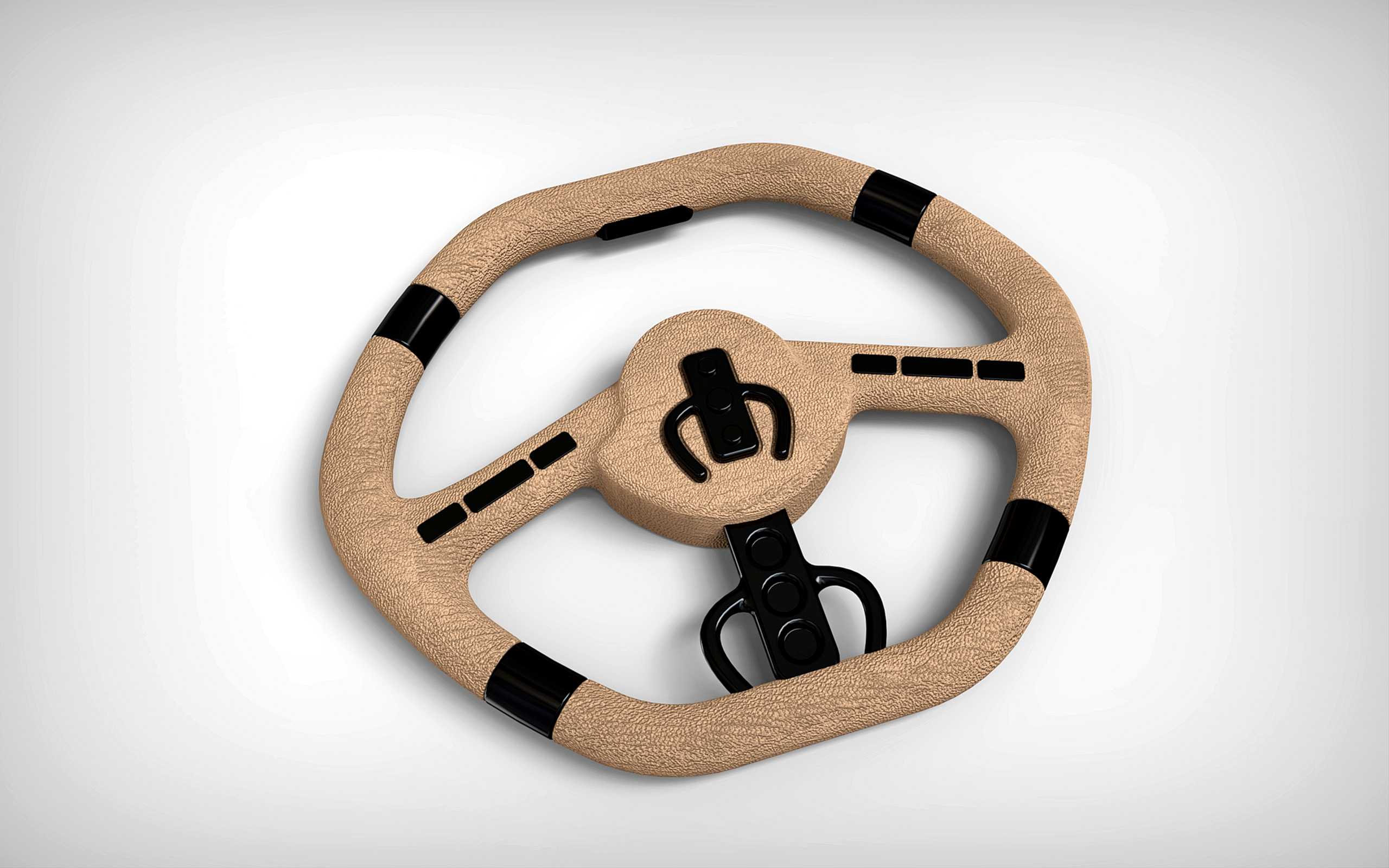

　　这款转向操控盘的设计，首先围绕驾驶场景的人机交互需求展开，日常城市通勤、赛道驾驶、长途巡航等不同工况下，驾驶员与转向部件的接触时长、握持力度、操作角度都存在明显差异，设计阶段首先对握持区域的截面轮廓做了多轮迭代，轮圈的握持段采用贴合手掌自然弯曲的椭圆截面，而非正圆形结构，避免长时间握持时手掌局部应力集中，同时在轮圈的3点、9点、6点方位设置了黑色防滑包覆段，对应驾驶员常规握持的三个核心点位，表面做了细微的凹凸纹理处理，即使手掌出汗也能保持足够的摩擦系数，不会出现操作打滑的问题。

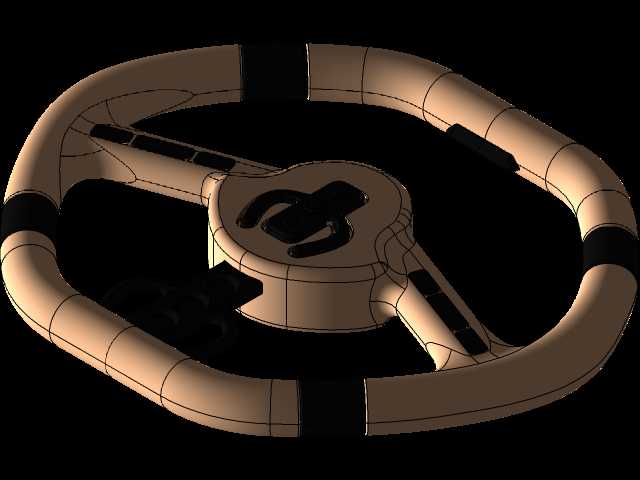

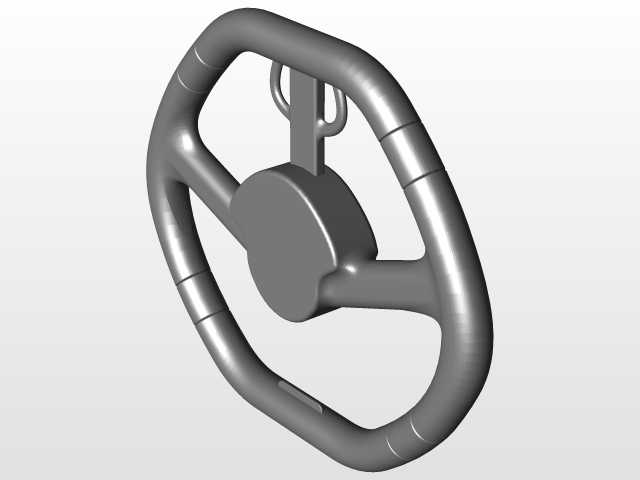

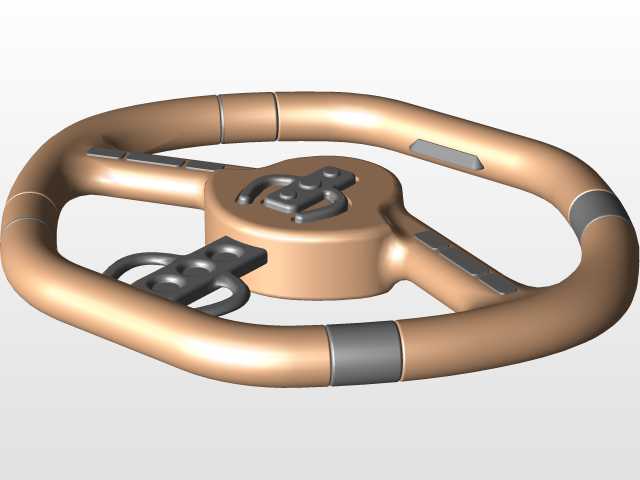

　　从结构布局来看，采用三辐式连接架构，相比传统四辐结构，三辐设计能给驾驶员腿部留出更多上下车的活动空间，同时辐条的宽度做了收窄处理，不会遮挡后方仪表盘的转速、车速等核心显示区域，辐条表面集成的条状凸起结构，一方面是作为装饰件提升视觉层次感，另一方面也能在驾驶员盲操作时提供触觉定位参考，方便快速识别多功能按键的区域边界。中心的轮毂座部分做了内凹式造型，既预留了安全气囊模块的安装空间，也让中心区域的视觉重心更集中，下方延伸的拨杆结构对应灯光、雨刮或者换挡拨片的安装位，拨杆的操作行程按15度的摆动角度做了边界限位，操作力度设置在8-12N的区间，符合多数驾驶员的操作施力习惯，不会因为力度过轻导致误触，也不会因为力度过大增加操作疲劳。

　　安装边界方面，中心轮毂座的连接花键采用行业通用的标准齿形参数，适配多数乘用车型的转向柱安装接口，轮圈的整体外径控制在350mm-360mm的区间，属于运动型车型常用的尺寸范围，既不会因为直径过大导致转向比偏大、操作笨重，也不会因为直径过小丢失转向的路感反馈，轮圈的包覆层采用软质复合结构，内层是硬质支撑骨架保证整体结构强度，外层是软质发泡层加表面包覆材质，碰撞时能提供足够的缓冲性能，降低驾驶员胸部、头部撞击时的伤害值。

　　设计过程中还对整体的动平衡性能做了校核，轮圈和辐条的质量分布沿中心轴对称，高速行驶转动时不会出现偏心抖动的问题，各个连接部位的圆角过渡都做了R3以上的处理，避免尖锐棱角在碰撞时造成二次伤害，辐条与轮圈的连接位置做了加强筋结构，能承受1500N以上的径向冲击力，满足转向部件的强度测试要求，即使遇到紧急情况驾驶员大力握持转向，也不会出现结构断裂、变形的问题。

　　实际装车应用中，这款转向盘的造型风格偏向运动定位，适配性能取向的乘用车型、改装车型，握持区域的包覆材质触感偏细腻，同时兼顾防滑性能，中心区域的安装位预留了多功能按键、安全气囊、喇叭触点的安装空间，不需要额外做结构修改就能完成总成装配，轮圈下方的辐条做了内收设计，驾驶员做大角度转向打方向时，手臂不会和辐条发生干涉，连续操作转向时的动作流畅度更好。
