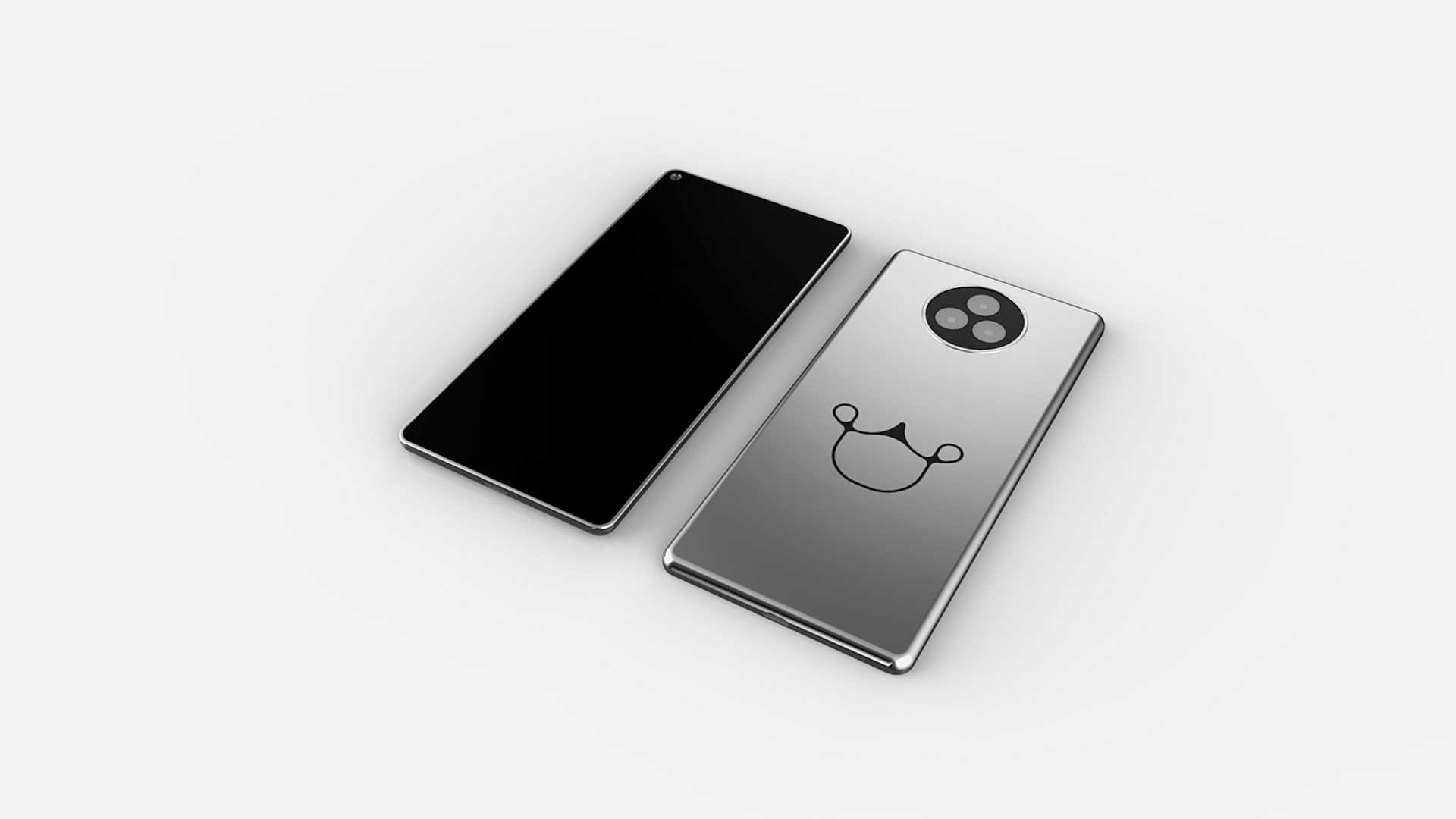

直板全面屏后置圆形模组智能手机外观结构

　　适配绝大多数成年用户的单手握持拇指覆盖范围，屏幕圆角的R角参数需要和中框弧度做连续过渡，避免屏幕边缘与中框衔接处出现台阶差，同时屏幕与中框之间的点胶槽宽度预留0.3mm，保证粘接密封的可靠性，满足日常泼溅防护的基础要求。再讲设计思路的落地，这款机型的后置摄像头采用圆形居中排布的模组方案，圆形模组的外凸高度控制在1.2mm以内，模组外圈做金属装饰圈的倒角过渡，既避免镜头玻璃直接接触放置平面产生刮花，也能让模组凸起的视觉感更柔和，不会出现突兀的割裂感；后盖采用AG雾面质感的曲面设计，侧边弧度从后盖边缘向中框做2.5D弧度过渡，握持时的受力面均匀分散在手掌接触区域，减少长时间持握的压痕；机身底部预留Type-C接口、日常做消费电子结构方案时，这类直板全面屏机型的三维数模是很常用的参考载体，先从实际应用场景说起，这类机型覆盖日常通讯、移动办公、影音娱乐、移动支付等绝大多数民用消费场景，结构设计需要平衡握持手感、内部器件堆叠、散热通道预留、外观辨识度几个核心维度，不能只做外观曲面而忽略实际装配的边界约束。先讲外形尺寸与安装边界的考量，常规直板机型的机身厚度控制在7.8mm到8.6mm区间时，既能容纳4500mAh左右容量的电芯、后置多摄模组、主板堆叠与中框加强筋，也能保证单手握持时的侧边贴合度，不会因为过厚导致持握硌手，也不会因为过薄压缩器件安装空间导致结构强度不足；机身宽度控制在72mm到76mm区间时，

　　扬声器出音孔与麦克风拾音孔的安装位，出音孔的孔径控制在0.8mm，既保证出声面积，也能避免日常使用中灰尘异物直接进入腔体，顶部预留红外发射窗口与降噪麦克风的开孔位置，开孔位置与内部PCB板的器件位置严格对齐，避免出现结构干涉。从功能特性的结构适配来说，机身内部的中框采用铝合金一体成型工艺，中框上预留主板定位柱、电池仓限位筋、摄像头模组定位槽，各个定位特征的公差控制在±0.05mm，保证装配时各个器件的对位精度，不会出现屏幕排线挤压、电池晃动、模组偏移的问题；后盖与中框的卡扣位均匀分布在机身四周，卡扣间距控制在15mm以内，保证扣合后的缝隙均匀度，同时在按键位置预留独立的按键固定槽，按键的行程预留0.3mm，保证按压手感的一致性，

　　不会出现按键卡滞、松动的问题。实际做结构验证时，这类数模可以用来模拟跌落测试的受力点分布，尤其是四个边角位置的加强筋厚度需要做到1.2mm以上，分散跌落时的冲击能量，避免屏幕碎裂或者中框变形；后置圆形模组的周边需要做局部加厚处理，因为模组位置是后盖受力的薄弱区域，日常放置时如果有外力挤压，加厚的结构可以避免后盖凹陷顶到镜头模组；屏幕的支撑钢片需要覆盖整个屏幕背面，钢片厚度0.2mm，既可以分散屏幕受到的按压应力，也能辅助主板区域的散热，将核心处理器的热量均匀传导到中框区域散出。很多新手做这类数码产品建模时容易只关注外观曲面的顺滑度，忽略内部器件的安装边界，比如摄像头模组的高度如果没有预留足够的空间，

　　后期做堆叠时就会出现后盖盖不上的问题，或者电池仓的尺寸如果没有考虑电芯的公差范围，量产时就会出现电池装不进去或者晃动的问题；还有侧边按键的位置，需要距离机身拐角15mm以上，避免单手握持时误触，同时按键的凸起高度控制在0.4mm，既方便盲操作识别，也不会因为凸起过高容易被磕碰损坏。另外机身的密封设计也需要在建模阶段就考虑到位，屏幕与中框之间、后盖与中框之间的密封胶条安装槽需要连续无断点，Type-C接口周边预留密封泡棉的安装位，麦克风和扬声器的开孔位置需要贴防水透气膜，这些结构特征都需要在三维数模里准确体现，不能等到后期开模阶段再补，否则会大幅修改模具结构增加成本。从实际用途来说，这类精准的外观结构数模既可以作为消费电子设计的方案参考，用来快速调整机身比例、模组位置、弧度参数，也可以用来做结构干涉检查、装配工艺验证，甚至可以作为周边配件设计的基准，比如手机壳、钢化膜的尺寸匹配都需要依托准确的机身数模来做开模参考，保证配件的贴合度与开孔对位精度。
