BULLET款椭圆汽车标识徽章结构设计

　　做汽车外饰标识件设计快十二年，经手的各类车标、装饰徽章少说也有两百多款，这次的椭圆造型BULLET标识，是针对定制化改装车型做的专属外饰件方案。这类标识件的应用场景其实比常规量产车标更广，除了车头中网、尾门的常规安装位，还可以适配侧裙装饰位、内饰中控点缀位，甚至改装车主的定制钥匙壳、周边装饰件也能沿用同套曲面数据，不用重复做曲面重构。

　　先从安装边界说起，这类椭圆徽章的外轮廓做了1.2mm的圆角包边，整体长轴控制在128mm，短轴72mm，这个尺寸是经过多轮实车适配验证的——装在常规家用车中网位置不会遮挡进气格栅的有效通风面积，装在尾门时也不会和后备箱开关、倒车影像摄像头的安装位产生干涉，背面预留的3M胶粘贴槽深度是0.8mm，刚好适配常用的0.6mm厚度车用泡棉胶，粘贴后胶层不会溢出徽章边缘，同时能保证在120km/h高速行驶时的风阻拉扯下不会脱落，要是用户需要螺丝固定的版本，背面两个定位柱的中心距是96mm，柱径3.2mm，适配市面上绝大多数改装车标通用的安装孔位，不用额外在车身上扩孔。

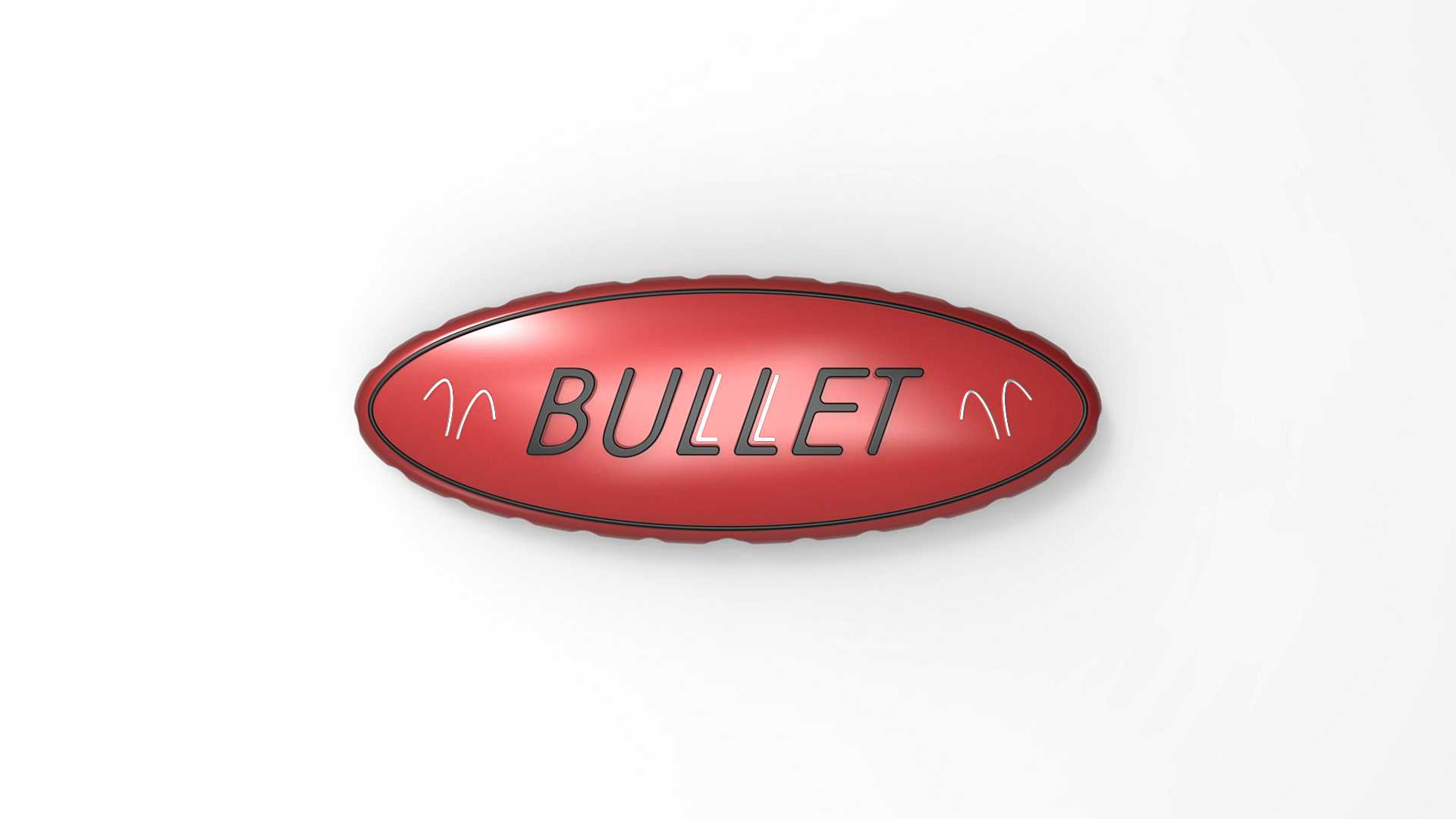

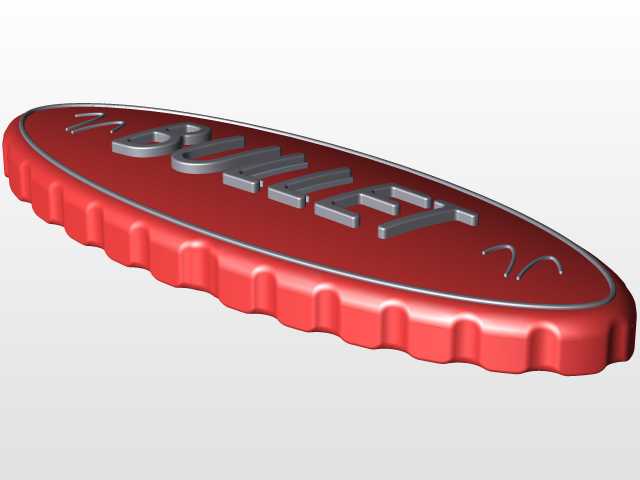

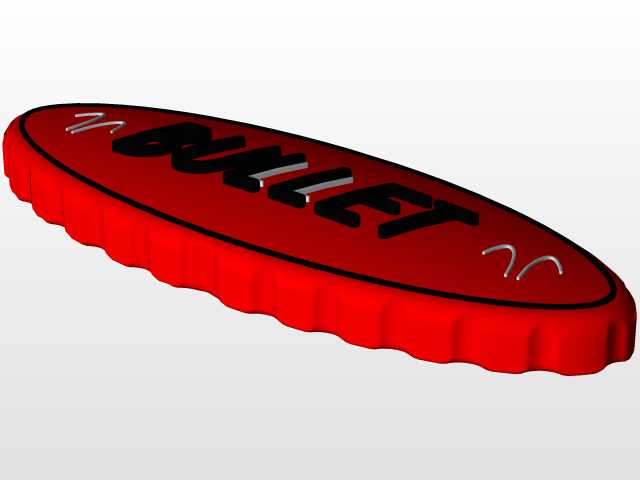

　　设计思路上没有走常规平面印刷徽章的路线，整体做了2.5mm的弧面隆起，曲面曲率和常规家用车引擎盖的表面曲率做了匹配，粘贴后不会出现边缘翘边的问题，表面的BULLET字体做了0.3mm的下沉雕刻处理，字体边缘做了0.15mm的小圆角，避免后期做表面处理的时候出现积漆、流挂的问题，两侧的装饰线条和字体下沉深度保持一致，整体视觉上的层次感不会因为凹凸差过大显得突兀。徽章的边缘做了仿缝线的压纹结构，这个结构不是单纯的装饰，实际生产中压纹结构可以提升徽章边缘的结构强度，避免ABS注塑成型的时候出现边缘翘曲变形，同时压纹的凹槽深度控制在0.2mm，后期做表面镀铬或者喷红漆的时候，凹槽里的漆层厚度更容易控制，不会出现溢色问题。

　　功能特性上，这类定制徽章和量产车标最大的区别是适配性更强，曲面数据做了分层面处理，外层的曲面是外观面，中层是定位基准面，背面是安装贴合面，三个层面之间的拔模角度统一做了1.5度，不管是做ABS注塑、亚克力切割还是金属压铸，都能直接用这套数据开模，不用再做拔模修正。外观面的表面粗糙度要求控制在Ra0.8以下，做高光烤漆或者真空镀膜的时候能直接达到镜面效果，不用额外做抛光处理。另外考虑到户外使用的耐候性，徽章的壁厚统一做了2.5mm，这个厚度既能保证注塑成型时不会出现缩痕，也能在日常使用中抵御小石子的冲击，不会出现开裂、凹陷的问题。

　　实际做结构校核的时候，特意把徽章的安装贴合面做了微弧处理，不是完全的平面，因为汽车的安装面大多是带有弧度的曲面，完全平面的徽章粘贴后边缘会有缝隙，容易进灰进水，时间长了胶层失效脱落，微弧面的曲率可以适配绝大多数车型的安装面弧度，粘贴后缝隙控制在0.1mm以内，配合车用泡棉胶的填充性，完全可以做到防水防尘。另外字体的雕刻深度没有做太深，是因为过深的凹槽容易积存灰尘、雨水，时间长了会在凹槽里留下水渍，不好清理，0.3mm的深度既能保证视觉上的立体感，日常洗车的时候用抹布一擦就能清理干净，不会留卫生死角。

　　之前做过不少类似的椭圆徽章，最容易出问题的就是边缘包边的处理，这次特意把包边的厚度做了渐变处理，最外侧的边缘厚度是1mm，往内侧逐渐过渡到2.5mm的主体壁厚，这样既不会因为边缘过薄在安装的时候割手，也不会因为边缘过厚显得整个徽章笨重，视觉上更轻薄精致。背面的胶贴槽做了网格状的加强筋，筋高0.6mm，筋宽1mm，既可以节省注塑材料，也能提升背面的结构强度，粘贴的时候胶层和加强筋之间的空隙可以排出空气，避免粘贴后出现鼓包，让胶层和徽章背面完全贴合，提升粘接强度。
