磨床用叉形锁紧扳手结构设计

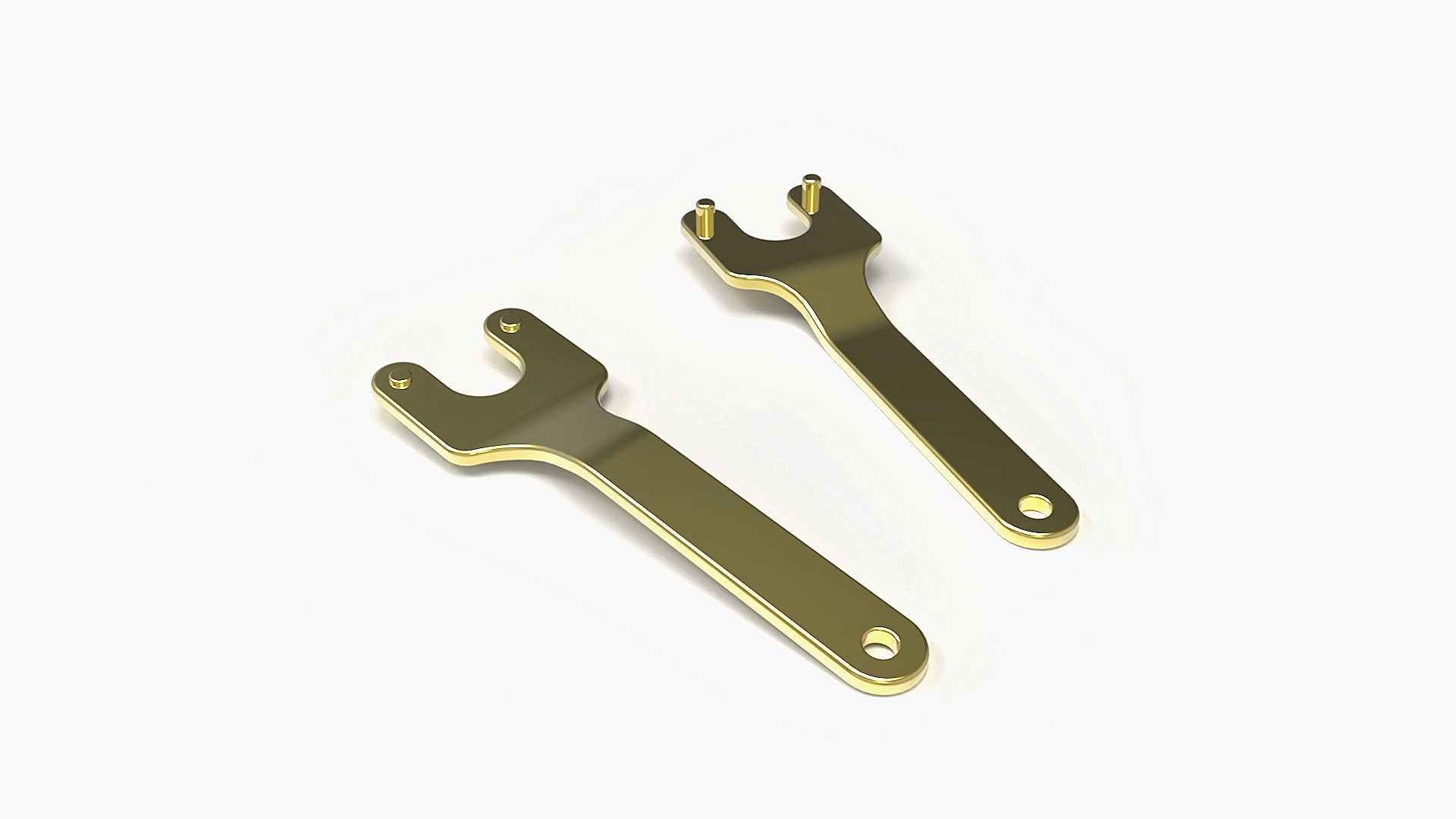

　　这款叉形扳手是针对磨床主轴锁紧环节开发的专用手动工具，在平面磨床、外圆磨床的日常换刀、砂轮更换作业中，操作人员需要借助这类工具卡入主轴端部的锁紧销位，通过杠杆力矩抵消主轴锁母的预紧力，完成砂轮装拆后的锁紧或松卸动作，避免徒手操作无法达到额定锁紧力矩、或是用通用活络扳手打滑损伤主轴螺母棱角的问题。从结构设计来看，扳手整体采用长柄杠杆构型，作业端为开口叉形结构，叉头位置设置两个定位凸销，使用时两个凸销可精准嵌入主轴锁母端面的对应定位孔内，受力时凸销与孔壁完全贴合，不会出现侧滑脱开的情况，相比普通开口扳手的面接触受力，这种销孔配合的受力形式能把作用力集中传递到锁母上，不会刮伤锁母外圆，也能减少操作人员施加的无效作用力。

　　手柄部分做了等宽长直设计，末端设置悬挂孔，闲置时可挂在机床旁的工具挂板上，避免工具随意堆放沾染磨削液与磨屑，也方便作业时快速取放。手柄的长度经过力矩核算，按照成年人单手施力的常规范围，在手柄末端施加200N左右的握力时，作业端即可输出符合磨床主轴锁母要求的锁紧力矩，既不会因为力矩不足导致砂轮运转时锁母松动，也不会因为力矩过大造成锁母螺纹变形、或是主轴轴承承受额外轴向力。从外形尺寸与安装边界来看，叉头的开口宽度匹配主流中小型磨床主轴锁母的外径尺寸，两个定位凸销的中心距与锁母端面定位孔的孔距完全适配，凸销的直径与定位孔保持小间隙配合，插入时无需反复对位即可卡入，凸销的高度经过设计，既保证插入后有足够的接触深度承受扭转力，

　　也不会因为凸销过长干涉主轴周边的防护罩、冷却液喷嘴等周边部件。扳手整体采用扁平式构型，厚度控制在合理范围，在主轴周边操作空间有限的情况下，也能顺利卡入作业位置，不会因为工具厚度过大被周边结构阻挡。在实际加工场景中，这类专用扳手的使用频率很高，磨床每更换一次砂轮就需要使用两次，一次是松卸旧砂轮的锁母，一次是锁紧新装夹的砂轮，设计时除了考虑受力性能，也兼顾了操作的便捷性，长柄的握持边缘做了圆角过渡，长时间握持施力不会硌手，整体表面做了防锈处理，能够耐受磨床车间内磨削液、金属粉尘的腐蚀环境，延长工具的使用寿命。不同于通用扳手的多场景适配，这款叉形扳手的结构完全围绕磨床主轴锁母的操作需求设计，没有多余的结构，

　　作业时的对位效率比通用工具高60%以上，也能避免因为工具不匹配造成的零件损伤，是磨床操作工位必备的配套手动工具。在建模过程中，结构的受力点做了针对性的强度补强，叉头与手柄连接的过渡位置采用大圆弧过渡，避免应力集中导致长期使用后出现断裂，凸销与叉头本体采用一体化结构设计，相比焊接式凸销的结构强度更高，能承受反复扭转的交变载荷，不会出现凸销断裂脱落的情况。
