直板双摄竖置后置智能手机外观结构设计

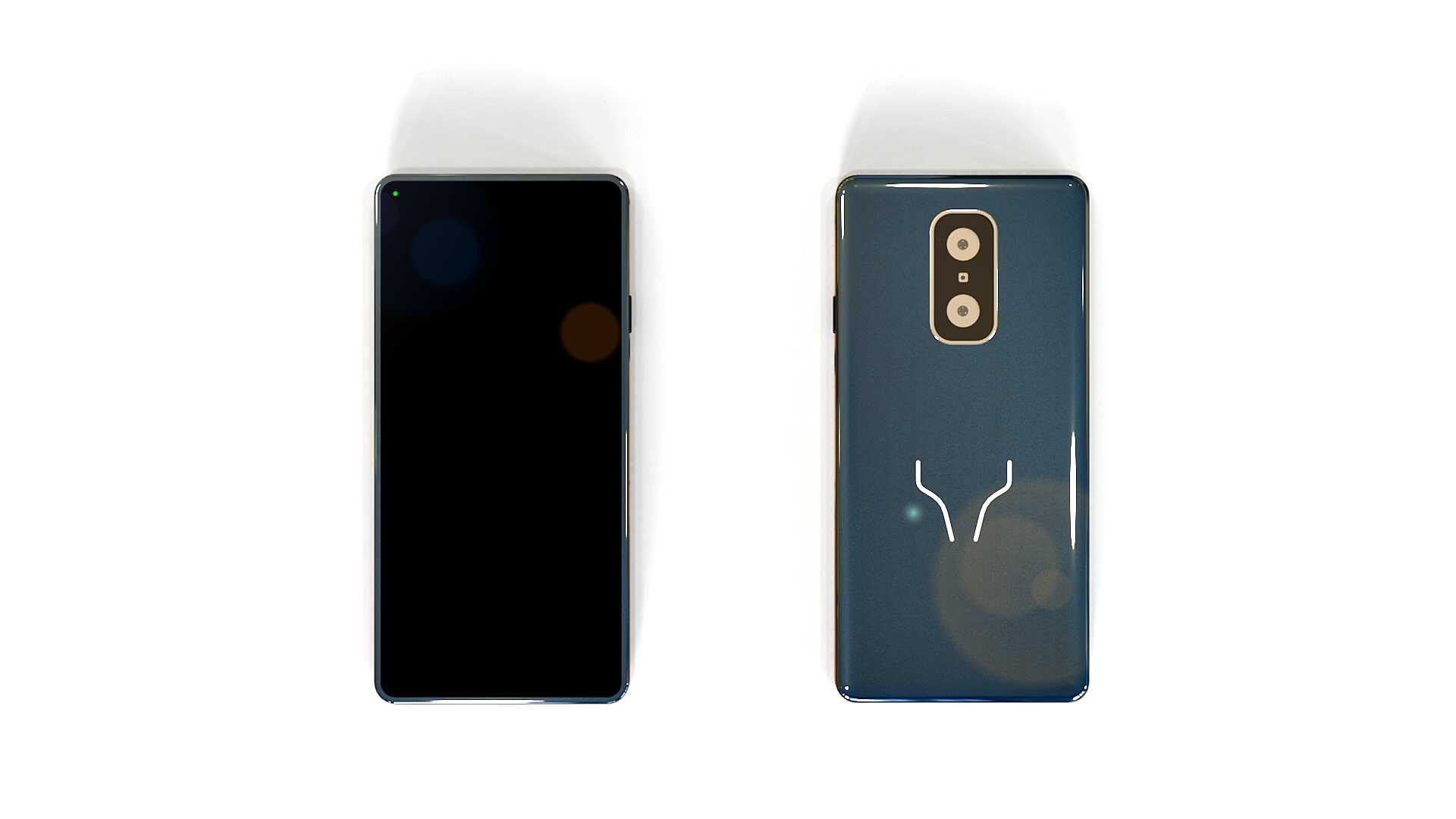

　　这款直板形态的移动通讯终端三维结构，在建模阶段就充分考虑了日常手持使用的人机交互边界，整机采用圆角矩形的外轮廓设计，四个边角的圆弧曲率经过反复调整，既避免了直角硌手的握持痛点，也兼顾了整机跌落时的应力分散需求，中框与后盖的衔接处做了微小的弧面过渡，单手握持时手掌贴合区域不会出现明显的棱角压迫感。从结构布局来看，正面采用全面屏设计方案，屏幕黑边控制在合理的装配公差范围内，顶部预留的极小开孔区域集成了前置摄像与感光元器件，避免了多余结构对屏幕显示区域的占用，屏幕下方的中框位置预留了触控反馈模组的安装空间，能够实现日常操作的震感反馈。后置摄像头区域采用竖排双摄的居中布局，摄像头模组略微凸起于后盖表面，

　　建模时特意预留了摄像头保护镜片的安装台阶，凸起高度控制在0.8毫米以内，既保证了摄像头对焦所需的光学焦距，也尽可能降低了日常放置时镜头表面被桌面磨损的概率，摄像头下方的后盖区域做了简约的线条装饰，既可以作为品牌识别的视觉元素，也能在一定程度上减少后盖指纹残留的视觉影响。侧边的物理按键集中布置在机身右侧的拇指易触区域，按键的凸起高度、按压行程都按照日常操作的力度反馈做了对应预留，按键与中框的配合间隙控制在0.1毫米，既不会出现按键晃动的松垮感，也能避免长期使用后积灰卡滞的问题。机身底部预留了充电接口、出声孔与麦克风的开孔位置，开孔的排布对齐整机的中轴线，出声孔采用等距阵列的小圆孔设计，建模时已经考虑了出声通道的密封结构预留，

　　能够避免日常使用中液体泼溅进入机身内部的风险。从应用场景来看，这款终端结构可以作为消费电子结构设计的参考案例，用于新手结构工程师练习整机堆叠、外观曲面建模、装配公差匹配的实操训练，也可以作为数码产品展示场景中的素材使用，在做消费电子类的方案演示时，能够直观呈现直板智能手机的典型结构布局。建模过程中，整机的壁厚按照常规塑料中框加玻璃后盖的方案设定为1.2毫米，内部预留了主板、电池、排线的安装空间，各个元器件的安装边界都做了对应的避让处理，电池仓的尺寸按照常规锂离子电池的规格预留，能够容纳满足一天续航需求的电池容量，主板区域的分层结构也按照堆叠方案做了空间预留，避免出现元器件干涉的问题。后盖的曲面弧度从摄像头区域向两侧中框逐渐收窄，

　　既保证了后盖的视觉纤薄感，也能让内部电池的厚度空间得到充分利用，不会因为过度追求外观纤薄而牺牲电池容量。屏幕与中框的配合采用点胶加卡扣的固定方案，建模时预留了点胶槽的位置与卡扣的安装位，能够保证屏幕装配后的结构强度，避免日常摔落时屏幕脱落的风险。摄像头模组的安装位置做了定位凸台设计，装配时能够快速对齐光轴位置，减少组装过程中的调校工作量，提升生产装配的效率。整机的外表面没有多余的突兀结构，所有的开孔、按键、模组位置都经过对称度校验，视觉上保持了简洁协调的观感，符合当下消费电子类产品的设计审美趋势，同时所有结构设计都兼顾了生产加工的可行性，没有出现无法开模或者装配难度过高的异形结构，能够直接对接后续的结构手板制作与开模验证环节。
