个性化锋翼造型汽车装饰徽标结构设计

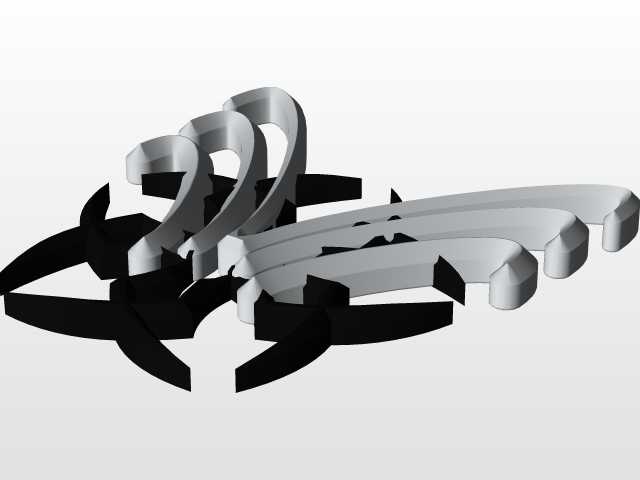

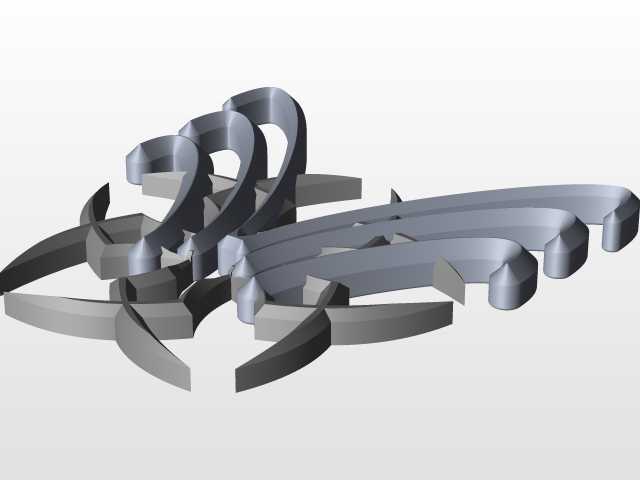

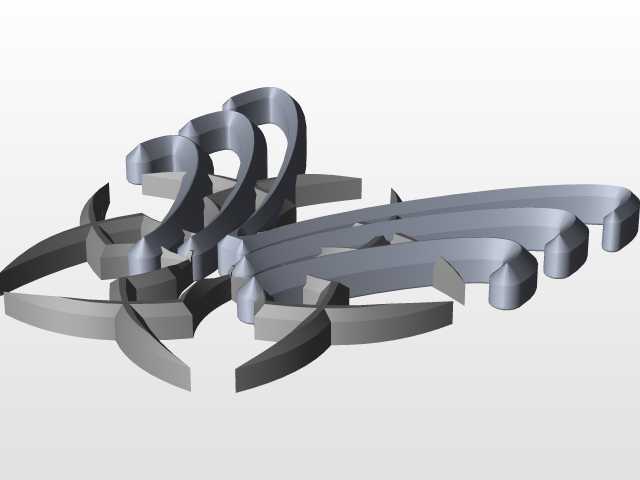

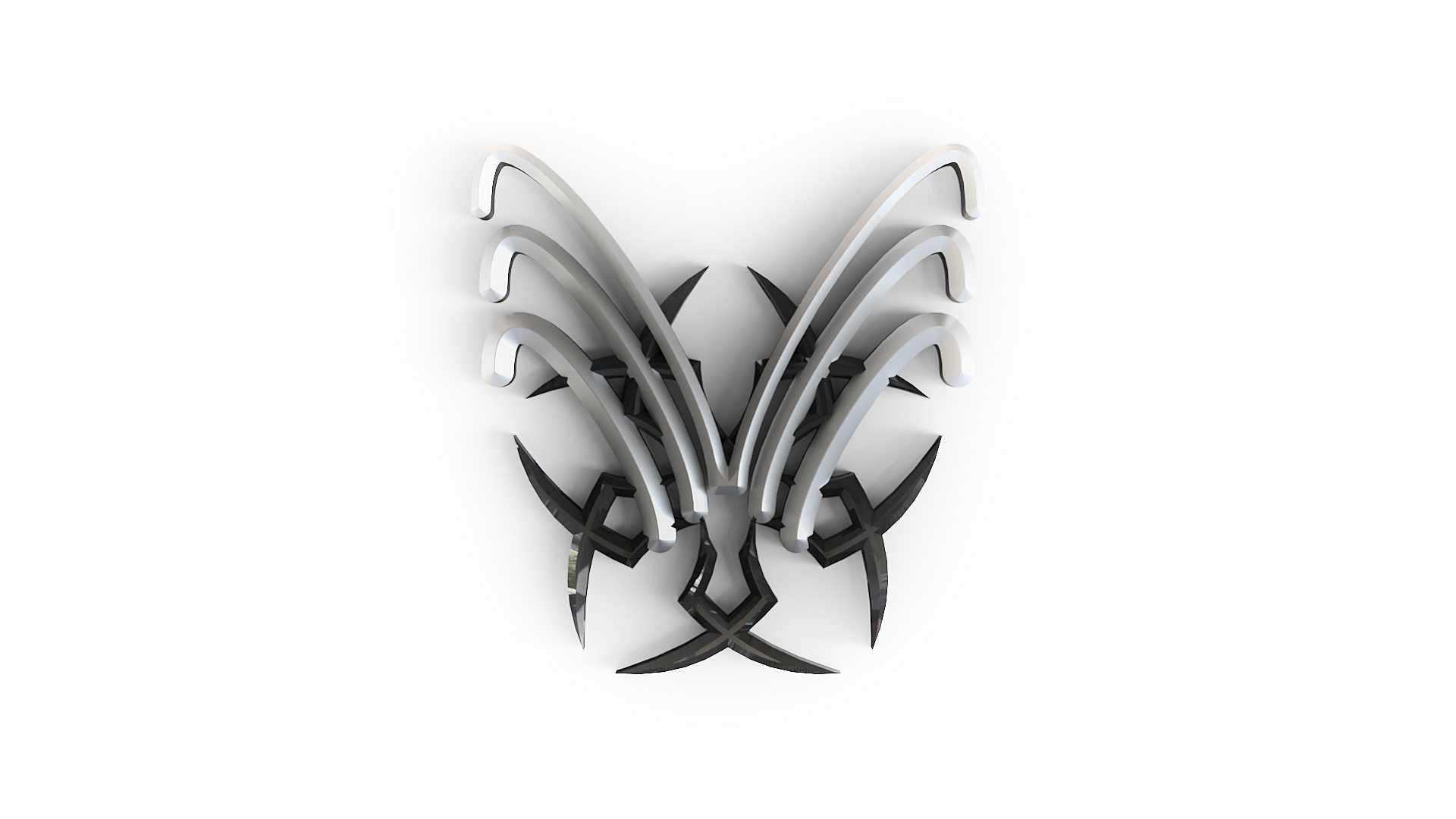

　　这款定制化汽车徽标采用对称式锋翼造型设计，整体以中心竖轴为基准做左右完全镜像布局，核心结构分为上下两个视觉层级，上层为三组逐层抬升的弧形翼片结构，下层为交叉式尖刺状支撑结构，两个层级通过中心衔接位做一体化融合，没有额外拼接缝隙，适配车身外饰件的一体成型加工需求。从实际装车应用场景来看，这类徽标主要安装于乘用车前脸格栅中央、引擎盖前端居中位置或者车尾门品牌标识区域，也可根据定制需求安装在车身侧裙、C柱装饰位，作为个性化外观升级的标识部件使用，区别于量产车型的标准化车标，这类定制徽标更多面向车辆外观改装、小众定制车型的标识配套场景，安装后可快速形成差异化的视觉识别特征。

　　在功能特性设计上，这款徽标充分考虑了外饰件的使用需求，上层翼片采用圆弧过渡的曲面造型，所有外露边缘均做了R0.8以上的圆角处理，避免车辆清洗、日常接触过程中出现尖锐边角刮划的问题，下层尖刺结构虽然视觉上呈现锐利效果，但实际所有尖端都做了钝化收边处理，符合机动车外饰件凸出物的安全规范要求。徽标的背部设计为平整安装基面，预留了3M胶粘贴槽位以及两个定位销孔，既可以通过高强度双面胶实现无损粘贴安装，也可以通过定位销配合卡扣实现与车身安装位的牢固卡接，两种安装方式可适配不同车型的安装基面结构，不需要对车身钣金做额外打孔改造，降低改装施工的难度。

　　设计过程中首先确定了中心对称的整体布局逻辑，以中心竖线为基准，每侧翼片的弧度、抬升高度都做了参数化约束，三组翼片从内到外依次向外延展12度、24度、36度，形成逐层张开的视觉张力，翼片的截面采用渐变厚度设计，靠近中心衔接位的厚度为5mm，向翼片末端逐步收薄至2mm，既保证了结构整体的刚性，也让翼片末端呈现更轻盈的视觉效果。下层的交叉支撑结构采用交错式布局，四个尖刺分支分别朝向斜下方45度、135度、225度、315度方向，与上层翼片的上扬造型形成视觉上的平衡，避免整体造型出现头重脚轻的问题，同时交叉结构本身也提升了徽标整体的结构强度，在受到外力冲击时可以通过交叉筋位分散应力，降低翼片断裂的风险。

　　从安装边界尺寸来看，这款徽标的整体横向宽度控制在120mm，纵向高度为150mm，整体厚度最大处为12mm，这个尺寸区间既可以保证视觉上的识别度，也不会超出绝大多数乘用车前脸格栅、尾门标识位的安装空间范围，安装基面的平整度公差控制在0.2mm以内，保证粘贴安装时胶层可以完全贴合车身曲面，不会出现局部空隙导致粘贴不牢、积水积灰的问题。徽标的表面处理预留了双色电镀的工艺余量，上层翼片可做亮面镀铬处理，下层交叉结构可做哑光黑或者枪灰色电镀处理，通过双色对比强化造型的层次感，同时电镀层的厚度控制在8-12μm，满足户外使用的耐盐雾、耐紫外线老化要求，长期暴露在日晒雨淋的环境下不会出现镀层脱落、变色的问题。

　　在结构校核阶段，针对车辆行驶过程中的振动工况做了专项优化，翼片与中心衔接位的过渡圆角做了加大处理，避免应力集中导致的疲劳断裂，安装位的定位销高度设计为6mm，与车身上的安装孔配合间隙控制在0.1mm，既保证安装定位的准确性，也不会因为过盈配合导致安装困难。针对高速行驶时的风阻问题，所有翼片的迎风面都做了微弧导流设计，气流经过徽标表面时可以顺着翼片曲面顺畅流过，不会产生额外的风噪，也避免了高速行驶时气流对徽标产生过大的冲击力导致脱落。整体造型没有设计易积水的凹槽结构，所有曲面都做了倾斜导水设计，雨天行驶时雨水可以顺着曲面快速流下，不会在徽标表面残留水渍形成污垢堆积，降低日常清洁维护的难度。
