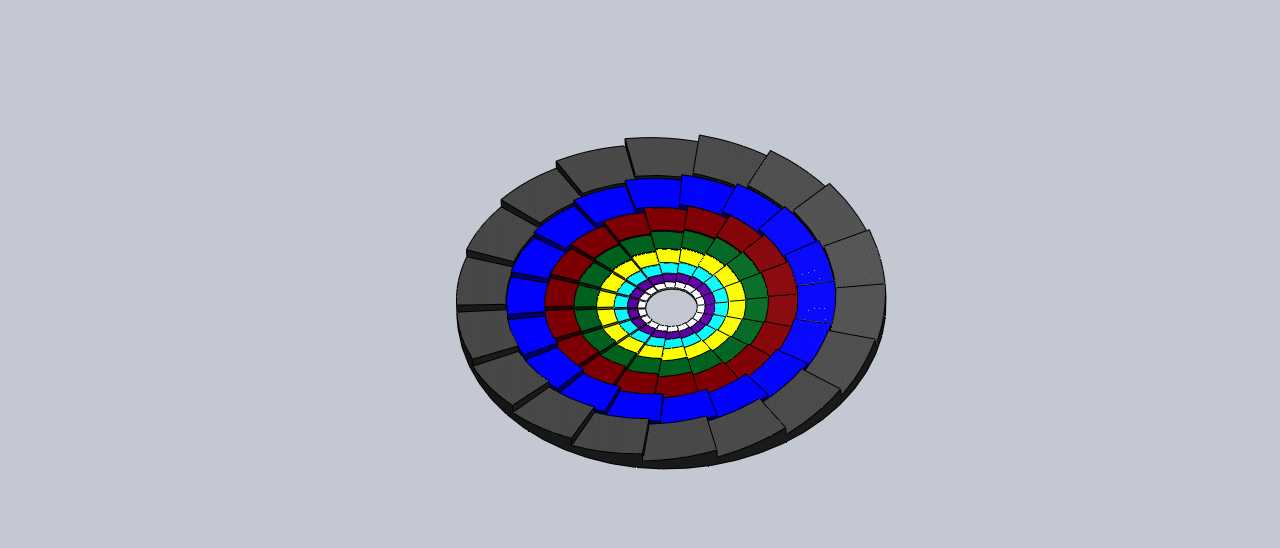

彩色分层多瓣式圆盘传动轮结构设计

　　这类多瓣式分层圆盘轮件，常应用在需要视觉分区标识的传动演示台、教学实训设备以及文创类机械装置中，区别于常规工业传动轮的统一外观设计，其分层彩色结构一方面可在装配、调试过程中快速区分不同层级的零件，降低错装概率，另一方面也能在动态运转时直观呈现轮体的转动状态，便于观察传动过程中的层级同步性。从功能特性来看，轮体中心设置标准通孔结构，可适配不同直径的传动轴，通过键槽或顶丝实现周向固定，传递额定扭矩；外圈的多瓣式凸起结构并非装饰设计，每一个瓣状结构都经过动平衡校核，在高速转动时可减少风阻，同时瓣与瓣之间的间隙可容纳传动销、啮合齿等配合件，实现与相邻轮组的间隙配合传动，避免运转过程中出现卡滞、跳齿问题。

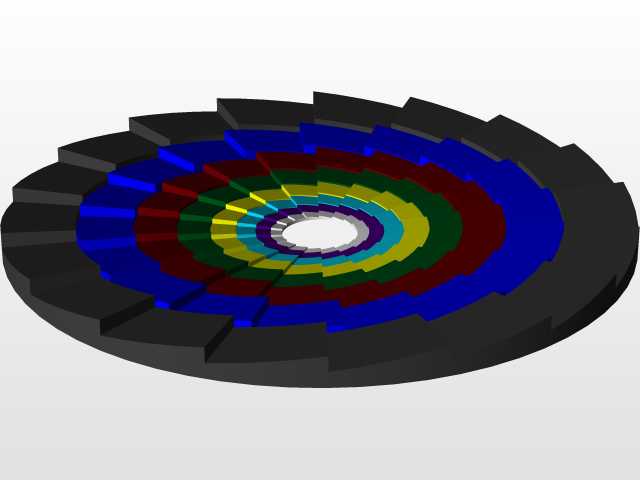

　　设计过程中首先确定了中心安装孔的基准尺寸，以孔的轴线为整个轮体的设计基准，向外逐层延伸不同直径的环形层级，每一层环形结构的厚度都经过受力验算，保证在传递扭矩时不会出现层级间的剪切断裂；外层的多瓣结构采用均匀圆周阵列排布，阵列角度误差控制在0.1度以内，保证轮体转动时的动平衡精度，避免高速运转时产生径向跳动。不同颜色的分层结构对应不同的功能区域，最内层靠近安装孔的区域为轮毂承载区，采用加厚设计提升与轴配合的结构强度，中间层为扭矩传递过渡区，通过环形凸台实现层级间的扭矩传递，最外层的多瓣结构为传动配合区，直接与外部传动件接触，表面粗糙度控制在合理范围，减少配合磨损。安装边界方面，轮体的轴向总厚度经过严格控制，

　　可适配常规安装工位的轴向空间，安装时需保证轮体端面与传动轴轴线的垂直度，避免运转时出现端面偏摆；轮体外径与相邻配合件的中心距需严格按照设计尺寸调整，保证多瓣结构与配合件的啮合间隙在合理区间，间隙过大会导致传动冲击、噪音增大，间隙过小则会出现运转卡滞、磨损加剧的问题。在实际应用场景中，这类轮件既可以作为实训教学设备中的演示构件，帮助学员理解轮系传动的层级结构与装配逻辑，也可以应用在文创机械装置、动态艺术摆件中，通过彩色分层的视觉效果提升装置的观赏性，同时保证机械传动的可靠性。设计时还考虑了零件的加工工艺性，每一层环形结构都预留了合理的拔模斜度，可采用注塑或3D打印工艺快速加工成型，多瓣结构的边角处做了圆角过渡处理，

　　避免加工过程中出现应力集中，同时也能减少安装调试过程中尖锐边角带来的操作风险。轮体各层级之间的配合采用台阶定位方式，装配时可通过台阶面快速实现各层零件的同轴定位，减少装配调整时间，提升装配效率；不同颜色的零件采用相同的基材制作，仅通过色母区分外观，保证各层零件的物理性能一致，避免因材料差异导致的热胀冷缩不均、强度差异等问题，提升轮体整体的使用寿命与运转稳定性。
