赛车风格改装车标装饰件结构设计

　　做汽车外饰改装件结构设计快十年，经手的各类车标、装饰徽章少说也有上百款，这次这款偏向竞技风格的车标设计，是针对改装车圈层用户做的定制化方案，和常规量产车的一体式压铸车标有很明显的设计取向差异。先从实际应用场景说，这类装饰徽章一般不会替代车辆原厂的主标识，大多安装在中网空位、前杠侧部、尾门平整区域或者车内防滚架、仪表台装饰位，部分玩赛道日的用户也会把它固定在拖车带盖板、头盔置物架这类个性化位置，核心作用是传递车主的改装风格取向，和车身拉花、改装包围的视觉属性一致，但因为是硬质立体结构，质感比平面贴纸强很多。

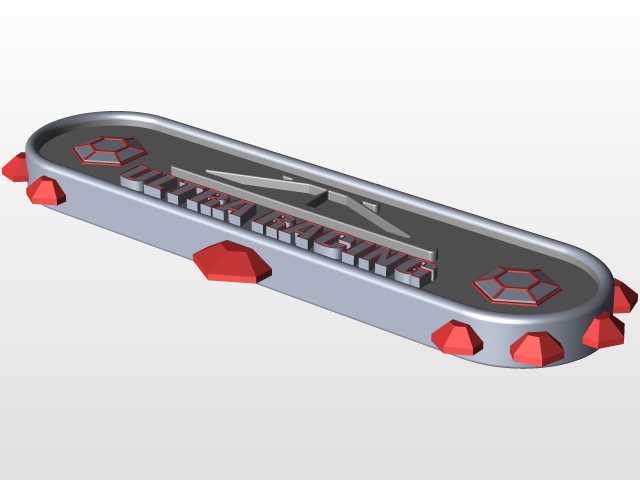

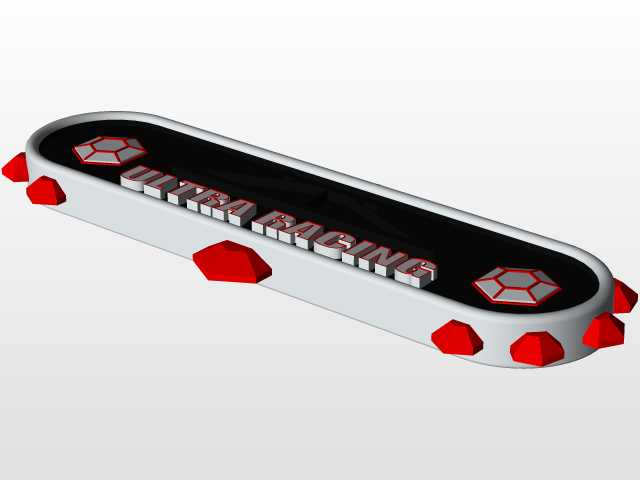

　　设计思路上最先敲定的是外围的固定结构，常规粘贴式车标靠背胶固定，在高速行驶或者赛道工况下，很容易因为气流冲击、车身振动出现脱胶翘边的问题，所以这款徽章在长圆形主体的外围，均匀布置了八组带安装孔的凸耳结构，凸耳做了红黑分色的立体造型，既可以用3M双面胶做基础粘贴固定，也能穿过细小的尼龙扎带，把徽章绑定在中网网格、防滚架管材上，双重固定的冗余设计，能覆盖从日常街车到赛道改装车的不同安装需求，哪怕是长期在高振动、高速气流冲击的工况下，也不会出现脱落移位的问题。主体轮廓做了大圆角的长圆形设计，边缘做了1.2mm的圆弧倒角，没有尖锐的外凸棱角，一方面是避免安装后刮蹭到周边的车漆或者包覆件，另一方面也符合机动车外饰件的安全规范要求，不会在意外剐蹭时造成额外的磕碰伤害。

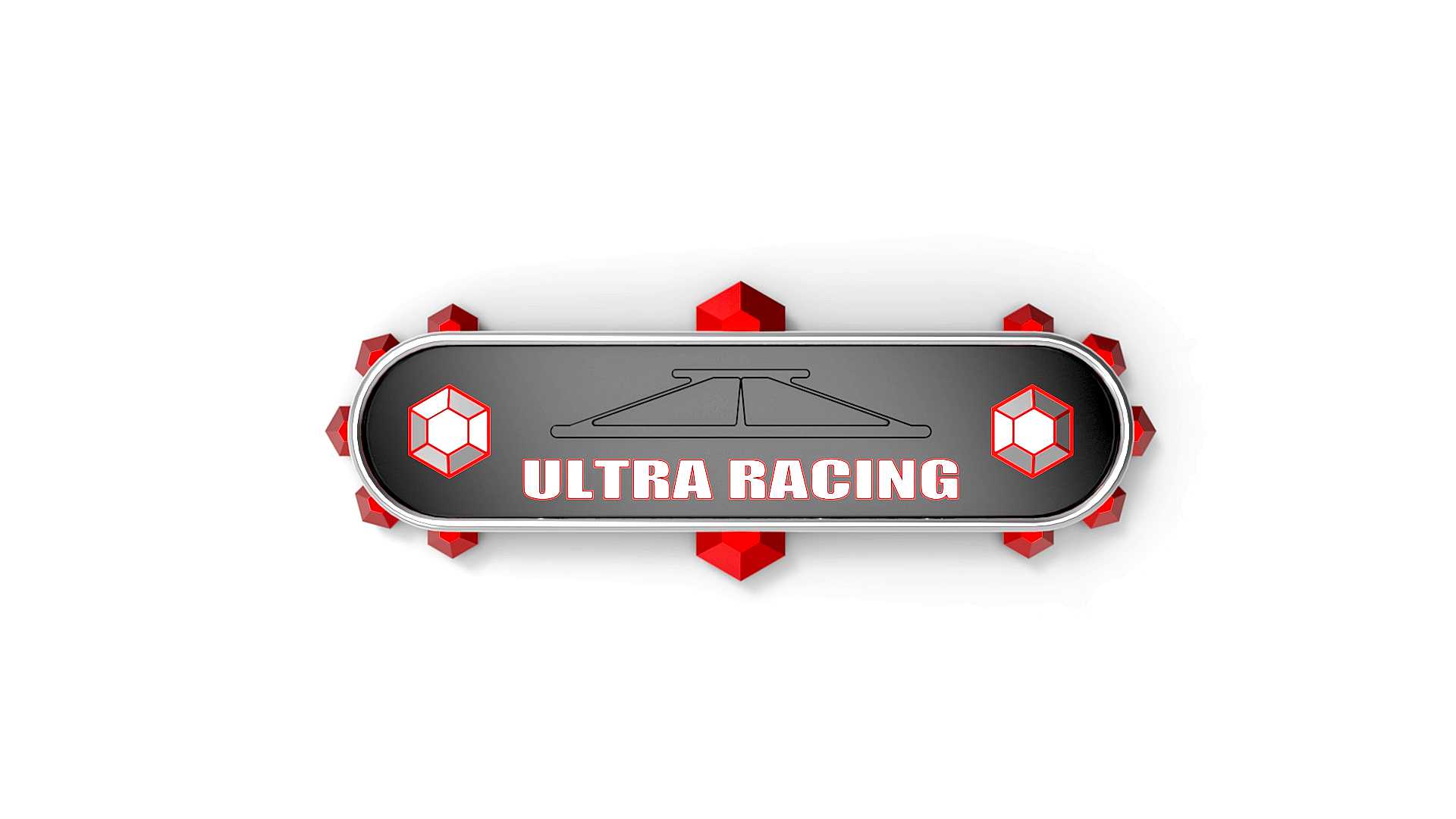

　　主体表面的视觉设计做了分层处理，最外层是一圈亮银色的仿金属包边，模拟硬质铝合金切削的质感，中间的主底色做了哑光炭黑处理，和改装车常用的碳纤维、哑光黑改色膜视觉风格统一，中间压印的加强梁图案，是对应底盘加强件的视觉符号，直接点明竞技改装的属性，两侧的立方体标识和中间的ULTRA RACING字样做了凸起0.8mm的浮雕处理，表面做亮面银色处理，和哑光底色形成明显的视觉层次，哪怕距离车身三五米的位置，也能清晰识别标识内容。尺寸边界上，这款徽章的主体长度控制在120mm，宽度40mm，整体厚度8mm，加上外围凸耳的总宽度是65mm，这个尺寸刚好适配绝大多数家用车、改装车的中网横向空位，不会因为尺寸过大遮挡中网格栅影响散热，也不会因为尺寸太小失去视觉辨识度，安装面做了整体平整处理，不管是贴在车身钣金平面、塑料保险杠表面，还是绑定在圆管结构上，都能保证贴合度，不会出现局部悬空导致的积灰、存水问题。

　　结构细节上，徽章的所有分色边界都做了0.3mm的止口设计，后续做表面喷涂、水转印或者真空镀膜处理的时候，不会出现串色的问题，不同颜色区域的分界清晰锐利，不会有毛边、溢色的瑕疵。安装凸耳的位置做了局部加厚处理，厚度达到3mm，哪怕扎带拉得很紧，也不会出现凸耳断裂的问题，主体背面做了均匀的网格状加强筋，筋高1.5mm，筋宽1mm，在控制整体重量的前提下，能保证整个徽章的结构刚性，不会因为夏季高温暴晒出现变形翘边，也不会因为冬季低温变脆，在轻微磕碰下就出现碎裂。考虑到不同用户的安装需求，背面预留了1mm厚度的背胶粘贴区，粘贴区做了细磨砂处理，能提升背胶的附着强度，比光滑表面的粘贴牢固度提升40%左右，哪怕是长期经历日晒雨淋、洗车时的高压水枪冲击，也不会出现背胶脱落的问题。

　　实际选型适配的时候，要注意安装位置的曲面曲率，如果是安装在大弧度的保险杠弧面上，不建议用硬连接的扎带固定，只用背胶粘贴即可，避免硬固定导致徽章和曲面之间出现缝隙，长期积存泥水腐蚀车漆；如果是安装在中网、防滚架这类镂空或者杆件位置，就可以配合扎带固定，进一步提升连接可靠性。这类装饰徽章的设计，核心不是做复杂的造型，而是在保证视觉风格统一的前提下，把安装可靠性、环境耐候性、使用安全性这些实际工程问题考虑到位，毕竟外饰件长期暴露在户外，要经历高低温变化、雨水冲刷、紫外线老化、振动冲击等多重考验，只追求视觉效果忽略结构合理性的设计，实际装车后用不了几个月就会出现各种问题，反而达不到装饰的目的。
