简易双款式载货皮卡玩具结构设计

　　本次呈现的两款简易载货皮卡玩具，核心面向低龄儿童的玩耍场景设计，同时也可作为车辆结构认知的启蒙教具使用，整体结构完全规避尖锐棱角，所有外露棱边均做R3以上的圆角过渡，避免儿童玩耍过程中出现磕碰划伤的风险。两款车型采用同平台模块化设计思路，共用底盘行走组件、驾驶室前围结构、车轮组件，仅在轴距、货箱长度、驾驶室侧窗布局上做差异化调整，能够大幅降低开模成本，同时减少生产环节的零件SKU数量，提升装配效率。

　　从功能特性来看，两款车型均保留了皮卡车型的核心载货属性，后部开放式货箱可承载小型积木、玩具配件等轻质物件，货箱围板高度设定为18mm，既能够避免装载的小物件轻易滑落，也不会因为围板过高导致儿童取放物件时卡手。车轮采用过盈配合的卡接结构与底盘连接，无需额外紧固件，转动阻尼经过反复调校，既不会因为阻尼过小导致推车时滑行过快失控，也不会因为阻尼过大影响儿童推行的顺畅度，车轮表面做仿轮胎纹理的浅凹槽设计，在光滑桌面、地毯等不同接触面都能保持稳定的抓附力，不会出现打滑空转的情况。

　　设计过程中优先考虑了注塑生产的工艺可行性，所有壳体零件的拔模斜度统一设定为1.5°，壁厚均匀控制在2mm，避免出现壁厚差异过大导致的注塑缩痕、翘曲问题，零件之间的装配止口预留0.2mm的装配间隙，既能够保证装配后拼接紧密无明显缝隙，也不会因为间隙过小导致装配卡滞，适合采用普通PP塑料进行批量注塑生产，原料成本可控，同时PP材质本身具备较好的韧性，儿童摔扔过程中不易出现脆裂断裂的情况，能够提升玩具的使用寿命。

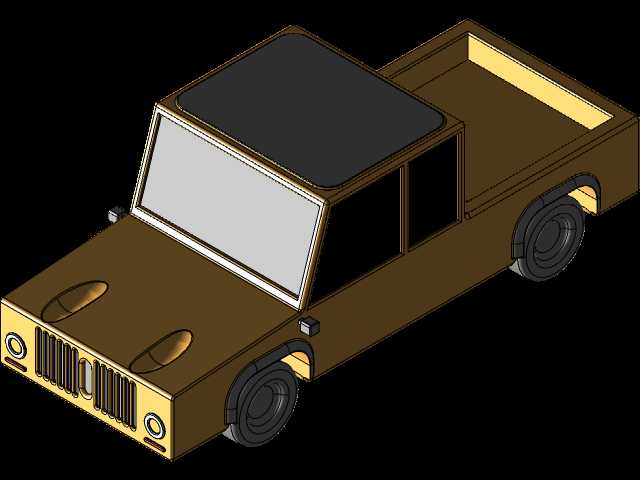

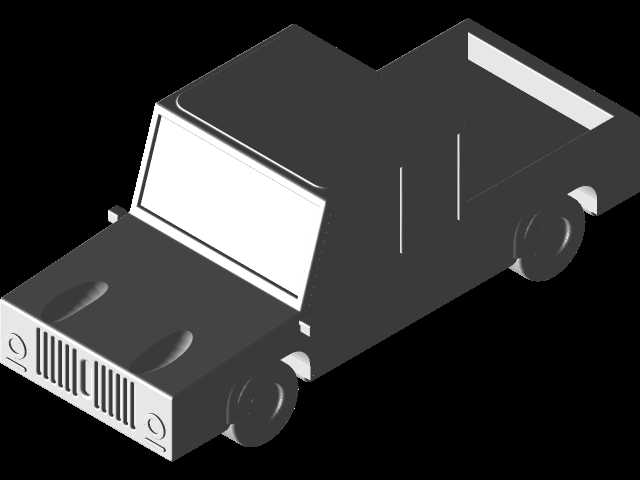

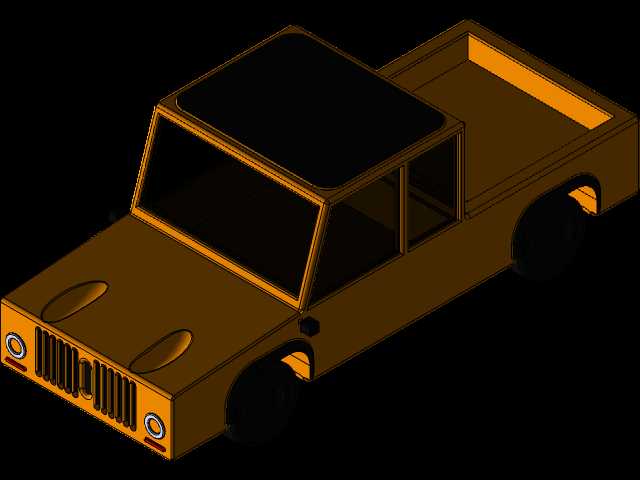

　　外形尺寸方面，短轴距单排版车型整体长度控制在120mm，宽度52mm，高度48mm，长轴距双排车型整体长度145mm，宽度与高度和短轴版本保持一致，统一的宽度和高度尺寸能够适配市面上多数同比例的玩具车库、场景配件，具备较好的场景兼容性。驾驶室部分的前格栅做了简化的竖条纹理还原，圆形车灯采用凹陷结构设计，无需额外粘贴装饰件，直接通过壳体本身的结构特征还原车辆前脸的识别特征，车顶做深色平板区域模拟车顶饰板，可通过双色注塑或者后期移印实现色彩区分，无需额外装配零件。

　　从安装边界来看，两款车型的底盘组件完全通用，车轮安装轴的位置在底盘上统一预留，生产时仅需要更换不同长度的底盘上盖以及对应的货箱、驾驶室侧围零件，即可完成两款不同车型的组装，不需要额外开发底盘模具，零部件通用率达到65%以上。底盘底部做全平面设计，没有凸起的结构，放置在平面上时能够保持完全平稳，不会出现翘边、晃动的情况，底盘与上壳体的连接采用四周卡扣结构，不需要螺丝紧固，既能够提升装配效率，也避免了小螺丝脱落被儿童误食的安全风险。

　　在结构细节处理上，驾驶室的侧窗采用通透的镂空设计？不，考虑到小零件风险，侧窗采用凹陷的深色区域模拟，不做镂空结构，避免儿童手指卡入窗洞的风险，所有的装饰特征均采用壳体本身的凹凸结构实现，没有额外粘贴的小配件，从结构根源上避免小零件脱落造成的吞咽安全隐患。货箱尾部做了简化的后保险杠凸起结构，和前保险杠的凸起高度保持一致，车辆倒置时能够通过前后保险杠的凸起支撑，避免车顶直接接触地面造成磨损。

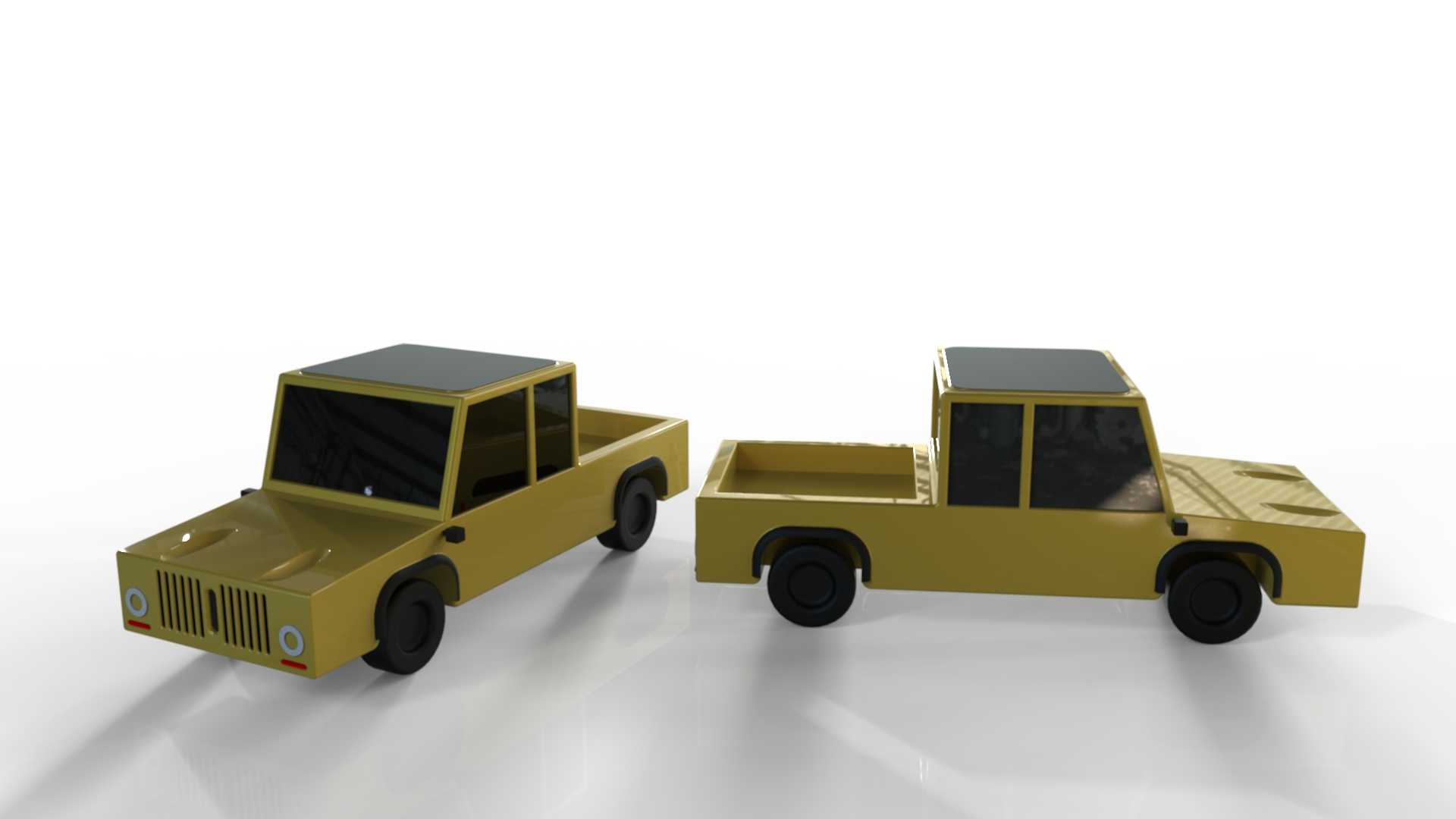

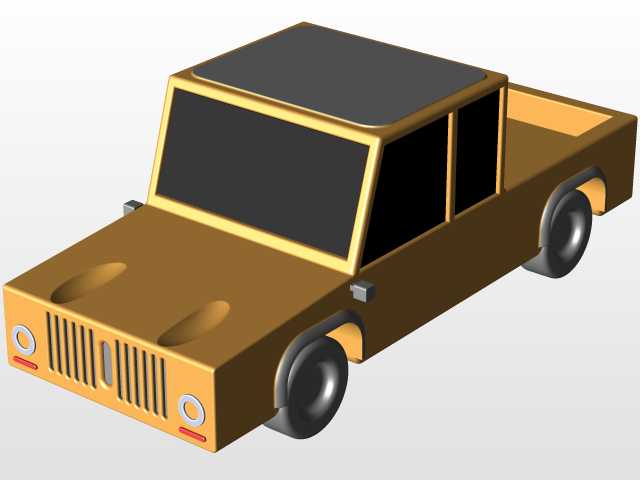

　　两款车型的差异化设计除了轴距和货箱长度之外，短轴版本采用单排座舱布局，座舱内部预留两个座位的凸起结构，可搭配同比例的小人偶使用，长轴版本采用双排座舱布局，内部预留四个座位的凸起结构，货箱长度比短轴版本长25mm，能够承载更多的小物件，满足不同玩耍场景的需求。整车的重心控制在底盘中心偏前的位置，推行过程中不会出现抬头、侧翻的情况，即使在带有一定坡度的斜面滑行，也能保持较好的行驶稳定性。
