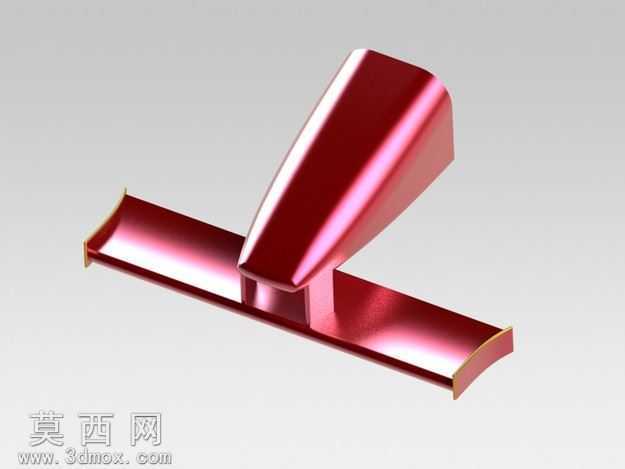

带端板航空前翼结构三维设计作品

本作品为带端板结构的前翼三维建模设计，建模过程依托参数化三维设计逻辑完成，首先从气动外形的基准线搭建入手，先绘制前翼主翼面的翼型轮廓曲线，通过多截面曲面命令生成主翼板的基础曲面，主翼板采用两端带向上翻边的构型，翻边部分与主翼面做相切连续处理，保证曲面过渡无明显折角，还原真实翼面的流线型特征。在主翼面的中部位置，设计垂直布置的翼梢立板结构，立板与主翼面的连接处做圆角过渡处理，避免应力集中的结构缺陷，立板的外形采用流线型水滴状轮廓，从与主翼连接的根部向上逐渐收窄，顶端做圆弧收头处理，匹配气动减阻的设计需求。建模过程中对各部分的壁厚做统一参数设置，主翼板、端板立板、连接基座的壁厚保持均匀一致，符合轻量化构件的设计要求，连接基座位于立板与主翼面的衔接位置，做加厚处理以提升整体结构的连接强度，基座底部与主翼面完全贴合，侧边做斜角过渡减少气流干扰。材质渲染阶段采用哑光深灰色航空常用金属材质，调整材质的粗糙度与反光度参数，模拟航空铝合金构件经阳极氧化处理后的表面质感，渲染时添加柔和的环境光与定向光源，突出翼面的曲面弧度与结构转折，清晰呈现各部分的衔接关系。整体设计遵循航空前翼的气动设计逻辑，端板结构的加入可有效抑制翼尖涡流的产生，提升前翼的气动效率，各结构之间的连接位置均做工艺性优化，预留后续装配与加工的结构余量，模型的曲面质量达到G2连续标准，可直接用于后续的气动仿真验证、结构强度校核以及3D打印样件制作，完整还原带端板前翼的结构特征与外形细节。
