三元素结构汽车空气动力学后方翼设计

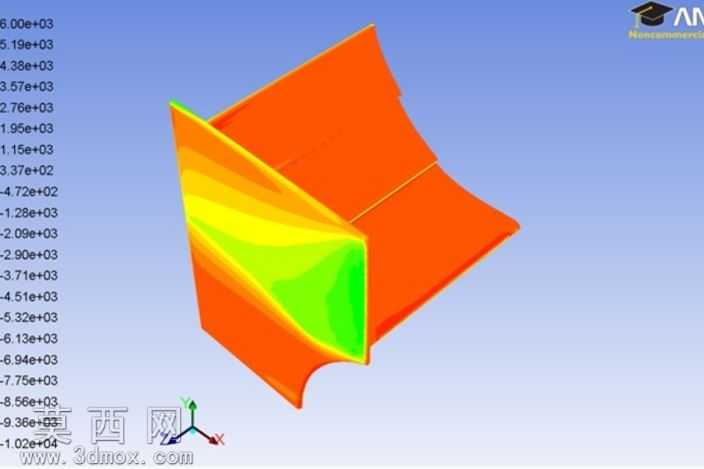

本作品为三元素结构后方翼的三维设计成果，建模阶段依托参数化建模逻辑完成整体构型搭建，首先确定后方翼的安装基准面与主翼型基准线，参考空气动力学性能需求划分主翼、襟翼、副翼三个独立翼面元素的空间排布关系，每个翼面均通过样条曲线勾勒翼型截面轮廓，保证翼面前缘圆润、后缘收窄的流体适配形态，再通过曲面放样、曲面缝合命令完成单个翼面的实体化构建，过程中反复调整三个翼面的相对夹角、前后间距与垂直落差，确保翼片之间的气流通道无几何干涉，同时预留出翼面与车体连接的安装定位结构。渲染阶段采用仿真分析可视化呈现方式，对翼面施加流体仿真压力云图映射，通过从橙到绿的渐变色阶直观展示不同翼面区域的压力分布状态，清晰呈现高压区与低压区的分布规律，还原后方翼在气流作用下的下压力产生逻辑，场景中添加三维坐标系明确模型的空间方位，背景采用简洁的浅蓝纯色避免多余元素干扰结构展示，视角选取斜向等轴测视角，可同时观察到翼面的上表面形态、侧部衔接结构与翼面间的层叠关系。材质设置上，翼面主体采用哑光工程塑料质感，兼顾汽车改装部件的常用材质特性与仿真云图的清晰呈现需求，避免高反光材质遮挡压力分布的色彩展示效果。结构设计层面，三个翼面元素采用独立支撑的排布逻辑，主翼作为核心承载结构位于最上层，承担主要的气流导流作用，中层襟翼调整气流走向填补主翼下方的气流真空区，下层副翼进一步梳理尾流减少紊流产生，各翼面的曲面弧度经过多轮调整，既保证空气动力学性能的实现，也兼顾结构的工艺可行性，翼面边缘做了微小的圆角处理，避免尖锐棱边带来的应力集中问题，整体结构无冗余设计，每个曲面都服务于气流导流的功能需求，完整呈现了三元素后方翼从构型构思、参数化建模到性能可视化呈现的全流程设计逻辑，可作为汽车空气动力学部件设计、改装件结构研发的参考案例。
