发动机凸轮轴高精度机械结构设计

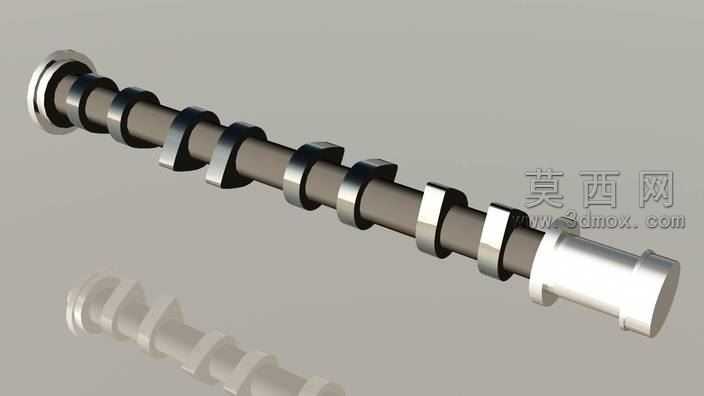

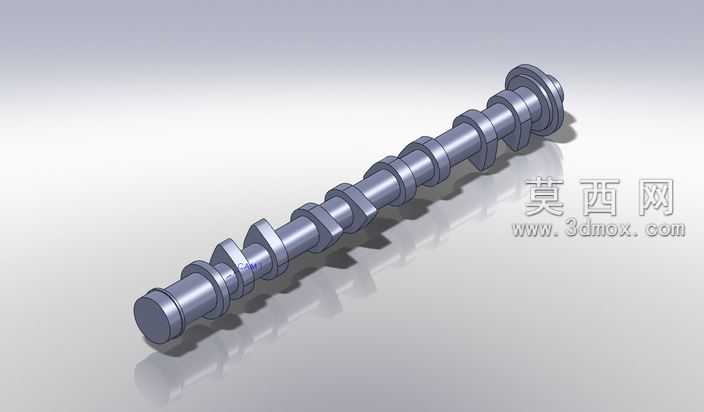

本作品为发动机配气机构核心部件凸轮轴的三维参数化建模成果，建模过程中严格遵循内燃机凸轮轴的实际设计规范，先以轴类零件的基准轴线为核心搭建整体骨架，依次完成主轴颈、凸轮型面、密封轴段、端部连接结构的特征构建。建模阶段对每一处凸轮轮廓采用样条曲线拟合实际升程曲线数据，保证凸轮型面的升程变化规律完全匹配发动机配气相位的设计要求，各主轴颈的同轴度公差、凸轮型面的轮廓度公差均在建模参数中做了对应约束，还原真实零件的加工精度要求。材质渲染阶段采用合金钢材质表现，对轴身表面做金属哑光处理，凸轮工作面添加细微磨削纹理，金属反光参数调整为合金钢材的物理特性，搭配柔和的影棚布光方案，清晰呈现轴类零件的阶梯结构、凸轮的轮廓形态以及各轴段的直径变化，渲染图中零件投影自然，金属质感真实，能够直观展现零件的整体外观与结构细节。结构设计上，该凸轮轴采用整体式结构，多组凸轮沿轴向按点火顺序对应的相位角排布，各主轴颈用于支撑轴体在缸盖内的旋转运动，凸轮型面直接驱动气门挺柱实现进排气门的定时开闭，端部结构预留正时齿轮安装位，可与发动机正时系统连接传递动力。设计过程中充分考虑了零件的实际工况，对轴身过渡圆角、凸轮与轴颈的连接位置做了应力优化，避免应力集中导致的零件失效，整体模型特征完整，参数可编辑，可用于发动机结构教学、装配仿真、运动干涉检查等场景，能够直观展示凸轮轴在发动机配气机构中的工作原理与结构特点。
