璀璨刻面钻石搭配编织木质展示底座设计

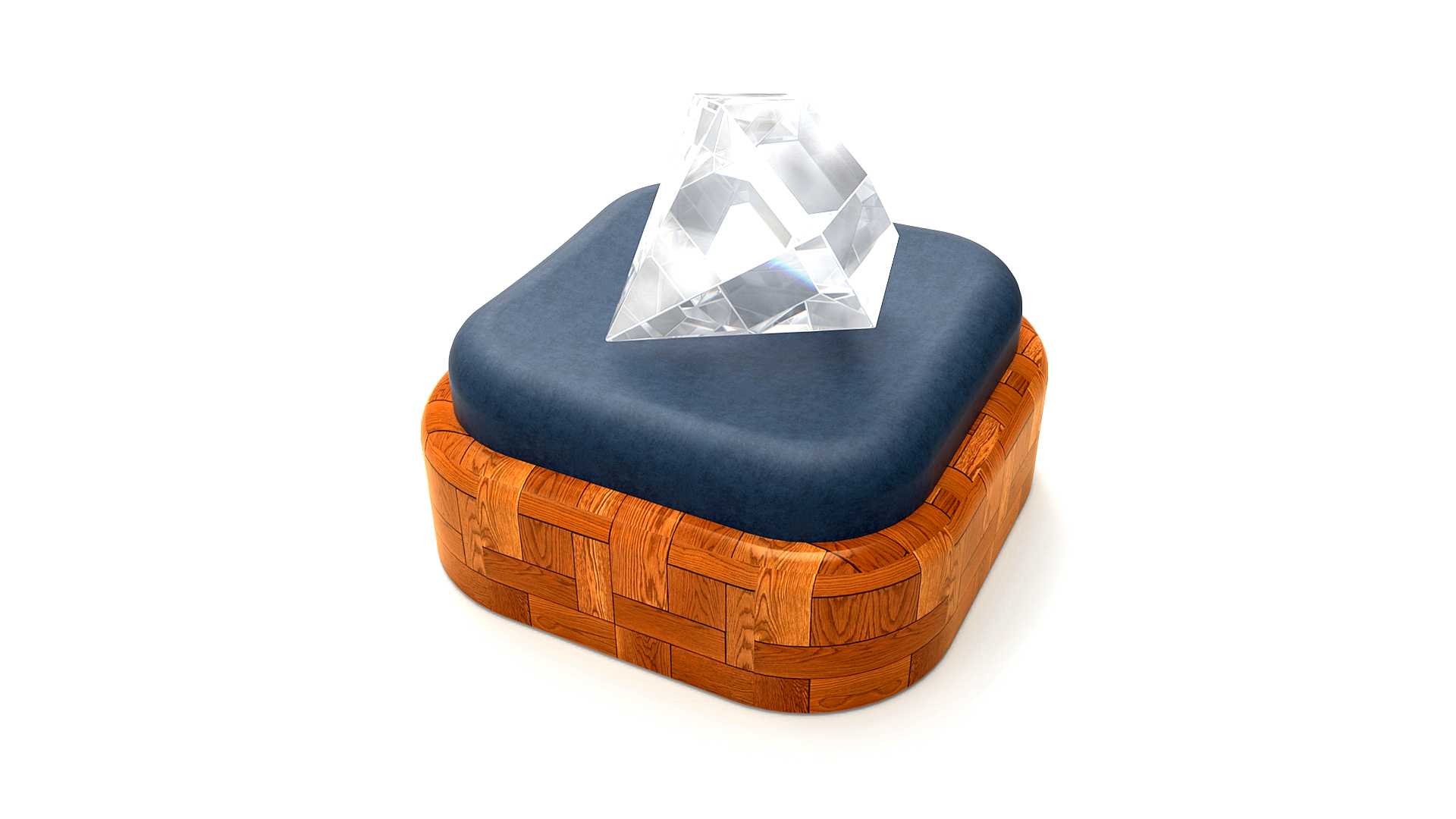

　　做结构设计快十二年，经手的陈列展示类零部件不算少，这次拿到的钻石配木质编织底座的结构方案，刚打开数模就觉得细节处理得很贴实际陈列场景的需求。先从实际应用场景说，这类结构件主要用在珠宝门店的柜台陈列、高端文创产品的展示托台、轻奢品牌的线下活动展品承载，还有部分收藏级宝石的家用收纳展示，和普通塑料或者亚克力展示座不一样，木质编织结构的底座自带质感，不会抢展品本身的视觉焦点，又能衬托出钻石的通透感。

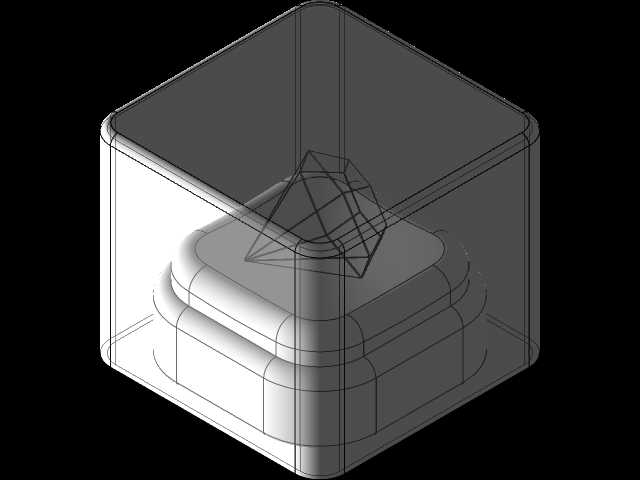

　　先拆解底座部分的结构，最下方的木质基座采用圆角方形轮廓，边角做了R8的圆弧过渡，避免日常挪动时磕碰掉漆或者刮伤柜台台面，整个基座的外轮廓尺寸控制在120mm×120mm，总高度35mm，这个尺寸刚好适配常规珠宝柜台的层板间距，不会因为过高遮挡后方陈列的其他产品，也不会因为过矮让顾客需要俯身才能看清展品。基座外层的编织纹理不是后期贴图做的效果，是每一块10mm宽的实木条拼接而成，木条之间预留0.2mm的装配间隙，考虑到不同地域温湿度变化带来的木材胀缩，不会因为温湿度变化出现木条起翘或者拼接处开裂的问题，每根木条的拼接角度都做了45度斜切处理，转角处的拼接缝完全对齐，没有错位台阶，日常擦拭清洁的时候不会勾住擦拭布的纤维。

　　基座上方的软垫部分采用深蓝色植绒材质，软垫的轮廓和基座上表面完全贴合，边缘做了5mm的下包包边，刚好卡在基座的上沿止口位置，不需要额外打胶固定，后期软垫磨损后可以直接拆卸更换，维护成本很低。软垫的厚度是15mm，表面做了微凹的弧面处理，凹陷深度3mm，刚好能把钻石的底部尖点托住，不会让钻石尖点直接接触硬质的基座，避免钻石底尖崩缺，同时这个凹陷的弧度不会卡得太死，拿取钻石的时候不需要额外抠取，轻轻捏着钻石腰部就能取放，日常店员整理展品的时候操作很顺手。

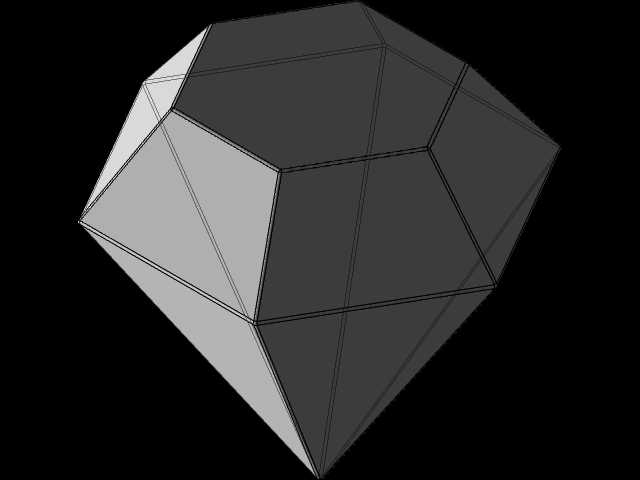

　　再看钻石部分的结构，这个刻面钻石采用标准圆钻型切工的变体设计，整体冠部做了33个刻面，亭部做了24个刻面，每个刻面之间的棱线都做了0.05mm的微小圆角处理，不是尖锐的棱边，一方面是避免3D打印或者机加工的时候棱边出现崩缺，另一方面日常拿取的时候也不会划伤手指。钻石的总高度是28mm，腰部最大直径22mm，这个尺寸刚好是展示用道具钻的常用尺寸，既不会因为太小让远处的顾客看不清，也不会因为太大显得和底座比例失调。钻石的底尖做了小平底处理，直径0.8mm，放置在软垫上的时候接触面积更大，不会因为轻微的柜台震动就出现倾倒移位的问题，哪怕是门店日常开关柜台门带来的震动，也能保持稳定的放置状态。

　　从设计思路上来说，整个结构没有做多余的装饰元素，木质基座的暖色调和深蓝色软垫的冷色调形成柔和对比，刚好衬托钻石的通透折光效果，不会让底座的设计盖过展品本身的风头。装配边界上，整个组件放置在台面上的时候，底部接触面积是110mm×110mm，因为基座边角做了大圆角，实际占用的台面空间比方形底座小很多，常规1200mm长的柜台层板，一排可以放置8个同规格的展示座，空间利用率很高。另外考虑到批量生产的工艺性，木质基座的所有拼接木条都采用统一截面规格，不需要定制特殊截面的木料，加工的时候只需要按固定长度切割，再做斜切拼接就可以，生产效率很高，废品率能控制在2%以内；软垫部分采用模切成型，不需要复杂的注塑模具，小批量生产也能控制成本；钻石部分如果采用亚克力或者树脂材质加工，所有刻面都是平面，不需要五轴联动加工，三轴CNC就能完成所有刻面的加工，后续抛光处理也很方便，不需要复杂的工装夹具。

　　实际使用的时候，这个展示座不需要额外的固定结构，直接平放在柜台台面上就可以，底部可以贴一层1mm厚的硅胶防滑垫，避免顾客拿取展品的时候带动底座移位，防滑垫采用背胶粘贴，更换也很方便。整体结构没有易损的小零件，日常维护只需要定期用软布擦拭木质表面的浮尘，软垫如果沾了污渍可以直接拆下来用中性清洁剂清洗，钻石部分用擦钻布擦拭就能恢复通透感，长期使用的维护成本很低。另外这个结构的通用性很强，只需要调整软垫表面凹陷的尺寸，就可以适配不同大小的钻石、彩宝甚至是小型的轻奢配饰，不需要重新开模制作底座，适配范围很广。
