多功能折叠便携组合工具钳结构设计

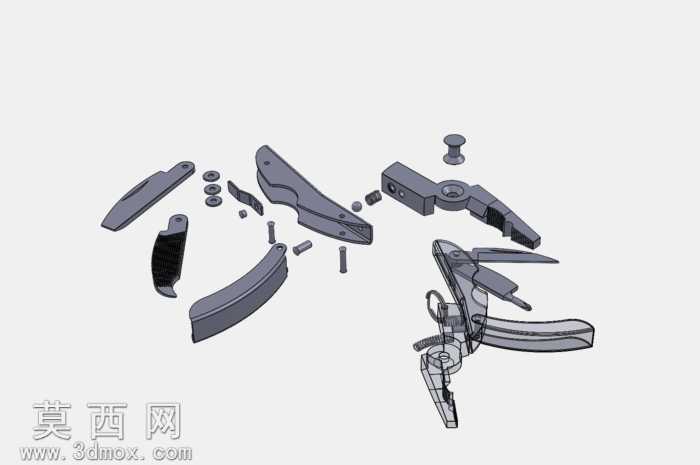

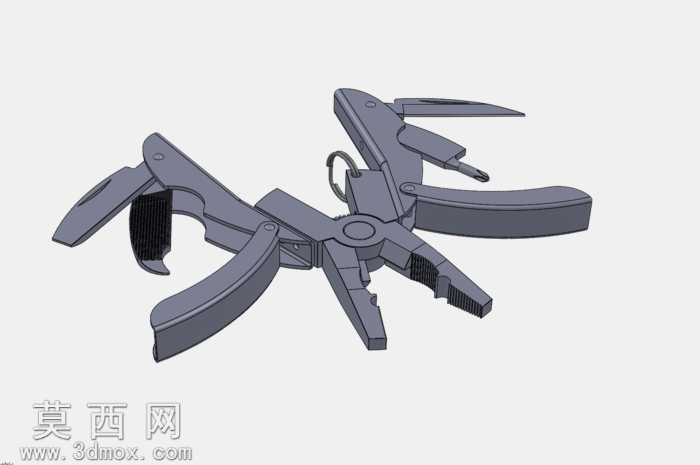

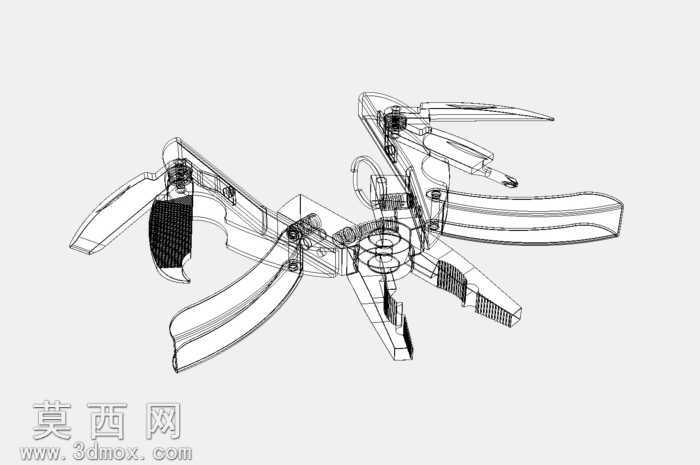

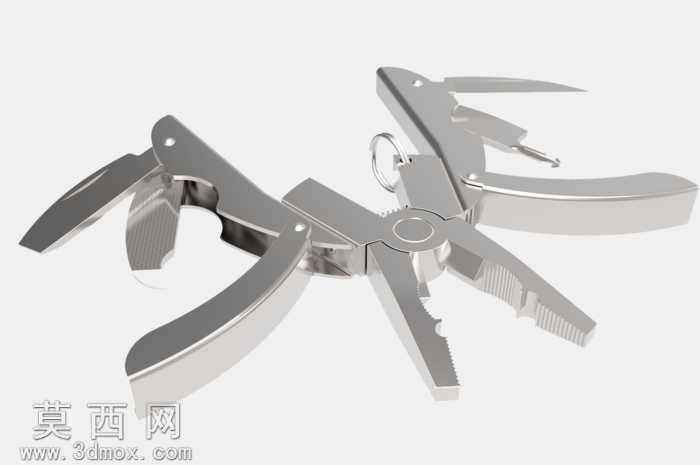

本作品为多功能折叠组合工具钳的三维建模设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先以工具钳的核心铰接转轴为全局装配基准，依次完成钳头主体、两侧折叠手柄、各内嵌功能模块的独立零件建模，再通过同轴心、重合、限位配合完成整体装配，确保所有折叠功能部件可实现顺畅的开合转动，无结构干涉问题。建模过程中对钳口的齿形咬合结构、剪切口的刃口角度、各折叠工具的收纳卡槽都做了精准的尺寸还原，每一处圆角、倒角细节都参照实物五金工具的工艺标准设置，避免出现尖锐棱角或不符合加工逻辑的结构。材质与渲染阶段，整体主体赋予哑光不锈钢金属材质，调整材质的反射粗糙度、金属度参数模拟真实不锈钢工具的磨砂金属质感，对刃口部位做细微的高光处理体现切削部位的锋利特性，铰接转轴处添加轻微的使用磨损质感提升真实度，渲染时采用柔和的工作室三点布光，多角度展现工具展开状态下的结构层次，同时还原折叠收纳后紧凑小巧的形态特征。结构设计上采用对称式双柄折叠布局，以中心转轴为核心，两侧手柄内部分别设计独立的工具收纳槽，可容纳小刀、开瓶器、一字螺丝刀、挂环等多种功能部件，每个功能部件都设置独立的定位卡点，展开后可与手柄形成稳定的受力结构，收纳时完全嵌入手柄槽内不额外占用空间，挂环结构的设计方便日常携带悬挂。设计思路围绕便携多功能的核心需求，在有限的体积内整合多种日常高频使用的工具功能，兼顾结构强度与折叠操作的顺畅度，既满足户外应急使用的多功能需求，也适配日常家用的简单维修、拆装场景，整体结构紧凑合理，各功能模块布局均衡，不会出现单侧过重影响握持手感的问题，所有转动部位的间隙都经过参数调整，既保证转动灵活无卡顿，也不会出现松动晃荡的情况，还原了量产级多功能工具钳的结构精度与使用特性。
