多辐条轻量化汽车轮毂结构设计

　　汽车轮毂作为整车行走系统的核心承载部件，直接关联行驶安全性、操控稳定性与NVH表现，这套多辐条轮毂的设计过程，需要在结构强度、轻量化、散热效率、外观造型之间找到精准平衡点。日常乘用车行驶过程中，轮毂需要承受垂直载荷、转向侧向力、制动扭矩以及路面冲击带来的交变载荷，尤其是在过减速带、坑洼路面冲击、高速过弯等极端工况下，轮辐与轮辋的连接位置应力集中系数最高，是结构校核的核心区域。设计初期首先要确定安装边界参数，匹配主流家用乘用车的PCD节圆直径、中心孔尺寸、螺栓孔数量与孔径，同时预留制动卡钳的避让空间，避免装车后与制动系统发生运动干涉，轮辋的宽度、偏距ET值需要严格匹配对应车型的轮拱空间，

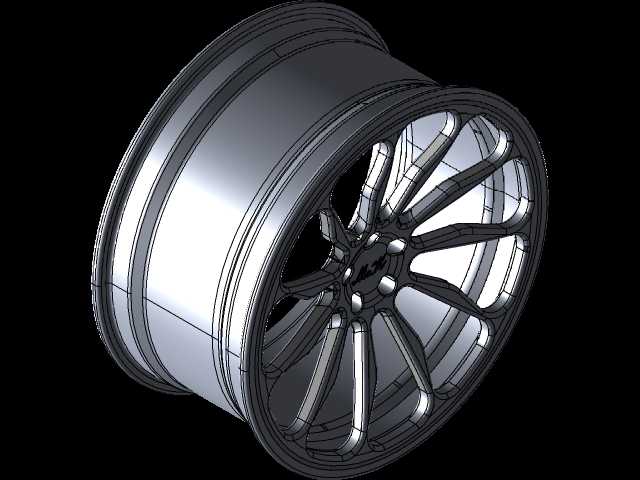

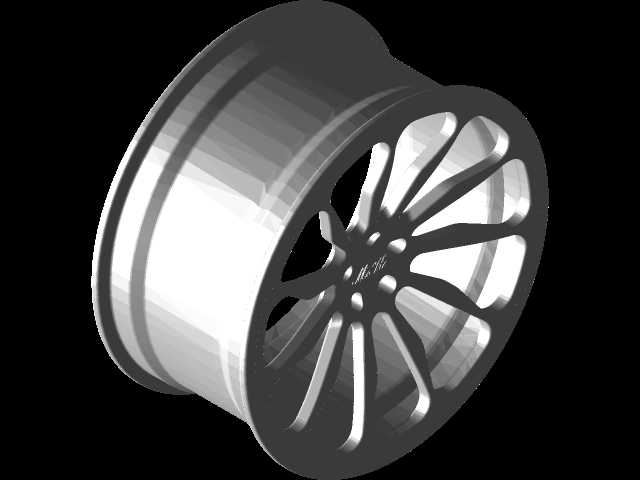

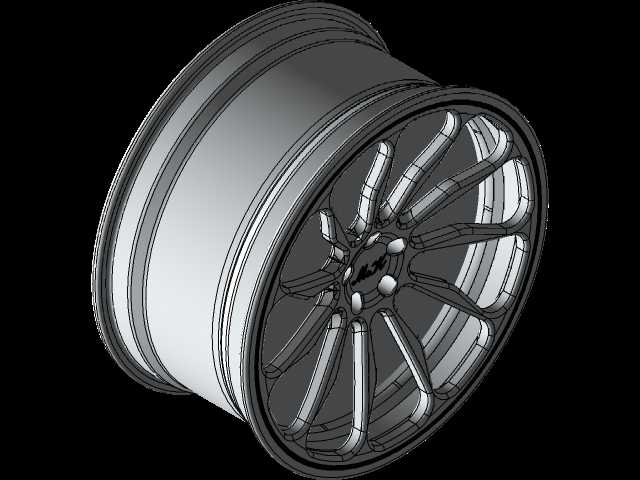

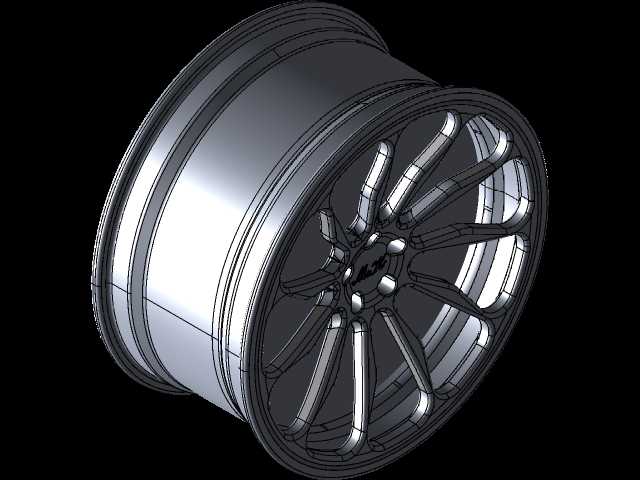

　　保证转向到极限位置时轮胎不会蹭到翼子板内侧或悬架摆臂。轮辐采用分叉式多辐条布局，并非单纯为了视觉效果，这种结构可以将轮毂中心的载荷更均匀地分散到轮辋整个圆周上，相比少辐条设计，单根辐条承受的弯曲应力更低，同时辐条之间的镂空区域更大，能够在车辆连续制动时为制动盘提供更好的通风散热条件，减少制动热衰减的发生概率。轮辋部分采用等强度变截面设计，胎圈座位置厚度更大，保证轮胎安装后的气密性与支撑强度，轮缘位置做了圆弧过渡强化，应对路边停车时的剐蹭与侧向冲击，避免轮缘变形导致轮胎漏气。建模过程中需要先搭建轮心安装面的基准特征，确定螺栓孔分布圆、中心孔定位基准，再通过草图绘制单根辐条的截面轮廓，利用阵列特征完成所有辐条的布局，之后对辐条与轮心、

　　辐条与轮辋的连接位置做圆角过渡处理，降低应力集中风险，最后通过抽壳、加厚特征完成轮辋的腔体结构，同时在轮心位置设计气门嘴的安装孔位，保证位置精度符合轮胎充气的装配要求。实际选型匹配时，除了安装尺寸的适配，还要考虑轮毂的载荷等级，必须满足对应车型的单轮额定载荷要求，避免超载工况下出现轮辐断裂的风险，同时轮辐的背面需要做平整化处理，减少高速旋转时的空气紊流，降低行驶风阻。这套轮毂的结构设计兼顾了家用车日常通勤的强度需求与轻量化目标，在保证结构安全冗余的前提下，通过优化辐条截面形状去除非承载区域的冗余材料，相比同尺寸的铸造轮毂能够有效降低簧下质量，提升车辆的加速响应与悬挂减震效果，对于整车操控性的提升有明显帮助。
