带凸台铰接座的杠杆式摇臂构件

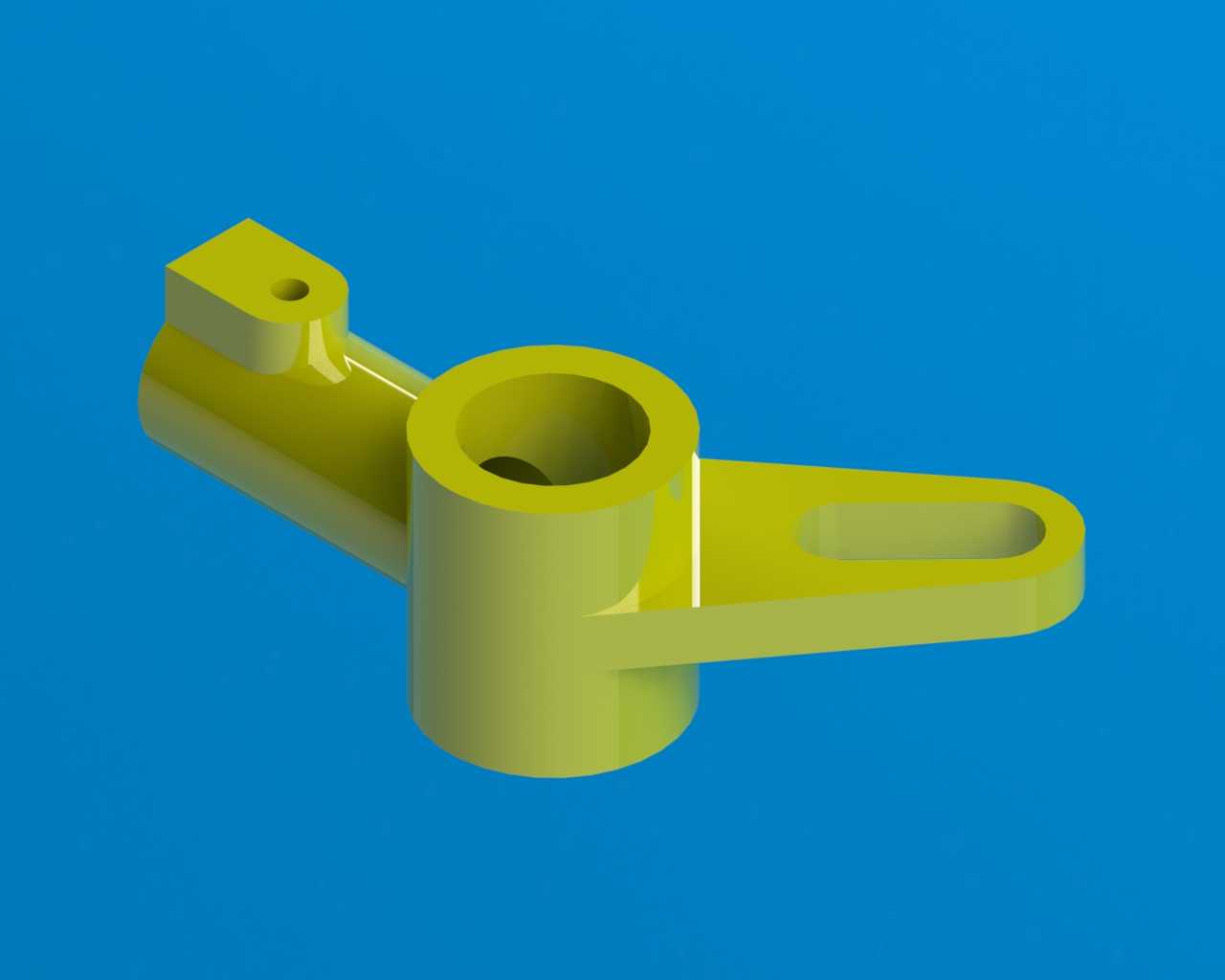

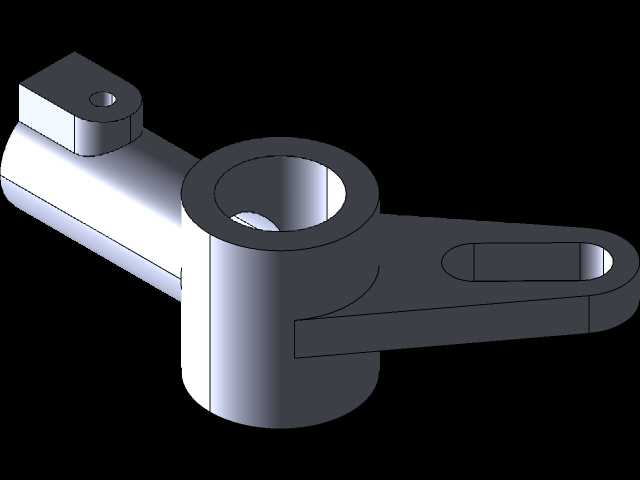

　　该构件属于机械传动系统中的杠杆类执行连接件，核心结构由中部贯通式铰接筒体、单侧延伸的长槽调节臂、另一侧带安装孔的凸台定位臂三部分组成，整体采用一体化铸造成型后机加工的工艺方案设计，可适配轻工输送设备、小型工装夹具、纺织机械的张紧调节机构、阀门操作联动机构等场景的动力传递与位置调节需求。中部的铰接筒体为整个构件的旋转基准，内孔设计为光滑贯通结构，可与对应直径的固定销轴形成间隙配合，作为构件摆动的旋转支点，筒体的轴向高度根据安装空间的夹层厚度确定，上下端面预留有平垫安装的贴合平面，避免装配后出现端面偏磨导致的摆动卡滞问题，筒体外圆与两侧臂体的连接处做了大圆角过渡处理，可有效降低摆动受力时的应力集中系数，

　　避免长期交变载荷下出现根部断裂的失效问题。一侧延伸的长槽调节臂为扁平状结构，臂身开设的长圆形通槽用于连接被驱动的执行端部件，槽宽与配套的连接销轴直径采用H8/f7的间隙配合公差，长槽的长度方向沿臂体延伸方向布置，可根据实际装配需求调整连接销轴在槽内的固定位置，以此改变杠杆的力臂长度，实现驱动力矩或者执行端行程的灵活调整，臂体的末端做了圆弧收边处理，避免装配调整过程中锐边划伤操作人员或者相邻管线。另一侧的凸台定位臂为加厚块状结构，凸台顶面高于臂体基准平面，凸台上开设的贯通小孔用于安装定位销或者小型连接螺栓，可与驱动侧的连杆、拨叉或者手动操作手柄形成刚性连接，作为整个摇臂的动力输入端，凸台与筒体连接的根部同样设置了加强斜筋，

　　抵消输入端受力时产生的弯曲力矩，避免凸台受侧向力出现断裂变形。整个构件的外形轮廓在设计时充分考虑了安装边界的避让需求，所有臂体的外边缘均做了倒角处理，摆动轨迹范围内的最大回转半径经过反复校核，不会与周边的机架、护罩、相邻传动部件发生运动干涉，安装时仅需将中部铰接筒体穿入固定销轴，轴向通过轴用挡圈或者锁紧螺母限位，即可完成构件的基础安装，后续调整长槽内连接销轴的位置、输入端凸台的连接角度，即可适配不同工况下的行程与力矩输出需求。从受力特性来看，该构件工作时主要承受绕铰接中心的扭转力矩与臂体方向的弯曲载荷，因此建模时对各部位的壁厚做了差异化设计，铰接筒体的壁厚满足销轴挤压强度要求，

　　调节臂与定位臂的截面厚度根据对应位置的弯矩分布做了渐变处理，在保证整体结构强度的前提下尽可能降低构件自重，减少摆动过程中的惯性冲击，提升传动过程的平稳性。建模过程中优先保证各配合面的形位公差要求，铰接内孔的圆柱度、两端面的垂直度、长槽两侧面的平行度均按照通用机械零部件的IT7级精度设定，可直接对接后续的数控加工编程流程，无需二次调整模型公差参数，适配常规的铣削、钻削加工工序，不需要定制特殊刀具即可完成全部机加工流程，适合中小批量的零部件生产配套。
