汽车座舱后部密封隔振异形垫片结构

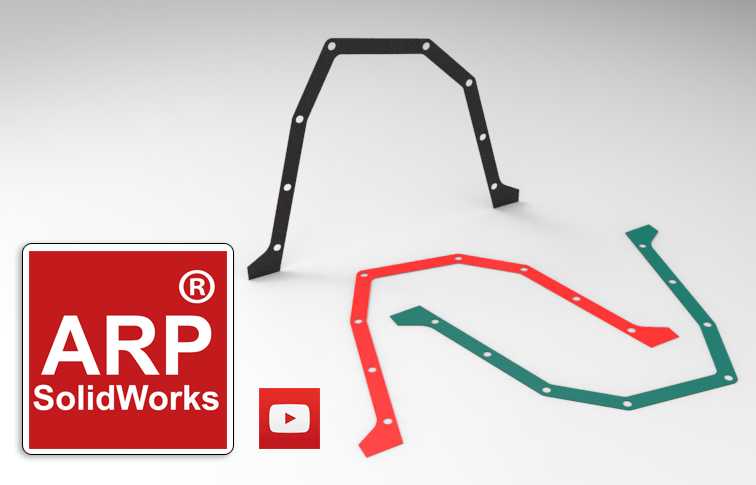

　　这类异形垫片主要应用在乘用车座舱后部覆盖件的装配结合面，承担密封隔振、间隙补偿、应力分散的多重作用，是车身覆盖件装配环节中容易被忽略但直接影响整车NVH表现的细小构件。不同于常规圆形、矩形的标准垫片，该类构件的轮廓完全随安装基面的走势设计，需要完全贴合后部覆盖件的安装边走向，避免出现局部悬空、压合不实的问题。从结构形态来看，三款不同配色的垫片分别对应不同的安装工位，黑色件适配弧度较大的上沿安装边，整体呈拱形弯折形态，沿轮廓均匀分布的安装孔位完全匹配覆盖件上的螺柱位置，弯折角度经过反复校核，确保装配后垫片与基面完全服帖，不会出现局部翘起导致的密封失效问题。红色件适配中部折线形安装边，整体轮廓带有多段折线转角，

　　每个转角位置都做了圆弧过渡处理，避免冲压加工时出现应力集中导致的开裂，同时孔位间距严格遵循车身安装点的坐标公差，装配时不需要额外修配即可直接对位。绿色件适配下沿的长弧形安装边，整体长度更长，孔位分布更稀疏，对应覆盖件下沿受力较小的区域，在保证密封效果的前提下减少了紧固件的使用数量，兼顾装配效率与成本控制。设计这类垫片时，首先要提取安装基面的三维点云数据，将覆盖件与车身钣金的结合面做偏差分析，针对两者之间的间隙不均匀区域，调整垫片的局部厚度，确保压合后整个结合面的压力分布均匀，避免局部压力过大导致垫片被压溃，或是压力过小出现缝隙漏尘、漏风的问题。安装孔的位置公差需要控制在±0.1mm以内，孔边缘做翻边处理，

　　一方面提升垫片局部的结构强度，避免紧固件拧紧时孔位被撕裂，另一方面翻边结构可以卡在钣金的安装孔内，起到预定位的作用，装配时不需要人工手扶对位，提升流水线的装配效率。垫片的材质一般选用耐候性橡胶改性材料，表面做防滑纹理处理，既可以在-40℃到120℃的环境温度区间内保持弹性，不会因为长期暴晒或是低温出现硬化开裂，也能在车辆行驶过程中吸收覆盖件与钣金之间的振动传递，避免两者直接接触产生异响。外形尺寸方面，三款垫片的宽度统一为18mm，这个宽度既保证了足够的密封接触面积，又不会过宽占用过多的安装空间，边缘距离安装孔中心的距离统一为6mm，符合紧固件装配的边距要求，避免拧紧时垫片边缘被挤出结合面。安装边界上，垫片的所有弯折处都预留了0.

　　5mm的装配余量，避免因为钣金件的焊接公差导致垫片长度不足，同时所有外露边缘都做了钝化处理，不会割伤装配工人的手部，也不会在长期使用过程中划伤周边的线束或是内饰件。在实际装车验证环节，需要针对垫片做三方面的测试：一是淋雨测试，检查装配后结合面是否存在渗水问题，针对渗漏位置调整垫片的局部厚度或是轮廓形状；二是振动耐久测试，模拟车辆行驶10万公里后的状态，检查垫片是否出现移位、开裂、弹性衰减的问题；三是高低温循环测试，经过多次温度交变后检查垫片的密封性能是否下降，是否与钣金、覆盖件发生粘连。这类垫片虽然结构简单，但是设计过程中需要完全匹配车身的实际安装状态，不能套用标准件的尺寸参数，每一个弯折角度、每一个孔位坐标都需要结合实际的车身数据反复调整，哪怕是1mm的轮廓偏差，都可能导致装配后出现异响、密封失效的问题，直接影响用户的用车体验。在三维建模过程中，需要先构建安装基面的辅助曲面，再沿曲面偏移生成垫片的基础实体，之后在对应位置切除安装孔，最后对所有边缘做倒圆角处理，建模时要注意垫片的弯折半径不能过小，否则冲压加工时会出现材料断裂的问题，同时要保证整个垫片的厚度均匀，避免出现局部过薄导致的强度不足。
