带加强筋双凸台长槽可调安装支座

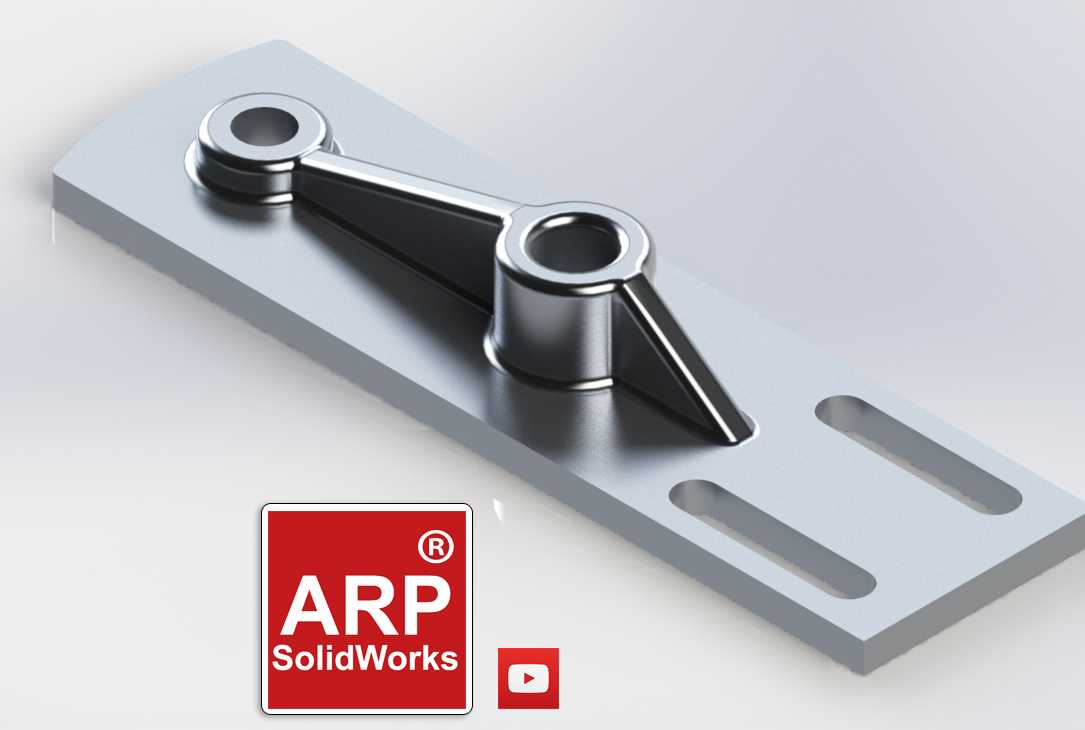

　　这类带双凸台的安装支座，在轻工自动化输送线、小型工装夹具定位模块、非标设备的传感器安装支架场景里应用十分普遍，很多时候需要兼顾安装位置可调、连接部位刚性充足、装配后无松动晃动的实际需求。从结构上看，底座采用长条形平板设计，板面上开设的两条平行长圆孔是核心的安装调节结构，现场装配时可以顺着长孔的长度方向微调支座的固定位置，补偿机架加工时的孔位误差，不需要额外扩孔或者补焊重新钻孔，能大幅缩短现场调试的周期，长孔的宽度匹配常用的内六角圆柱头螺钉尺寸，孔边做了轻微的倒角处理，避免螺钉头装配时和板边产生干涉，也能减少应力集中导致的板件开裂风险。底座上方设置的两个带通孔的圆柱凸台，是用来穿装连接销轴或者紧固螺栓的部位，凸台的高度经过核算，

　　既保证了连接螺栓有足够的啮合长度，也避免凸台过高导致整体结构冗余、重量增加，两个凸台之间采用三角形加强筋连接，筋板同时和凸台侧壁、底座上表面完全熔接（建模时做了一体化的圆角过渡处理），这种结构能有效抵消凸台承受径向载荷时产生的倾覆力矩，避免凸台和底座连接的根部出现应力断裂，很多新手做这类结构时容易忽略筋板和凸台的过渡圆角，实际受力时根部很容易出现应力集中开裂，这个模型里的圆角取值刚好匹配凸台的壁厚，不会出现铸造或者铣削加工时的清根难题。两个凸台的内孔尺寸保持同轴度公差要求，建模时已经做了同轴度约束，穿装销轴的时候不会出现卡滞，内孔的表面粗糙度要求可以根据实际使用场景调整，如果是作为铰接支座使用，内孔可以预留铜套的安装余量，

　　如果是作为螺栓过孔使用，孔径可以比螺栓公称直径大0.2到0.5毫米，方便装配时的对位调整。整体结构的外形尺寸设计紧凑，底座的长度刚好覆盖两条长槽的调节行程加上两端凸台的安装空间，宽度方向不会超出相邻安装部件的边界，安装时不需要额外预留过多的避让空间，适合在设备内部空间局促的位置使用。设计这类支座的时候，首先要明确两个凸台需要承受的载荷方向，如果是主要承受垂直于底座方向的压力，筋板的厚度可以适当减薄，如果是承受平行于底座方向的侧向推力，筋板的厚度需要增加，同时长圆孔的长度要根据实际需要的调节量来确定，过长会降低底座的整体刚性，过短则起不到位置调节的作用。实际生产中这类零件如果是小批量制作，可以采用铝板铣削加工，

　　表面做阳极氧化处理提高耐磨性，如果是大批量使用，可以采用压铸工艺生产，降低单件成本，建模时所有的壁厚都保持均匀，避免压铸时出现缩孔缺陷，凸台的脱模斜度也做了预留，不需要后续再做结构修改。很多现场调试的场景里，这类支座可以用来安装导向轴支座、小型气缸的连接耳轴、光电传感器的安装支架，因为长槽的调节特性，不需要提前把机架的安装孔位做的十分精准，降低了前期机架焊接加工的精度要求，同时加强筋的结构保证了支座在承受交变载荷的时候不会出现变形，维持设备的长期运行精度。
