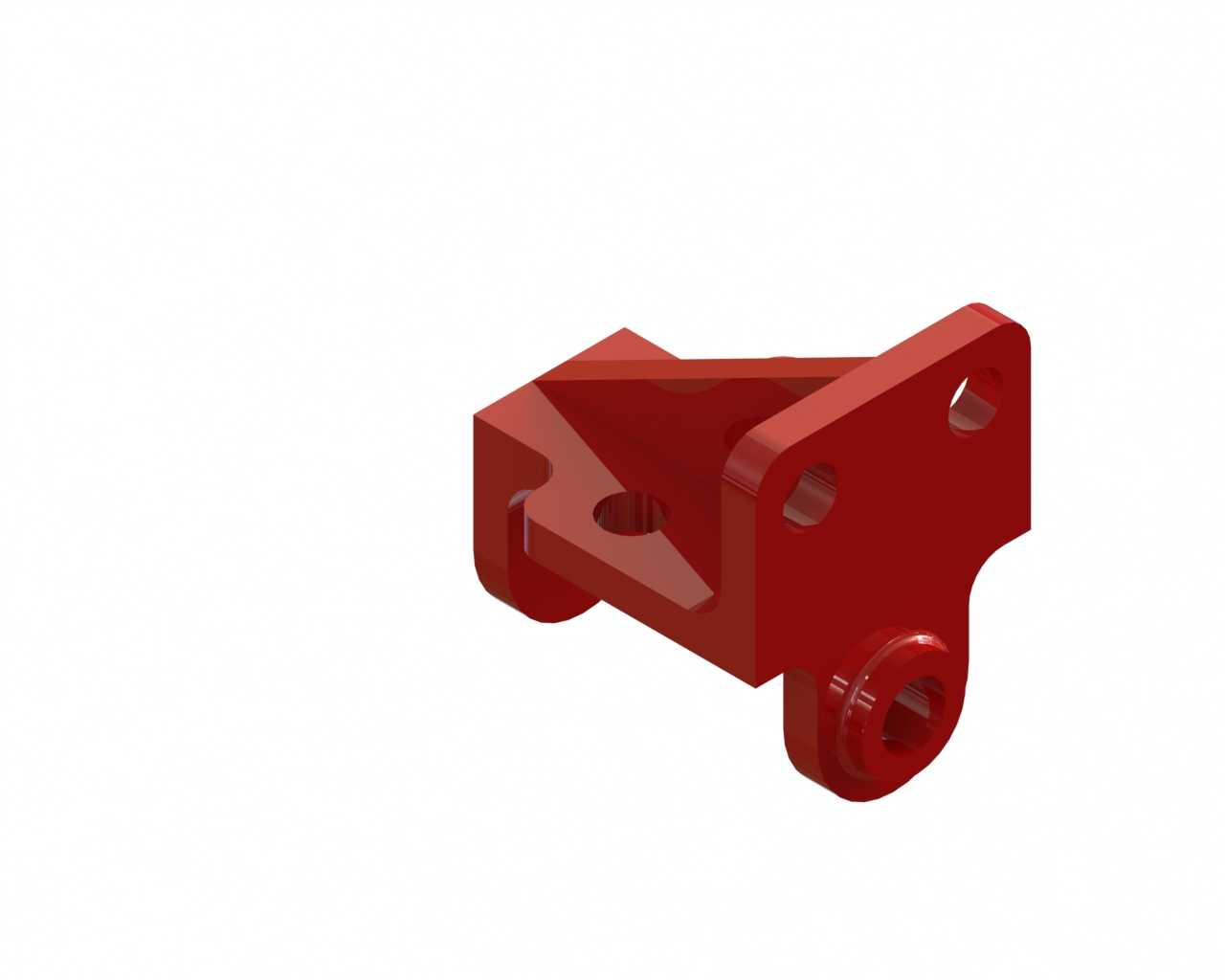

红色铰接式机械连接固定支座结构

　　这类带铰接孔的一体式固定支座，在轻工自动化输送线、小型工装夹具的摆臂驱动单元里应用十分普遍，日常做非标设备结构设计时，经常会遇到需要将直线驱动件的往复动作转化为摆杆定轴转动的工况，这个支座就是承担摆臂回转支撑、同时将整个摆动单元固定在设备机架型材上的核心承载件。从结构细节来看，主体采用带加强筋的一体式铸钢构型，不是拼接焊接件，整体刚性更足，长期承受交变载荷时不会出现焊缝开裂的问题。后侧的安装法兰面做了切边处理，两个沉头安装孔的孔位公差按照H7级精度设计，安装时可以配合内六角圆柱头螺钉直接固定在型材的T型槽面上，法兰面和安装基面的贴合度经过平面度校验，锁紧后不会出现偏斜，能保证铰接孔的轴线与安装基面保持严格的平行度，

　　避免摆臂转动时出现卡滞、偏磨的问题。下部的铰接凸台做了加厚处理，内孔是贯穿的光孔，孔壁预留了铜套安装的余量，实际装配时压入自润滑铜套，既能降低摆臂转轴的转动摩擦阻力，又能在铜套磨损后直接更换，不需要整体替换支座，大幅降低后期维护成本。上部的三角加强筋连接了安装法兰和下部铰接凸台，筋板的厚度按照支座主体壁厚的0.8倍设计，既不会因为筋板过厚导致铸造时出现缩孔缺陷，又能有效抵消摆臂受载时对支座根部产生的弯矩，避免支座在长期受载后出现根部断裂的问题。左侧伸出的带孔凸耳，是用来安装限位块或者位置传感器的安装位，实际使用时可以在这个凸耳上固定行程开关的触发挡片，精准控制摆臂的摆动行程，不需要额外在机架上焊接传感器安装支架，

　　减少了装配时的配做工作量。做这个零件的三维建模时，要优先确定安装法兰的基准面，先拉伸出法兰的基本轮廓，再绘制铰接凸台的回转截面，注意两个铰接孔的同轴度公差要控制在0.02mm以内，否则压入铜套后会出现转轴转不动的情况。加强筋的绘制要注意和主体结构的过渡圆角，所有棱边都做了R2-R5的圆角处理，避免应力集中，同时也符合铸造工艺的脱模要求，不会出现尖边缺料的问题。安装边界方面，这个支座的整体安装占用空间比较紧凑，后侧法兰面的安装孔中心距按照常用的4040铝型材槽间距设计，不需要额外做转接板就能直接固定，下部铰接孔的中心到安装基面的高度经过尺寸链核算，和常用的20缸径迷你气缸的安装尺寸匹配，选型时不需要额外调整驱动件的安装位置。

　　实际工况下，这个支座能承受的最大径向载荷在5kN以内，完全满足小型自动化设备摆臂单元的承载需求，铰接部位的转动间隙控制在0.1mm以内，能保证摆臂的转动定位精度，适合用在物料分拣摆台、工装夹具的压紧摆臂、小型料门的启闭机构这类对结构紧凑度、安装便捷性有要求的场景。建模过程中还要注意各个安装孔的沉头深度，后侧法兰的沉头孔深度要保证M6内六角螺钉锁紧后，螺钉头不会高出法兰面，避免和其他运动部件发生干涉。下部铰接凸台的外圆做了退刀槽结构，方便后期机加工时对孔内壁进行精镗，保证孔的尺寸精度和表面粗糙度。左侧凸耳的安装孔是螺纹孔，直接加工出M5的螺纹底孔，不需要额外装配螺母，安装传感器挡片时直接用螺钉锁紧即可，装配效率更高。
