镂空星形金属挂饰徽章结构设计

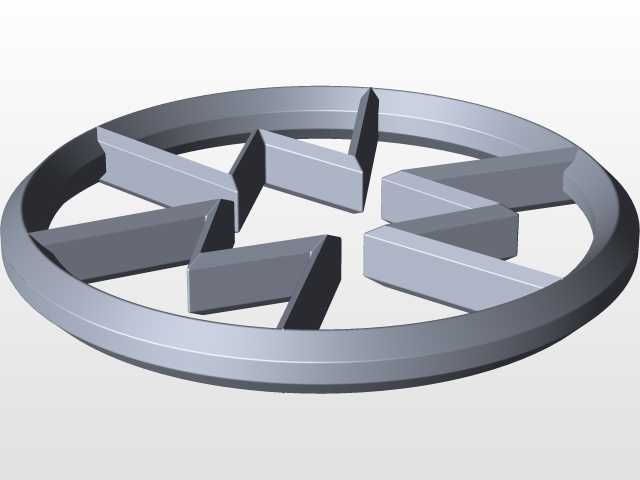

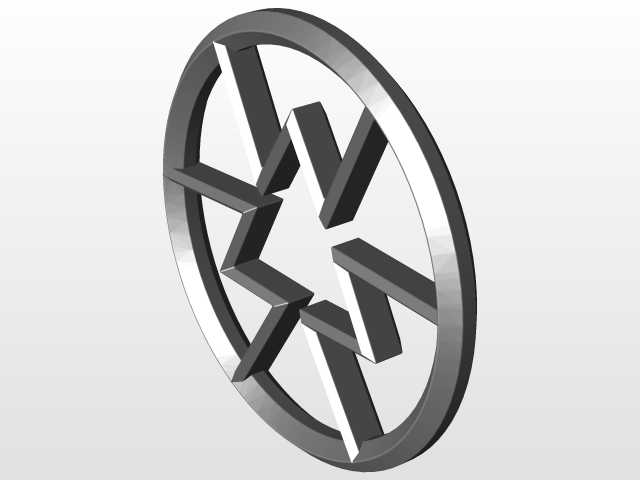

　　这类星形镂空挂饰徽章，日常多应用在品牌周边定制、活动纪念配饰、文创礼品搭配场景中，既可以单独作为胸章佩戴，也能搭配挂扣组件作为钥匙链、包袋挂饰使用，部分同结构产品也会调整尺寸后作为服饰、箱包的金属装饰扣件。从实际使用需求出发，设计时首先要考虑佩戴或悬挂状态下的受力边界，整体采用环形外框搭配内部星形镂空筋条的结构，外框做等宽圆弧过渡，避免尖锐棱角在日常携带时刮蹭衣物或皮肤，内部星形结构的筋条宽度与外框保持一致的壁厚比例，保证压铸或冲压成型时金属液填充均匀，不会出现局部缺料、薄壁断裂的问题。

　　外形尺寸上，这类挂饰徽章的外圆直径通常控制在30mm到45mm区间，厚度根据材质不同调整，锌合金压铸版本厚度多在2.5mm到3mm，不锈钢蚀刻版本厚度可做到1.5mm到2mm，既保证手持的质感，也不会因为过重导致佩戴时衣物拉扯变形。安装边界方面，若作为胸章使用，背面需预留别针安装的沉台位置，沉台深度控制在0.8mm到1mm，保证别针底座嵌入后不会突出表面，避免佩戴时硌压皮肤；若作为钥匙链挂饰使用，外框的对应位置需要预留直径2mm到3mm的挂孔，挂孔边缘做R0.5的圆角处理，分散挂环连接位置的应力，避免长期晃动拉扯后挂孔处出现开裂。

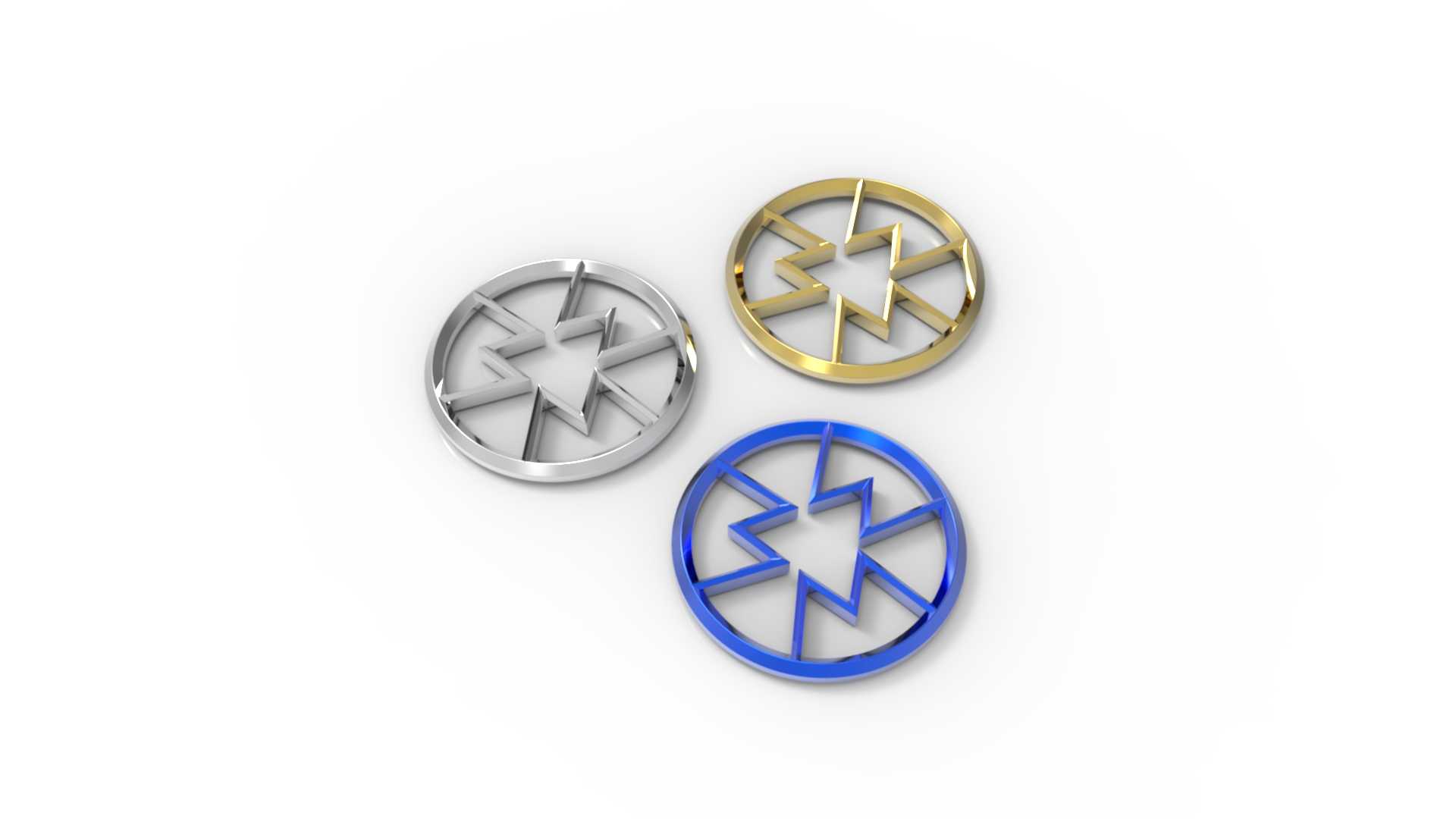

　　设计过程中，镂空区域的间隙宽度需要严格控制，最小间隙不小于1.5mm，一方面是满足金属成型的工艺要求，避免压铸时模具窄腔填充不足、蚀刻时出现连料问题，另一方面也能防止日常使用时细小纤维、灰尘卡在缝隙中难以清理。表面处理的适配结构上，不同配色的版本（银白、金色、蓝色等）在建模时需要将外框与内部筋条的表面做统一的拔模处理，拔模角度控制在1.5度到2度，方便后续电镀、阳极氧化或者喷塑工序的装挂与涂层均匀附着，棱角位置做R0.3的小圆角过渡，避免涂层在尖角位置出现堆漆或露底的缺陷。

　　从结构强度验证的角度，建模时需要对挂孔位置、星形筋条与外框的连接位置做受力校核，模拟日常悬挂状态下10N的静拉力载荷，保证最大应力值低于所选材质的屈服强度，避免正常使用过程中出现变形、断裂。同时，整体结构做对称设计，重心落在外圆的几何中心位置，悬挂时不会出现单侧倾斜的问题，保证佩戴或悬挂时的视觉平整性。不同表面处理的版本在结构上保持完全一致，仅通过后期表面工艺实现色彩区分，不需要单独开模，能够有效降低批量生产的模具成本，适配小批量定制与大批量量产的不同需求。

　　细节处理上，徽章的正反两面都做相同的镂空结构设计，避免单面镂空导致的冲压或压铸变形，同时两面的边缘都做倒钝处理，没有锋利的飞边残留，符合日用五金配饰的安全要求。挂孔的位置设置在星形结构的一个角对应的外框位置，保证悬挂时星形图案保持正向的视觉角度，不会出现歪斜，提升产品的使用观感。内部星形的尖角位置同样做微小圆角处理，既避免尖角位置的涂层易磨损问题，也能防止日常接触时划伤皮肤，兼顾实用性与外观表现。
