布加迪品牌金属质感立体车标结构设计

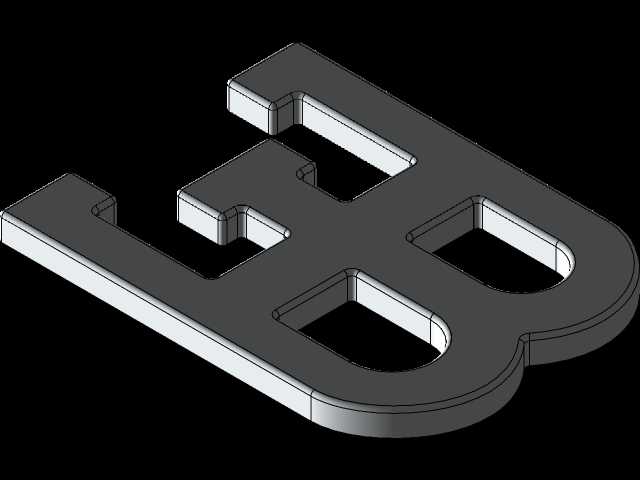

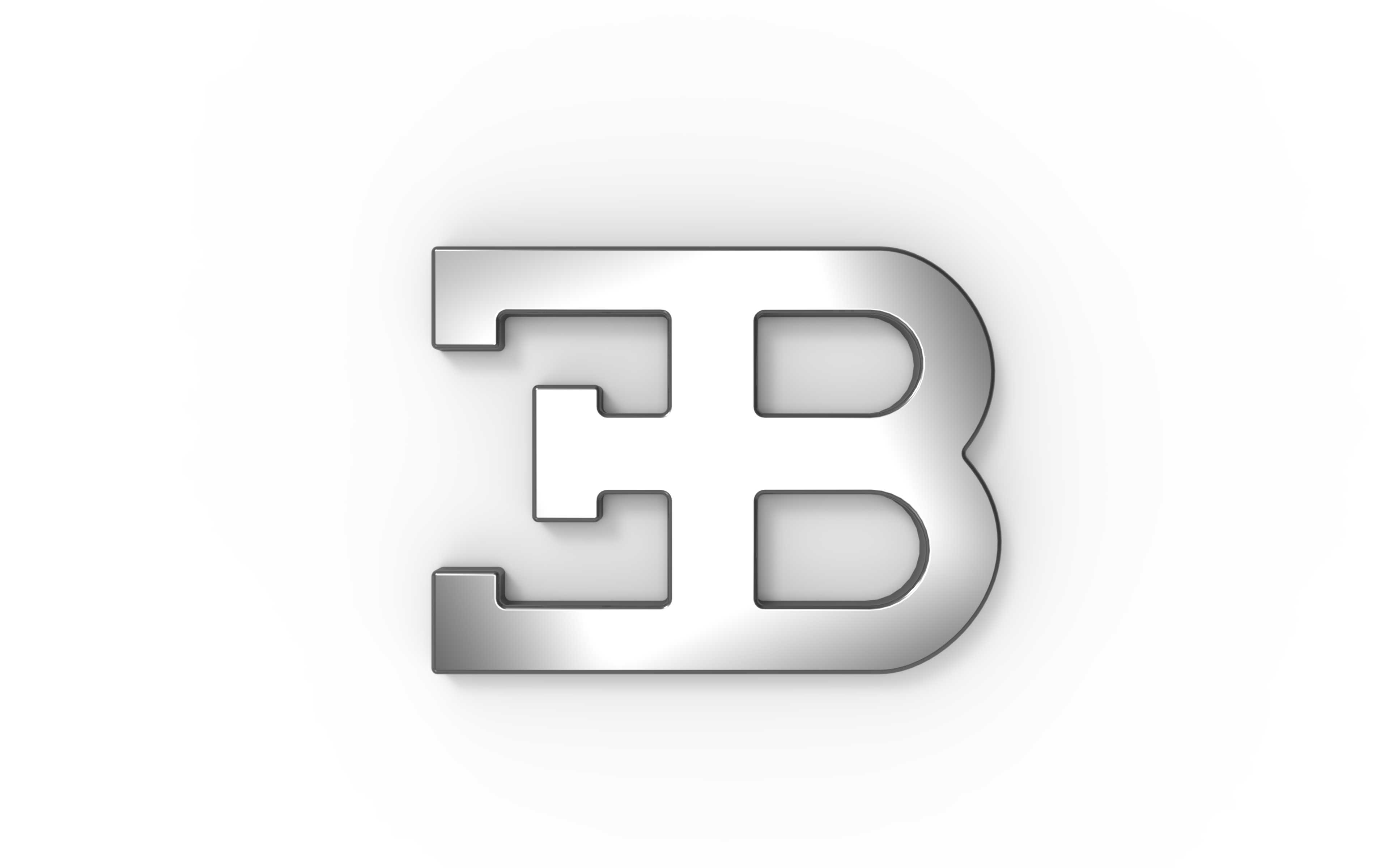

　　在汽车外观标识系统的设计流程中，车头立标或格栅嵌入徽标是传递品牌视觉识别性的核心部件，这类标识件的设计既要兼顾品牌视觉符号的精准还原，也要满足整车装配环节的安装适配要求，同时还要适配车辆使用周期内的耐候、抗冲击、表面质感保持等实际工况需求。这款布加迪品牌的立体标识，在结构设计阶段首先对品牌经典的EB字母组合符号做了三维立体化重构，没有沿用平面印刷或薄金属冲压的简易结构，而是采用了带厚度的实体浮雕式造型，字母边缘做了连续的圆角过渡处理，避免锐边在装配或日常使用中出现磕碰掉漆、应力集中开裂的问题。从实际装车场景来看，这类标识通常会布置在车头进气格栅中央、车尾行李箱盖中央或者方向盘中央气囊盖位置，不同安装位置对标识的厚度、

　　背部安装结构有不同要求：布置在车头格栅位置时，标识背部需要设计适配格栅网格间距的卡扣柱或者粘接定位凸台，厚度控制在8-12mm区间，避免突出过多影响格栅进气效率，同时也要保证高速行驶时气流冲击下不会出现松动脱落；布置在车尾位置时，标识整体厚度可以适当降低到5-8mm，背部采用大面积平贴基面配合 automotive 级双面胶粘接，边缘做0.5mm的内收斜角，避免洗车时高压水枪直接冲击粘接缝隙导致开胶。在造型细节处理上，标识表面做了微弧凸起的曲面处理，模拟金属镀铬后的高光反射效果，字母B的两个封闭内槽、字母E的三个横向凹槽深度控制在2-3mm，既保证立体光影层次，也避免槽内过深积累灰尘难以清理。

　　设计过程中对标识的外轮廓边界做了等距偏移校验，保证整体外轮廓是连续顺滑的类矩形圆角形态，没有突兀的突出结构，方便安装时的定位对齐，背部安装基面的平面度公差控制在0.1mm以内，保证粘接或者卡扣安装后不会出现局部翘起、缝隙不均的问题。针对不同的表面处理工艺，模型在结构上预留了工艺余量：如果采用ABS基材电镀工艺，整体壁厚均匀控制在2.5mm，避免壁厚不均导致电镀后表面出现缩痕、色差；如果采用锌合金压铸工艺，会在标识背部设计均匀的加强筋结构，筋厚1.2mm，间距8mm，既减少压铸时的材料收缩变形，也提升整体结构强度，避免车辆行驶中的振动导致标识断裂。在安装边界的匹配设计上，模型预留了两种安装结构的切换空间，

　　既可以在背部加装热熔铜螺母配合螺丝从安装件背面锁付，也可以直接保留平整基面用于粘接，适配不同车型的装配工艺要求。标识的边角全部做了R1.2以上的圆角处理，一方面符合汽车外饰件的安全法规要求，避免尖锐边角对行人造成磕碰伤害，另一方面也能提升电镀或者喷涂工艺的良率，减少边角位置的漆层堆积、电镀毛刺问题。从视觉效果实现的角度，三维建模阶段对标识表面的曲面连续性做了G2连续校验，保证光线照射下表面高光过渡顺滑，没有凹凸不平的褶皱，还原金属材质的厚重质感，字母之间的衔接位置做了一体化的融合处理，没有拼接缝隙，避免长期使用后缝隙内积存水渍、污垢导致的锈蚀问题。
