直板全面屏智能手机整机结构外观设计

　　日常做消费电子结构设计时，这类直板全面屏手机的三维建模是很典型的手持通讯终端设计练习项目，建模过程中需要兼顾外观质感、内部堆叠空间与手持握持的人机工程边界。从实际应用场景来看，这类机型面向大众日常移动通讯、移动办公、影音娱乐使用，需要适配单手握持、口袋收纳的常规使用场景，因此外形尺寸的边界控制是建模初期就要敲定的核心参数，常规这类机型的整机宽度控制在70-78mm区间，厚度控制在7-9mm区间，整机长度控制在155-165mm区间，这个尺寸范围能够适配绝大多数成年用户的单手握持操作需求，拇指可覆盖屏幕70%以上的操作区域，同时放入常规牛仔裤口袋、上衣内袋时不会出现过度突出、卡滞的问题。

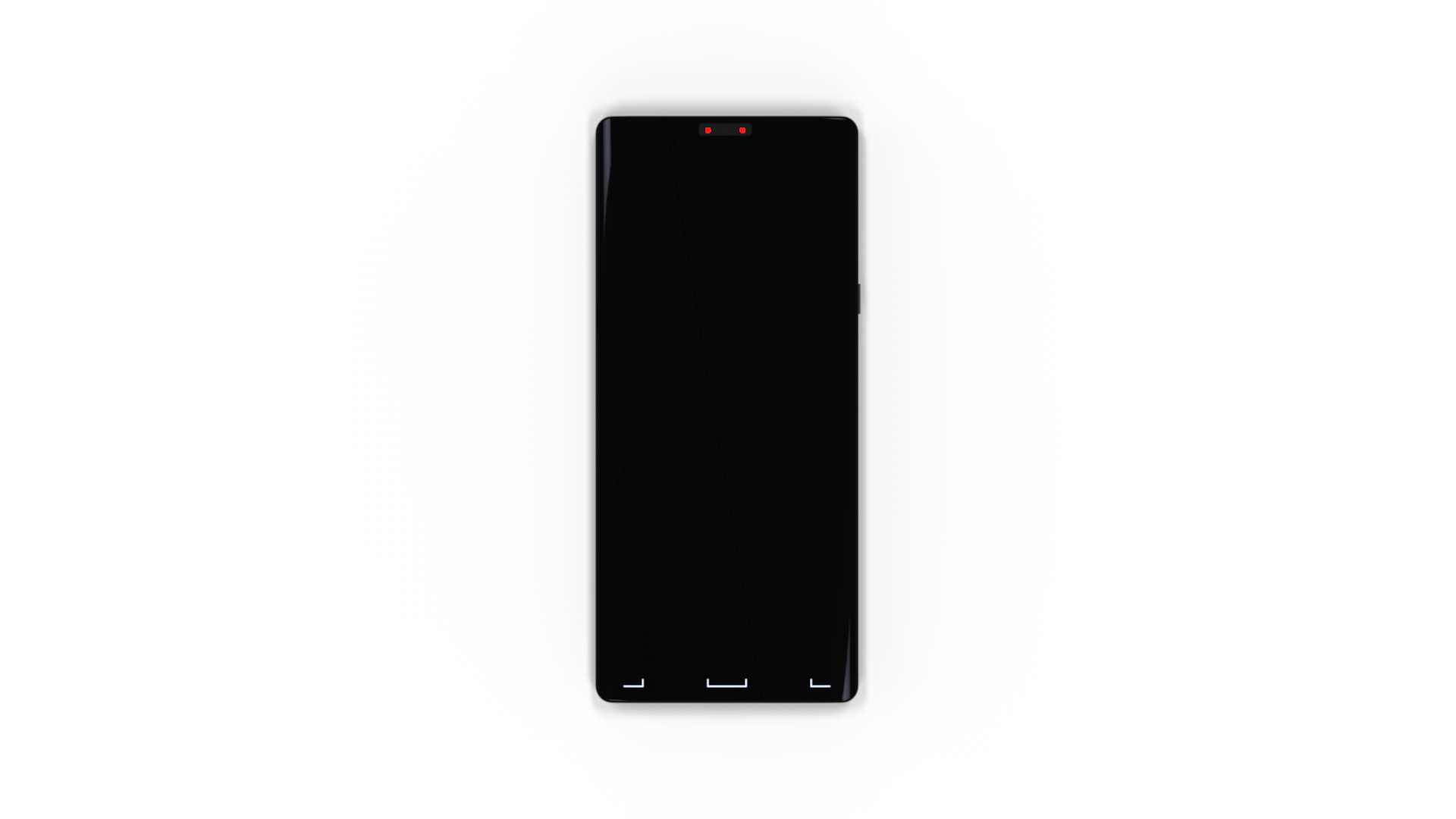

　　建模时的设计思路需要从整机堆叠逻辑倒推外观曲面，首先要预留屏幕模组的安装空间，正面全面屏的黑边宽度控制在1.5-2.5mm区间，顶部预留极小的前置传感器、听筒开槽位置，避免过度占用屏幕显示区域；中框部分采用微弧过渡设计，衔接正面屏幕玻璃与背面后盖，中框侧边需要预留按键的安装位，包括音量调节键、电源键的开槽，按键的凸起高度控制在0.8-1.2mm，保证按压反馈清晰的同时不会出现硌手的问题，中框底部需要预留Type-C充电接口、扬声器出音孔、麦克风拾音孔的开孔位置，开孔的排布要对齐内部主板的接口位置，避免出现结构干涉。

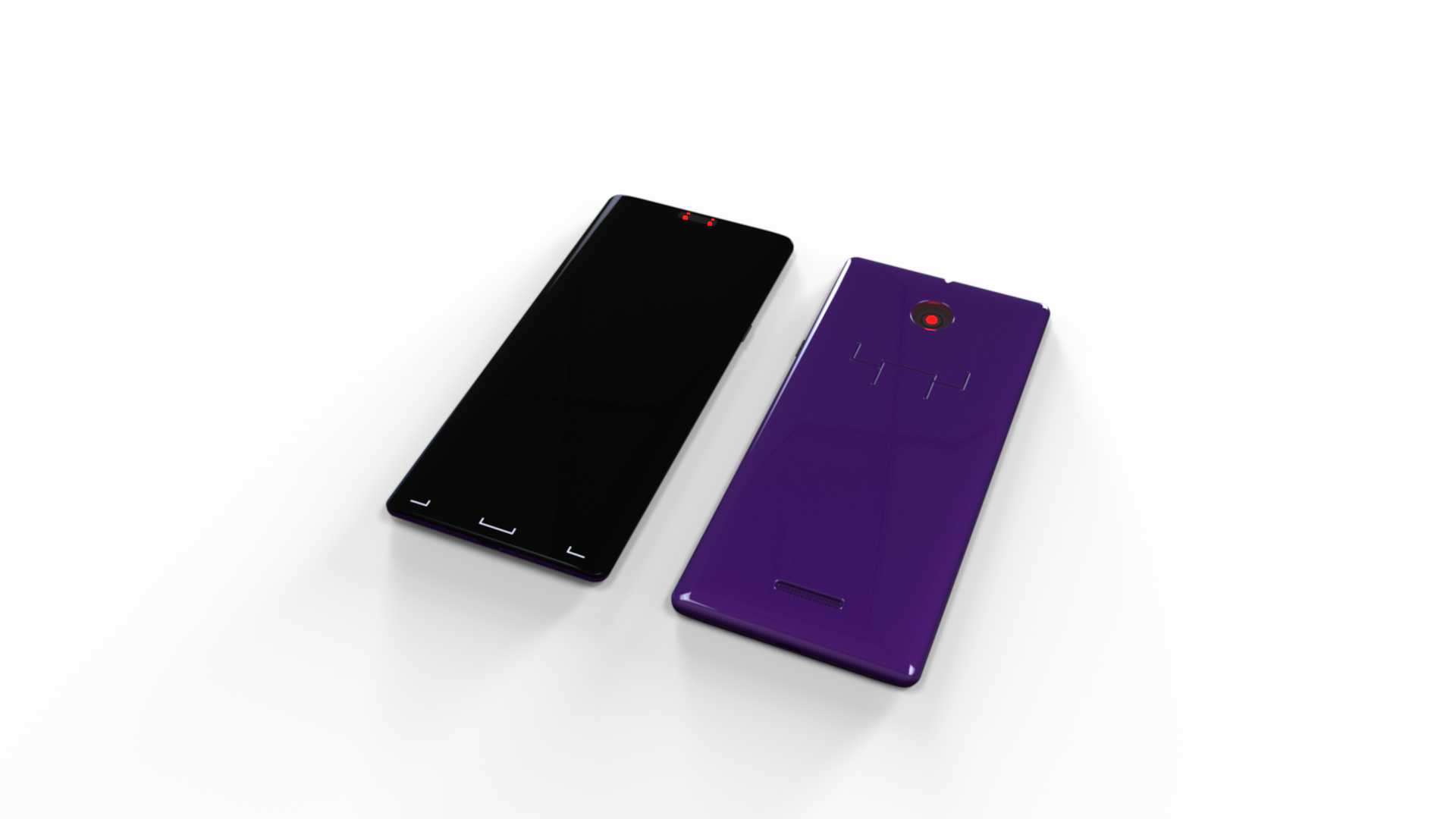

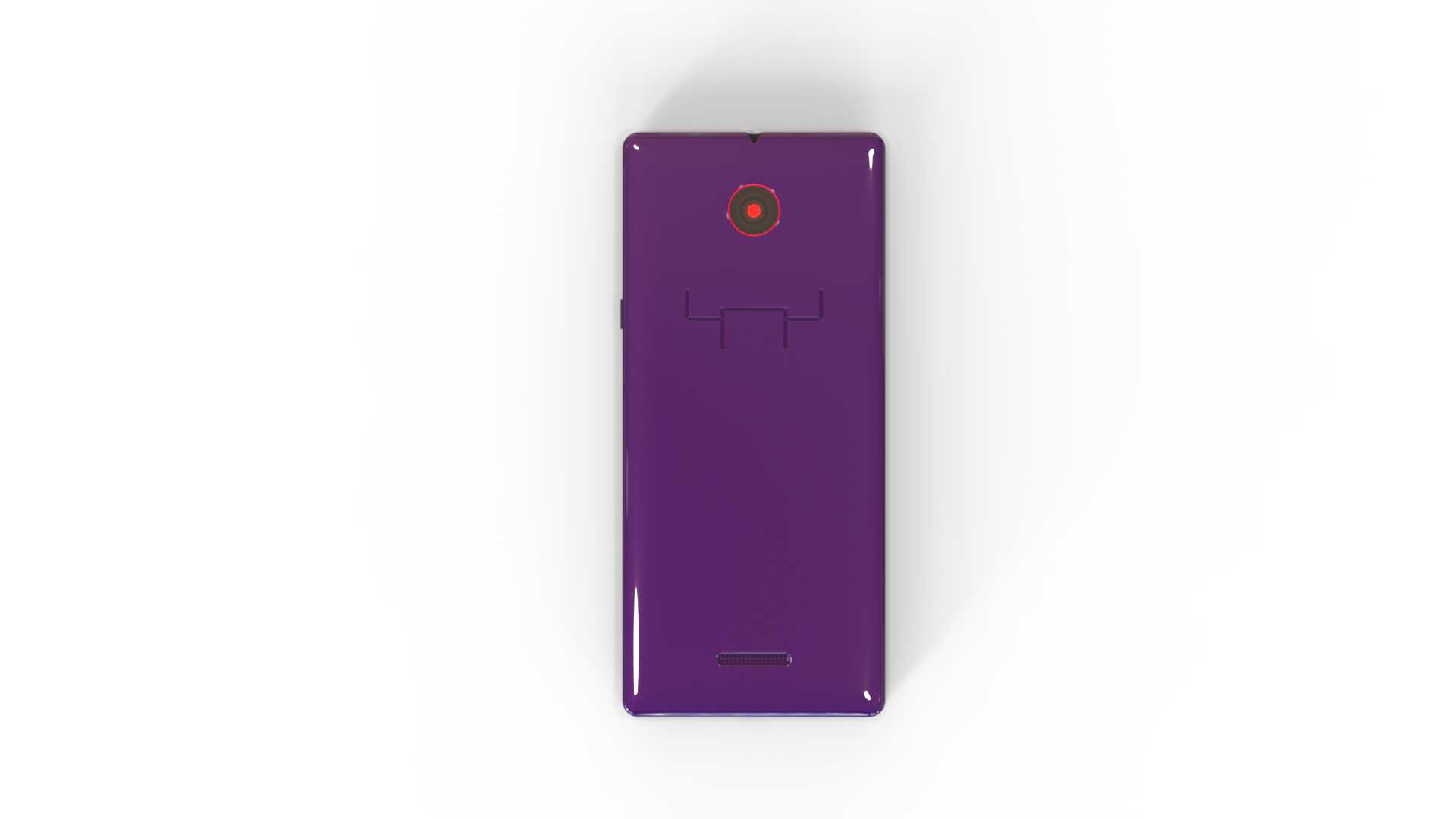

　　背面的设计上，这款机型采用竖置后置摄像头模组的布局，摄像头模组凸起高度控制在1.2-1.8mm，模组外圈做金属保护圈设计，避免镜头玻璃直接接触放置平面产生磨损，后盖采用大弧面收边设计，从后盖主体向中框方向做曲率渐变的弧面过渡，握持时手掌能够与后盖曲面完全贴合，减少长时间握持的硌手感。后盖表面做哑光质感的外观处理，减少指纹残留的同时提升握持摩擦力，降低日常使用中滑落的风险。

　　功能特性层面，建模过程中需要预留内部主板、电池、摄像头模组、天线模组的安装空间，电池仓的尺寸要适配常规4000-5000mAh容量的软包锂电池，主板区域要预留芯片、屏蔽罩的安装高度，避免后盖装配时出现挤压元器件的问题；天线断点的位置设置在中框上下两端，避开用户握持时手掌容易遮挡的区域，保证通讯信号的稳定性。整机的装配间隙控制在0.1mm以内，屏幕与中框、中框与后盖的配合面做止口设计，提升整机的装配精度与结构强度，同时具备一定的生活防泼溅能力。

　　实际建模过程中，曲面的连续性是重点控制项，正面屏幕玻璃与中框的衔接处做G2连续曲面过渡，避免出现棱角割手的问题，背面后盖与中框的过渡同样采用G2连续，保证外观线条流畅无突兀转折。摄像头模组的周边做0.3mm的C角倒角，避免模组边缘过于锋利划伤用户或者衣物。整机的重量分配上，建模时要考虑元器件布局的重心位置，将重心控制在整机几何中心偏上10mm以内的区域，单手握持时不会出现头重脚轻容易滑落的问题。

　　从结构可靠性角度，中框采用一体化的结构设计，预留足够的壁厚支撑，常规中框壁厚控制在0.8-1.2mm，关键受力位置比如按键安装位、接口位置做局部加厚处理，提升抗摔抗形变能力；屏幕与中框之间预留泡棉胶的安装空间，泡棉胶的宽度控制在0.8-1mm，既保证屏幕粘接的可靠性，也能在跌落时起到缓冲吸能的作用，降低屏幕碎裂的风险。后盖与中框的配合采用卡扣加粘接的组合固定方式，卡扣均匀分布在中框四周，间距控制在15-20mm，保证后盖装配后无翘边、缝隙不均的问题。
