健身训练用包胶哑铃组三维结构设计

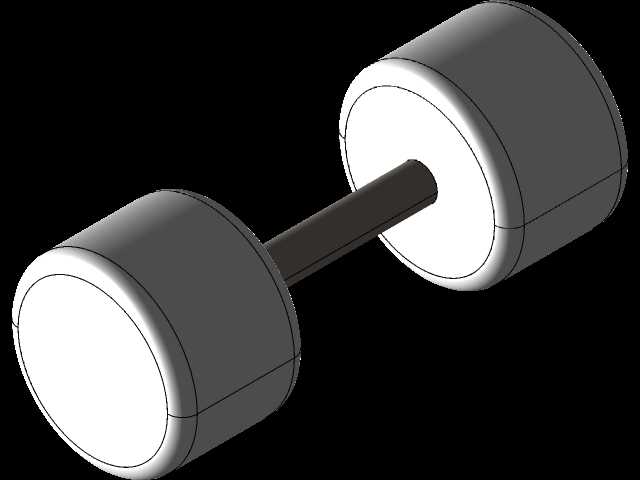

　　这套哑铃结构的三维建模，核心围绕商用健身场景与家庭力量训练的双重使用需求展开，在结构设计阶段首先考虑了握持手感与配重稳定性的平衡，摒弃了传统全金属哑铃易磕碰、噪音大的缺陷，采用金属握杆搭配外包复合配重块的结构形式。握杆部分做了滚花防滑处理，直径控制在适配大多数成年人手型握持的尺寸范围，表面纹理深度经过反复校核，既保证训练出汗状态下的握持摩擦力，又不会因为纹理过深硌伤手掌，握杆两端设置有限位凸台，与配重块的安装孔采用过盈配合加防松卡簧的固定方式，避免长期反复拿取、放置过程中配重块出现松动偏移。配重块部分采用分层对称设计，每片配重的端面做了圆弧倒角处理，没有尖锐棱角，既避免搬运过程中磕碰划伤使用者，也能减少哑铃落地时对地面的冲击损伤，

　　配重块外层的包覆层与内部金属内芯紧密贴合，建模时特意预留了包覆层的压缩变形余量，保证实际生产过程中包覆层不会因为装配应力出现起鼓、脱落的问题。从安装边界来看，单只哑铃的整体长度控制在常规哑铃架存放位的适配尺寸范围内，配重块的最大外径经过校核，既保证足够的配重重量满足不同训练阶段的负荷需求，也不会因为直径过大导致做弯举、卧推动作时卡蹭小臂或者身体。在实际应用场景中，这套哑铃可以适配健身房固定力量区的自由重量训练，也能满足家庭健身场景下的肩、臂、胸、背等多部位肌肉训练需求，结构设计上兼顾了不同训练动作的使用姿态，比如做锤式弯举时握杆的受力分布经过受力仿真校核，长期承受偏载载荷也不会出现握杆弯曲变形的问题；

　　做平板卧推时配重块的重心与握杆轴线完全重合，不会出现重心偏移导致的手腕额外受力。建模过程中对各个配合面的公差做了合理分配，握杆与配重块的配合公差采用基孔制过渡配合，既保证装配时的便捷性，不需要额外的专用压装设备就能完成组装，也能保证使用过程中的同轴度，避免哑铃转动时出现偏心晃动。配重块的端面做了平面度要求，保证多片配重叠装时能够紧密贴合，不会出现片与片之间的间隙导致训练过程中产生异响。考虑到训练场景中哑铃经常会被放置在不太平整的地面，配重块的外轮廓做了微弧面设计，即使放置时存在轻微倾斜，也能稳定接触地面，不会出现倾倒滚动的问题。另外在细节设计上，握杆的两端超出最外侧配重块的长度经过反复调整，既不会因为伸出过长导致做动作时磕碰身体，

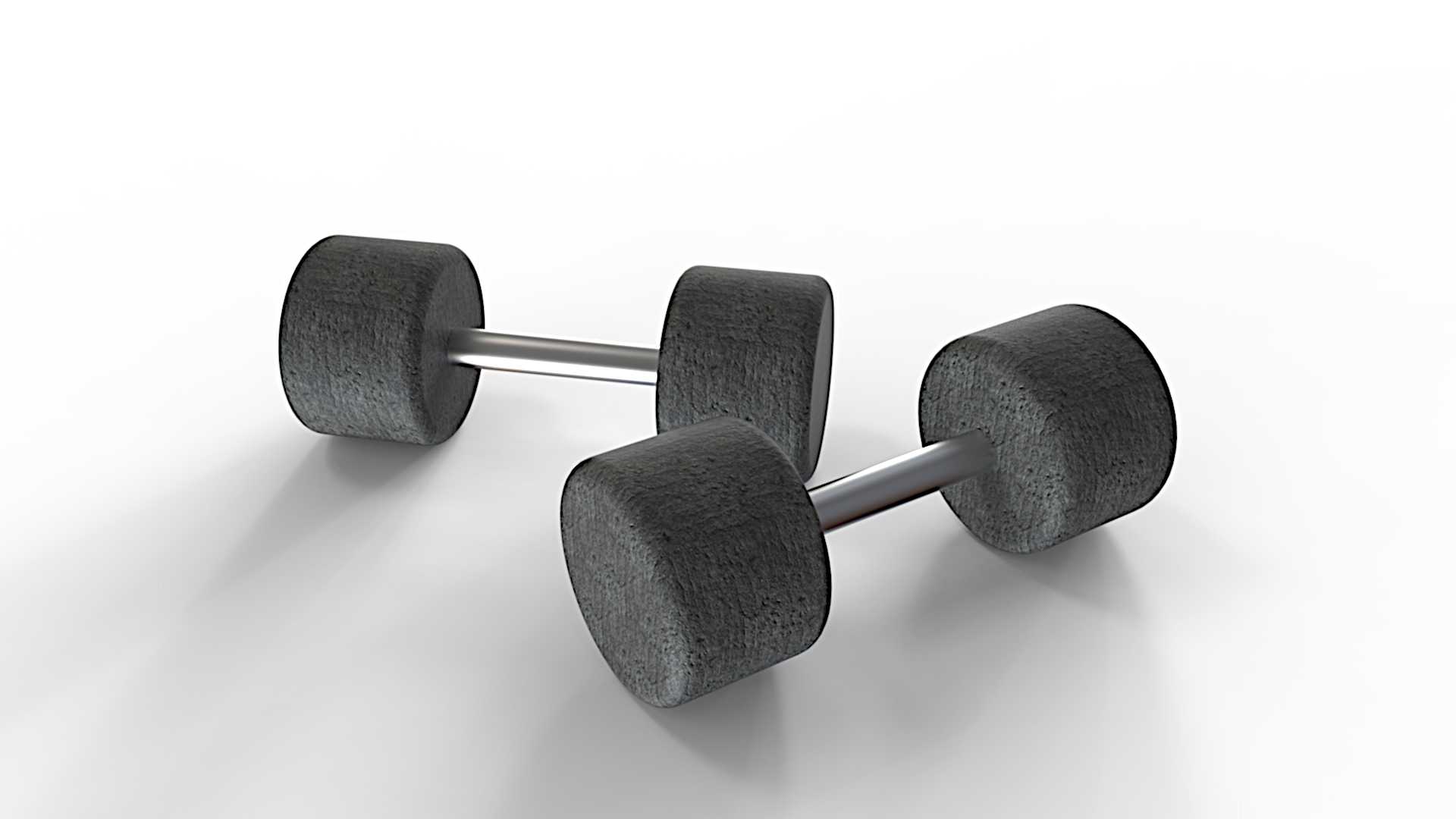

　　也能方便使用者在调整配重时抓握端部，同时这个伸出段的直径略小于握杆主体直径，方便安装防松卡扣，不需要额外加工卡槽就能实现配重块的轴向固定。整个结构没有多余的装饰性特征，所有曲面和倒角都服务于实际使用功能，配重块的外表面做了细微的磨砂纹理建模，模拟实际产品的防滑包覆层效果，既提升握持接触时的摩擦力，也能减少表面划痕的明显程度，长期使用后依然能保持较好的外观状态。从受力角度分析，整个哑铃的最大应力集中在握杆的中间握持段，建模时对该段的直径做了加强处理，经过载荷校核，能够承受远超常规训练最大负荷的冲击载荷，即使出现哑铃失手掉落的情况，握杆也不会出现断裂变形，配重块的内部金属内芯采用整体浇筑结构，与外层包覆层之间设置有嵌入式的连接凸点，避免长期使用后内外层出现分离脱落的问题。
