概念款星形辐条汽车轮毂轮胎组合设计

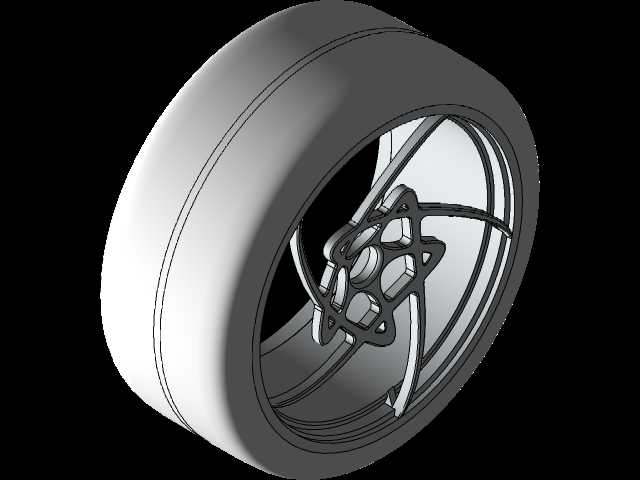

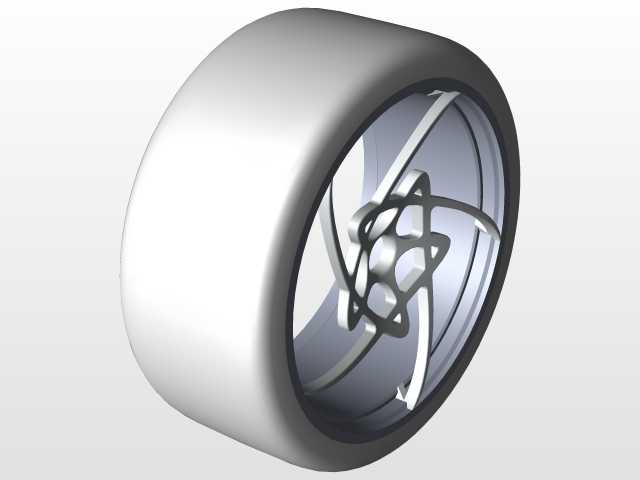

　　这套轮毂轮胎组合的设计，最初是面向定制化改装乘用车的行走系统需求做的方案，在日常的结构校核工作里，这类非量产的定制轮毂首先要平衡的就是视觉辨识度和结构可靠性的关系，不能只追求造型独特忽略了实际装车后的受力表现。先从安装边界说起，轮毂的中心孔位、PCD节圆参数是按照常规紧凑型乘用车的转向节安装接口做的匹配，轮辋直径适配17英寸的民用真空轮胎，轮辋宽度J值对应215-235胎宽的适配范围，偏距ET值设定在38mm，装车后轮眉与轮胎侧面的齐平度刚好符合多数改装场景的视觉需求，不会出现过度外凸蹭轮眉、或者内凹过多蹭避震筒身的问题。辐条部分采用了交错星形的镂空结构，没有用传统的多辐条直连设计，而是将五组主辐条做了扭转延伸，

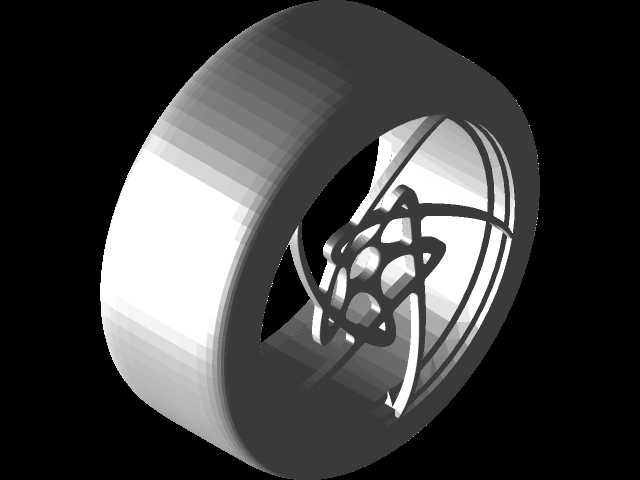

　　在轮毂中心交汇形成类似原子结构的镂空造型，这种设计不是单纯为了好看，在做有限元受力分析的时候，这种交错的辐条走向可以把路面传递过来的冲击载荷更均匀地分散到轮辋的整个圆周上，避免直辐条结构在承受侧向冲击时应力集中在辐条根部的问题，尤其是车辆过弯时侧向载荷较大的工况下，辐条的扭转结构可以将部分剪切力转化为沿辐条轴向的拉压力，提升整体的抗形变能力。轮胎部分匹配的是常规民用街胎的胎壁厚度，胎面花纹预留了常规四季胎的沟槽设计空间，胎唇与轮辋的配合位置按照国标真空胎的密封尺寸做了贴合，轮辋的胎圈座位置做了标准的凸峰设计，防止车辆在低胎压行驶时轮胎脱圈。在实际应用场景里，这套行走部件除了可以用于民用乘用车的外观改装，也可以作为概念车、

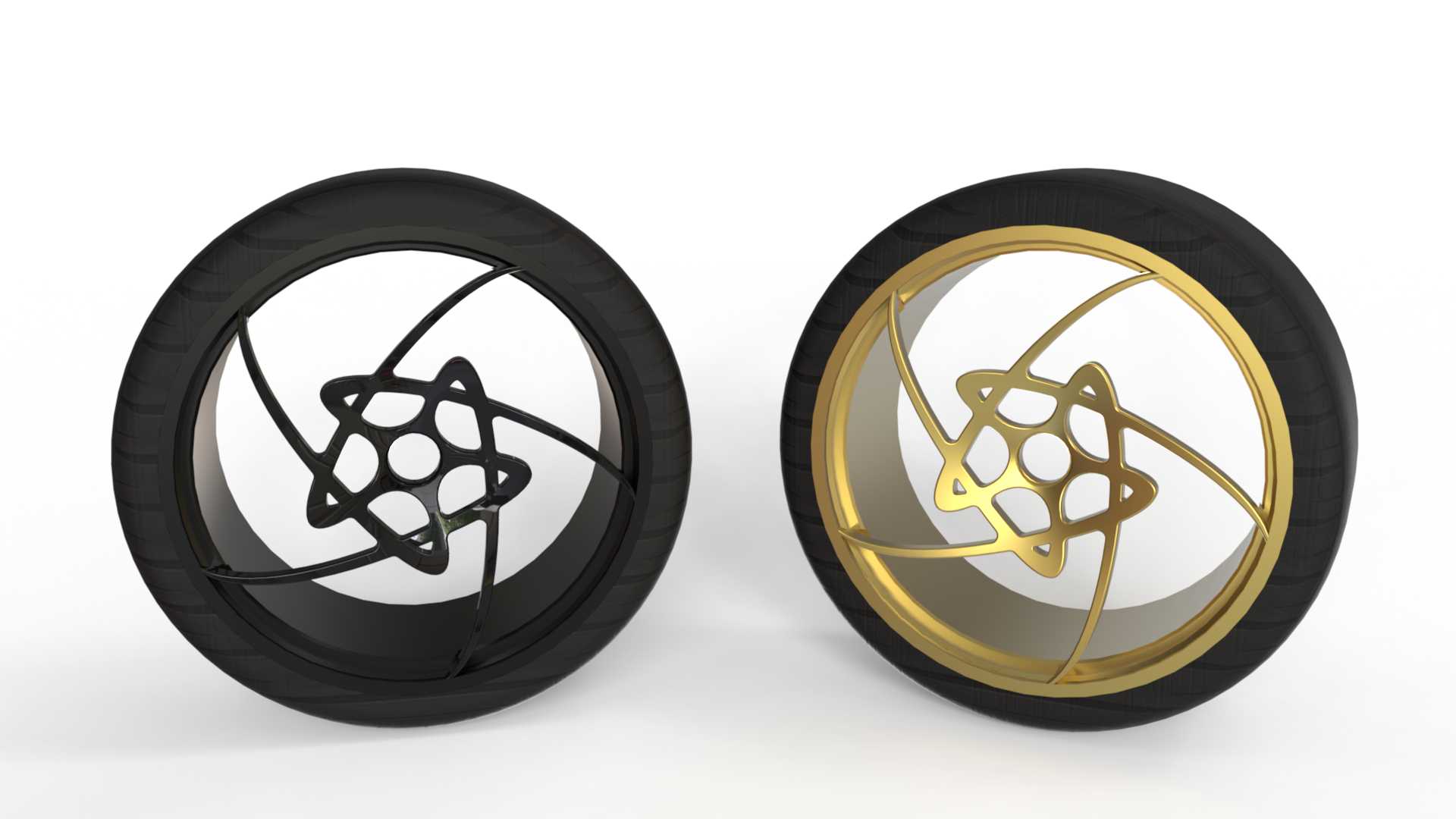

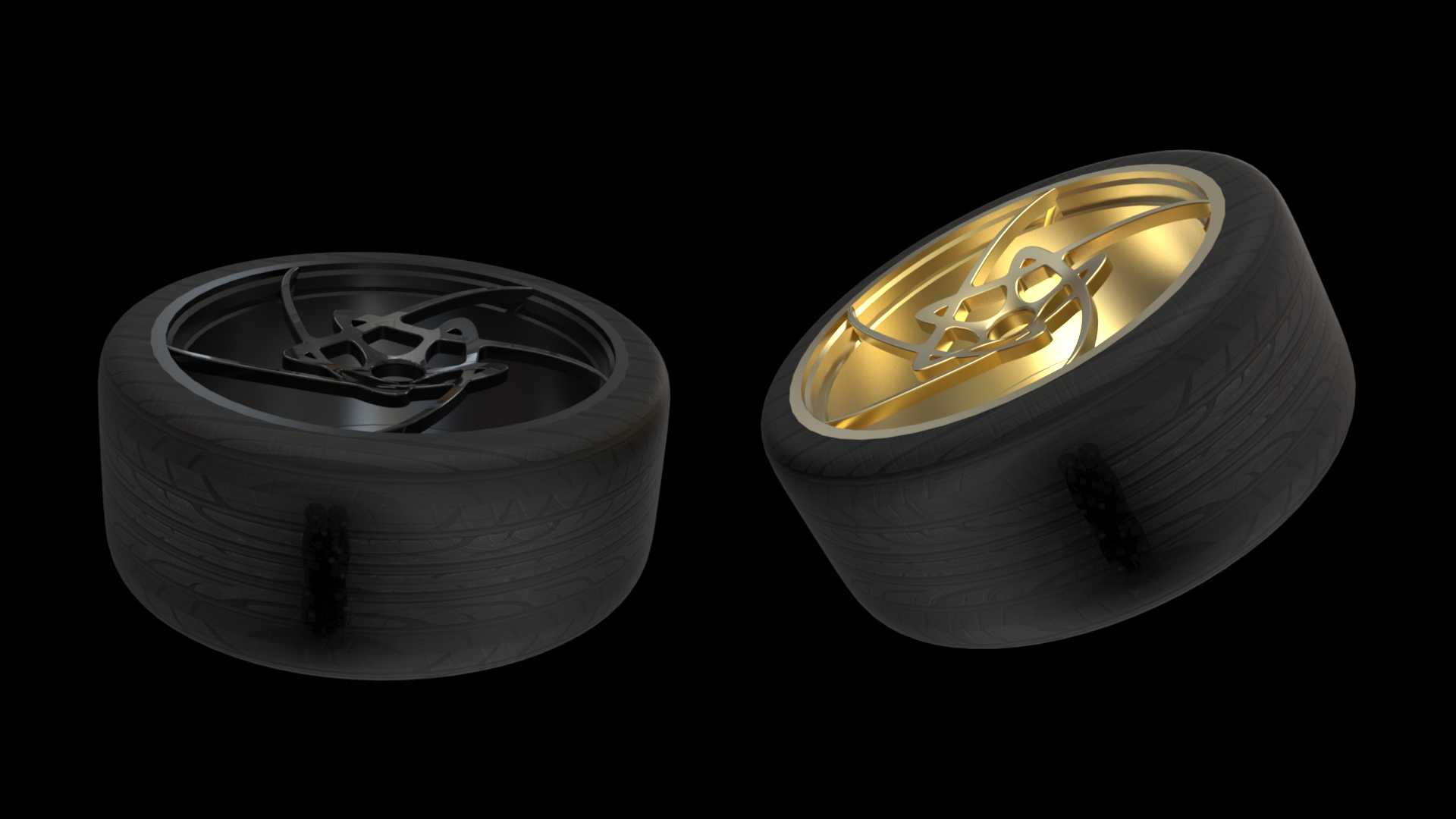

　　展示样车的底盘行走部件使用，辐条表面的造型预留了足够的后期处理空间，既可以做高亮黑的运动风格涂装，也可以做抛光镀金的展示风格处理，两种表面处理方案对应的结构细节在建模时都做了预留，比如辐条的表面拔模角度控制在3度，不管是做喷涂还是电镀处理都能保证涂层的均匀附着，不会出现边角位置积漆或者镀层厚度不均的问题。设计过程中也考虑到了后期的动平衡需求，轮辋的内侧预留了平衡块的安装位置，不会因为辐条的镂空造型影响平衡块的粘贴，轮毂中心的装饰盖位置做了标准的60mm直径卡槽，可以适配通用的轮毂中心盖，不需要单独开模做定制配件，降低后期的配套成本。另外在重量控制上，辐条的镂空结构在保证结构强度的前提下，比同尺寸的传统多辐条轮毂减重了12%左右，

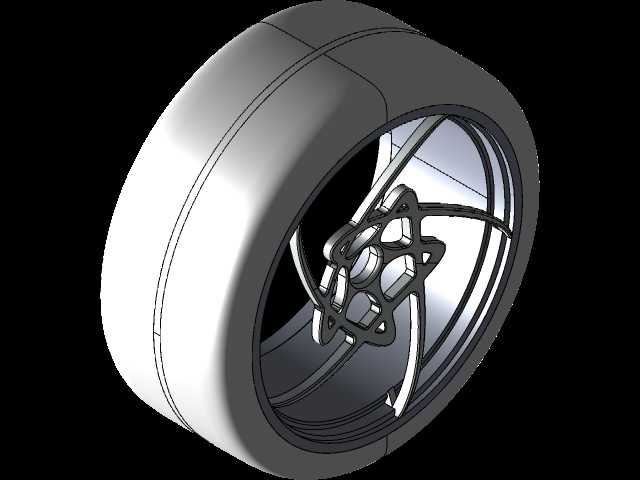

　　更低的簧下质量可以提升车辆悬挂的响应速度，改善日常行驶的滤震表现，这一点在改装场景里是用户比较关注的性能点。建模的时候把轮胎和轮毂做了独立的装配体结构，两者的配合面完全贴合，没有干涉，轮胎的胎侧做了常规的厚度模拟，在做整车装配校核的时候，可以直接导入整车底盘模型，检查转向时轮胎与轮拱、避震、刹车卡钳的间隙是否符合要求，不需要再单独做配合面的调整。轮辐的背面做了合理的减重槽设计，槽深控制在5mm，既不会削弱辐条的结构强度，又能进一步降低整体重量，轮辐与轮辋连接的位置做了R3的圆角过渡，避免应力集中导致的轮毂开裂问题，这也是民用轮毂设计里必须遵守的结构细节，很多外观好看但可靠性差的改装轮毂，问题往往就出在这些过渡位置的处理上，没有做足够的圆角释放应力，长期在颠簸路面行驶就容易出现辐条根部断裂的风险。
