直板全面屏智能手机外观结构三维数模

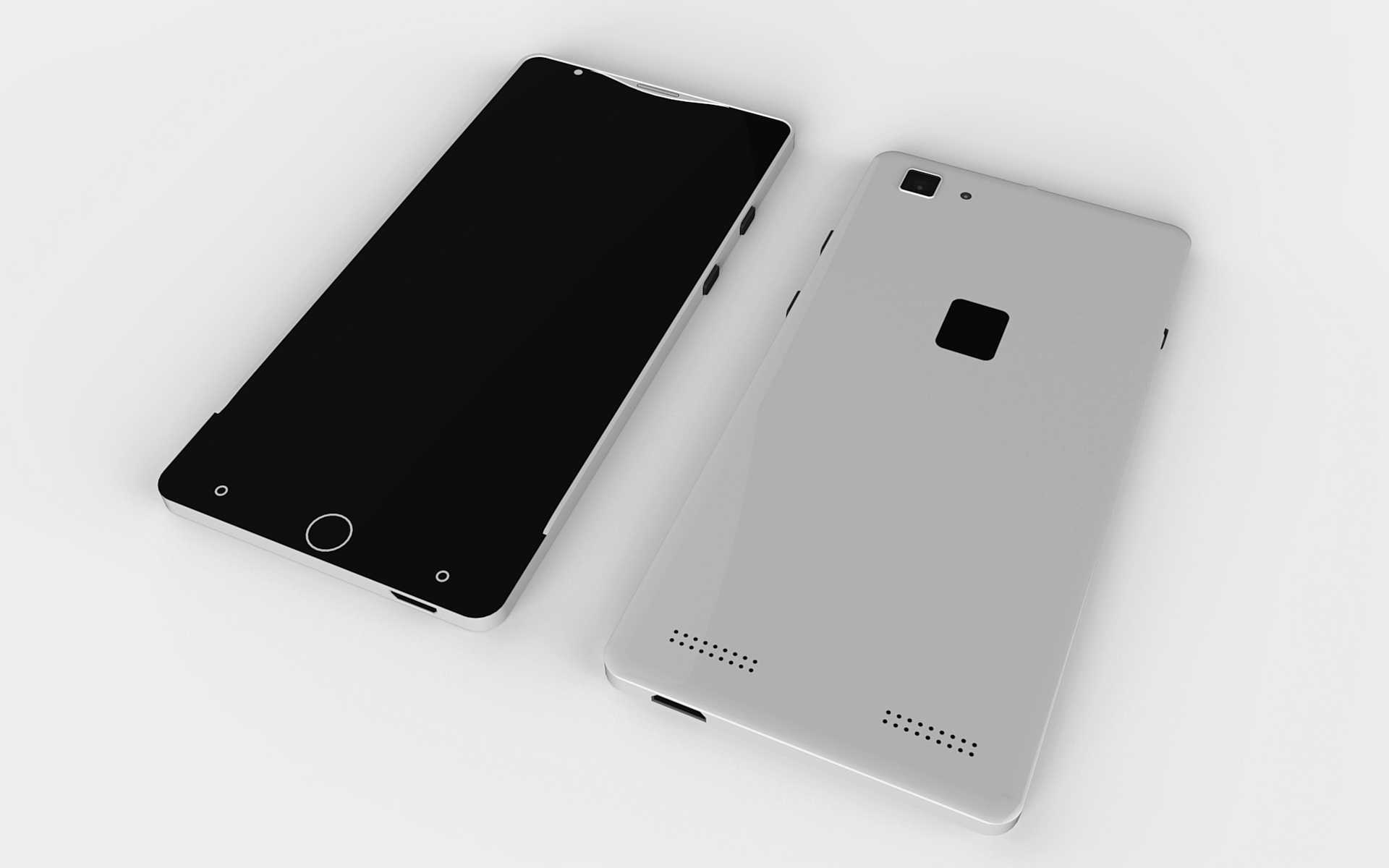

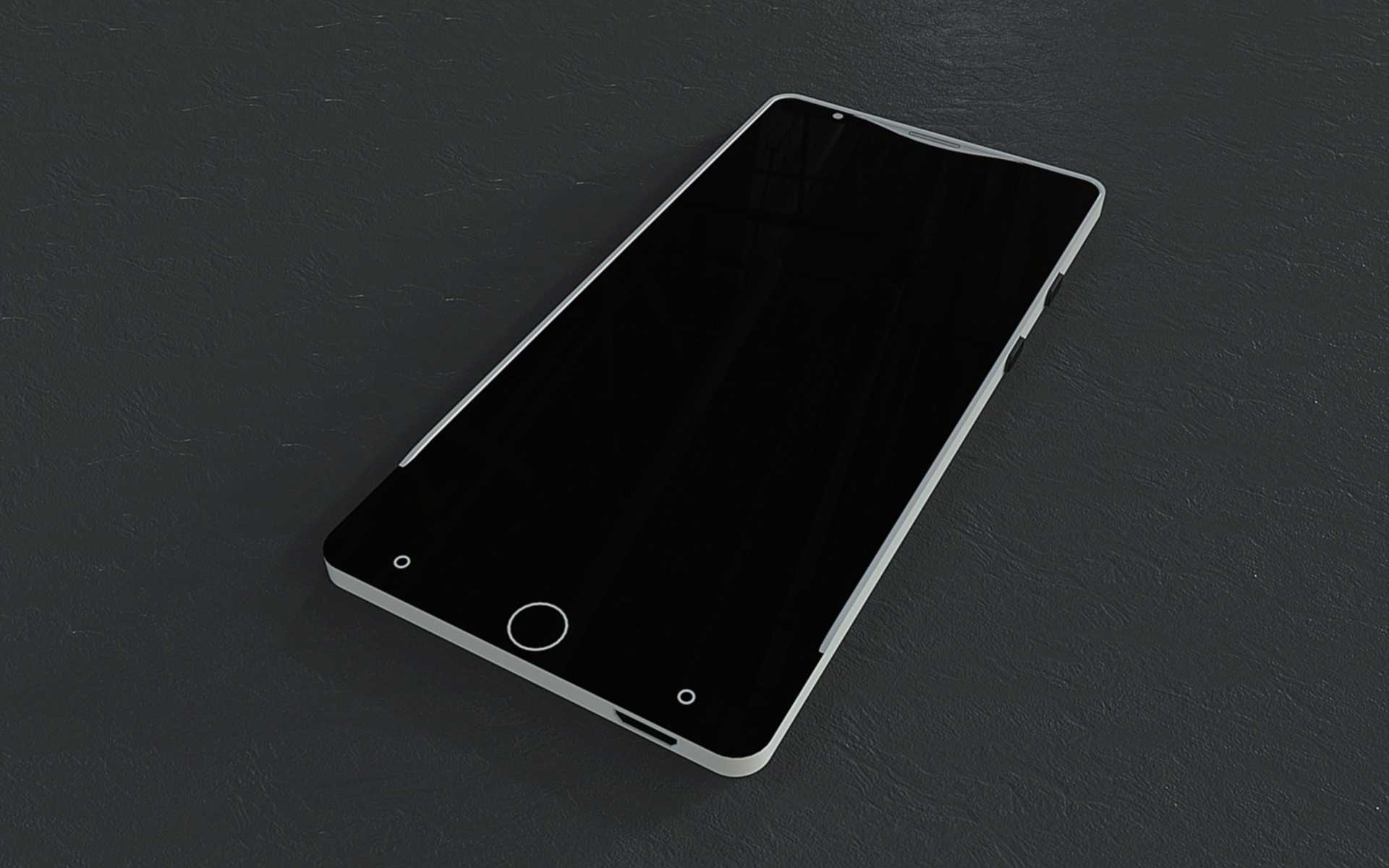

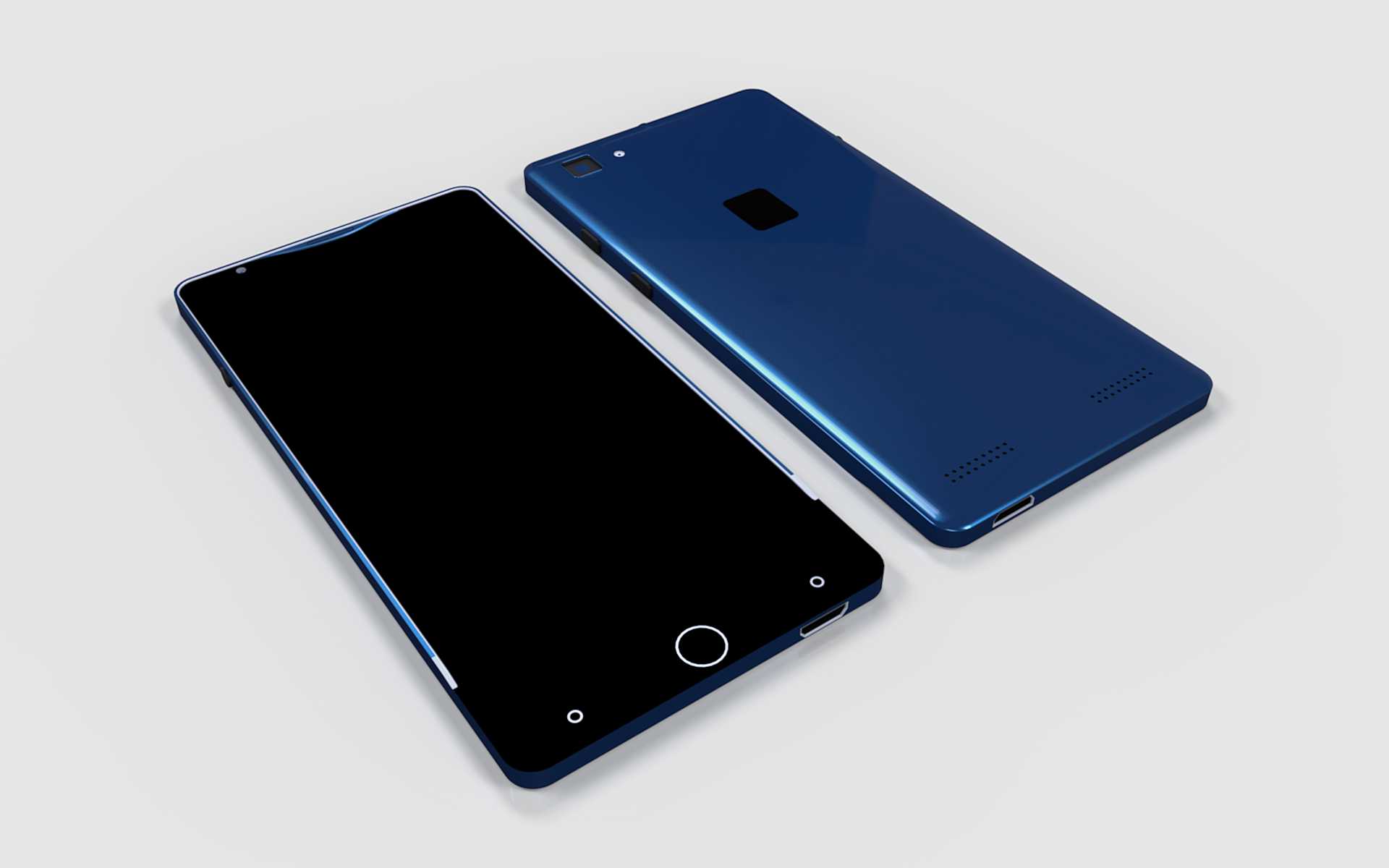

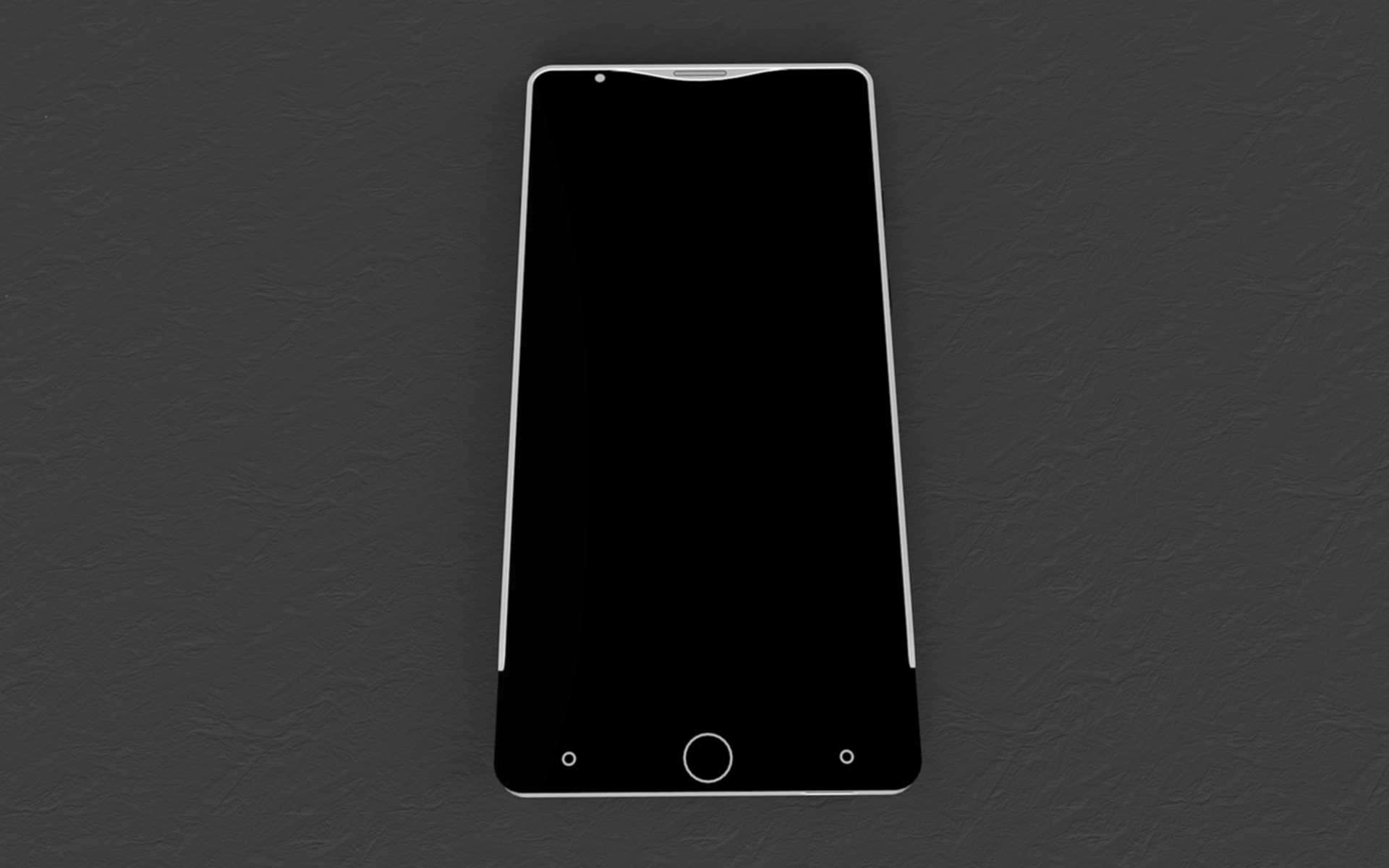

　　这款直板形态的手持通讯终端三维数模，完整还原了当前主流消费级智能手机的整机结构特征，建模过程中充分考虑了消费电子行业从外观手板验证、结构件开模到整机装配校验的全流程应用需求，可直接用于数码产品结构设计教学、外观方案迭代验证、周边配件适配设计等多个工程场景。从实际使用场景出发，该模型还原的设备核心用途是满足用户移动通讯、移动互联网接入、便携多媒体处理的日常需求，因此在结构设计上优先兼顾手持握持舒适度与内部元器件堆叠的空间利用率。整机采用当前主流的直板触控形态，正面为大尺寸全面屏设计，屏幕黑边宽度控制在消费电子量产机型的常规区间，屏幕下方预留了窄边下边框，集成了圆形触控指纹识别模组与前置辅助开孔，对应实际产品中的光线距离传感器、

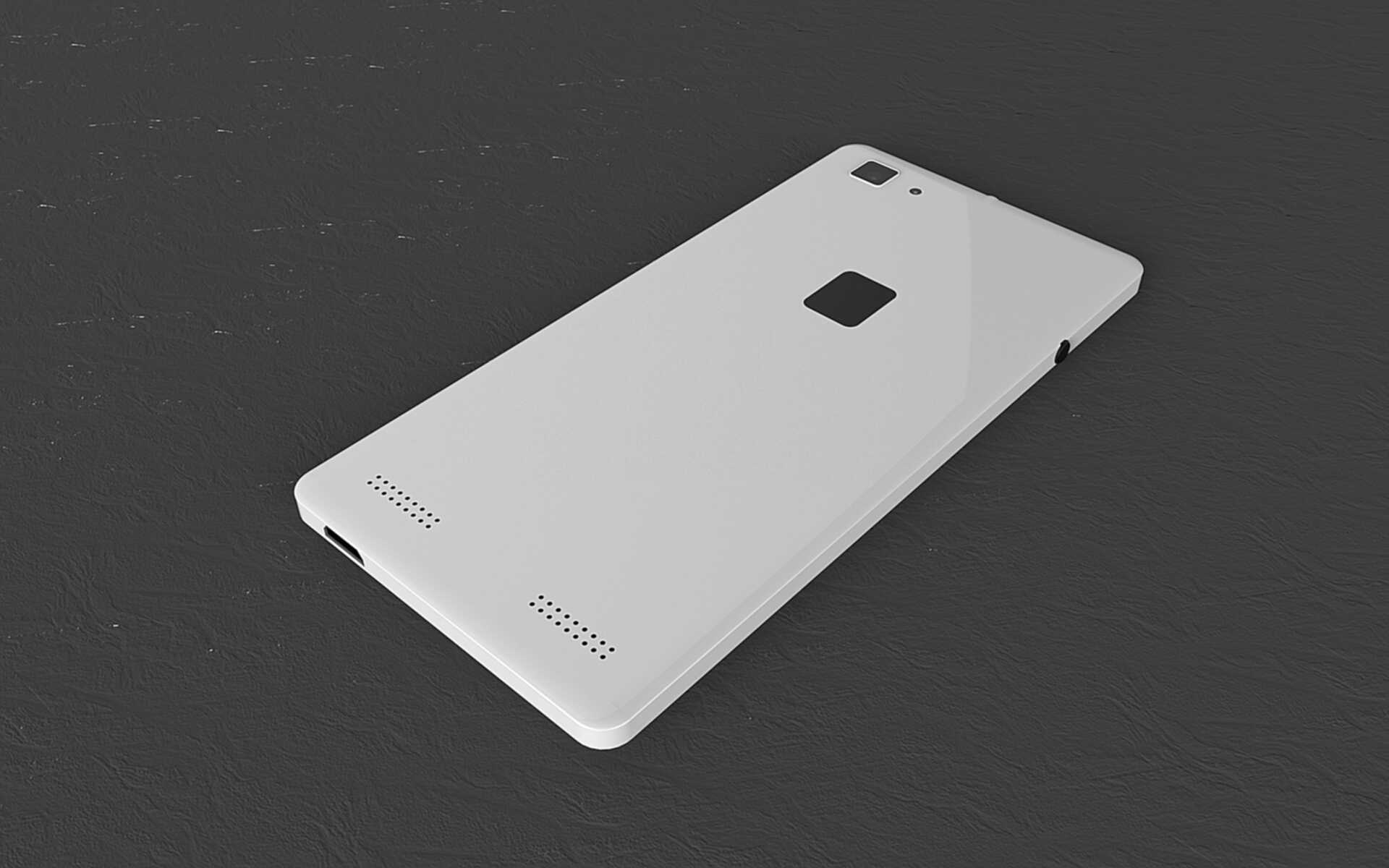

　　前置摄像头等元器件的安装位置，建模时严格按照量产机型的堆叠逻辑预留了对应元器件的安装空间，避免后续结构校验时出现元器件干涉问题。机身背面采用一体化曲面后盖设计，后盖边缘做了大弧度收边处理，能够贴合手掌自然握持的曲面形态，降低长时间单手握持的硌手感；背面左上角区域预留了后置摄像头模组与补光灯的安装凸台，凸台高度按照常规后置摄像头的凸起量做了还原，中部靠上位置设置了方形指纹识别区域，对应后置指纹识别版本的结构设计，后盖下部预留了扬声器出声孔的阵列开孔位，开孔的大小、间距均按照声学结构的常规设计参数设置，保证出声面积满足外放音量的需求。机身中框采用金属中框的结构形态，侧边做了倒角切边处理，既提升整机外观的精致感，也能降低中框与屏幕、

　　后盖衔接处的台阶差，提升握持顺滑度；中框侧边预留了实体按键的安装槽位，对应电源键、音量调节键的装配位置，按键的凸起高度、按压行程空间均按照实体按键的常规设计参数预留，保证按键装配后不会出现卡滞、按压无反馈的问题。机身底部设置了Type-C充电接口的安装位，接口两侧分别预留了麦克风开孔与扬声器开孔，同时按照常规直板手机的设计逻辑，在底部角落预留了天线断缝的位置，保证射频信号的溢出效率。建模过程中采用自顶向下的设计思路，先确定整机的外形尺寸边界，整机长度控制在155mm左右，宽度控制在75mm左右，整机厚度控制在7.8mm左右，这个尺寸区间能够覆盖绝大多数成年用户的单手握持适配范围，同时能够容纳当前主流的电池容量、主板堆叠、

　　摄像头模组等内部元器件；确定整机边界后，再拆分屏幕组件、中框组件、后盖组件、按键组件、接口组件等各个子装配体，每个子装配体之间预留了0.1-0.15mm的装配间隙，满足量产装配时的公差配合要求，避免出现装配过紧或者缝隙过大的问题。在细节结构处理上，屏幕组件与中框之间预留了泡棉胶的粘贴空间，保证屏幕装配后的粘接强度与防水密封性能；后盖与中框之间采用卡扣加胶接的装配方式，建模时还原了卡扣的分布位置与卡合量，保证后盖装配后的扣合强度，同时方便后续维修拆解；摄像头模组区域预留了镜片安装的台阶位与密封泡棉的安装空间，避免摄像头进灰影响成像质量。该数模的曲面过渡均采用G2连续的曲面构建方式，能够直接导入结构分析软件进行跌落模拟、握持受力分析等仿真验证，也可以直接用于3D打印制作外观手板，验证整机的握持手感与外观效果；对于做手机周边配件的设计人员来说，该模型可以直接作为适配基准，用来设计手机保护壳、钢化膜、无线充电背夹等周边配件，保证配件的开孔位置、贴合弧度与整机完全匹配，减少配件开模前的适配验证周期。在结构设计的合理性上，该模型充分考虑了消费电子产品的散热需求，在主板对应位置的中框内侧预留了石墨散热片的粘贴空间，电池仓的尺寸按照常规锂聚合物电池的尺寸做了适配，保证电池容量能够满足日常使用的续航需求，同时电池与中框之间预留了缓冲泡棉的安装位，提升整机的抗摔性能。
