带单梁起重装置的钢结构工业厂房

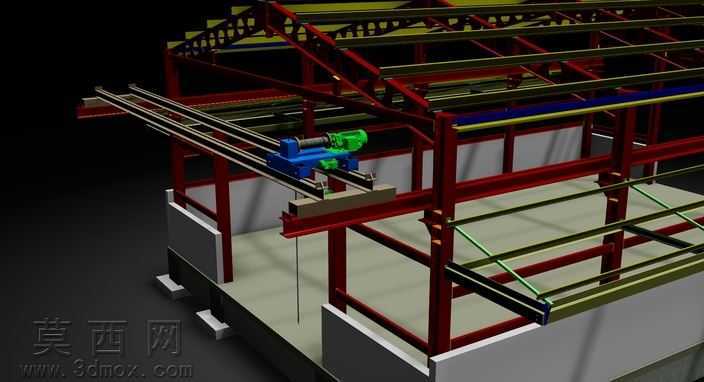

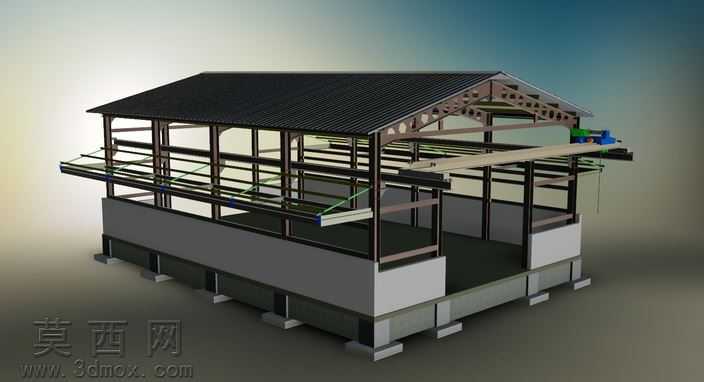

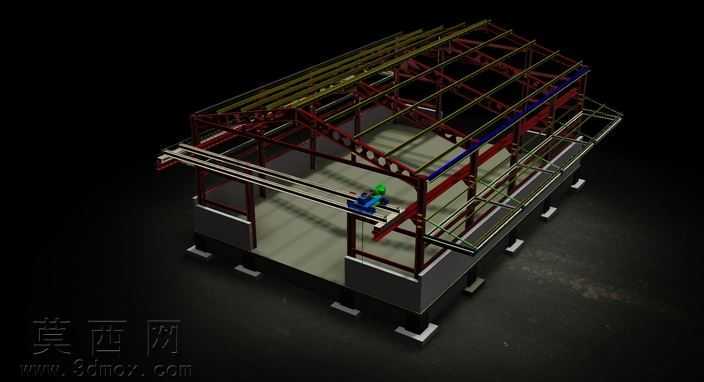

本作品为带单梁起重作业装置的轻钢结构工业厂房三维建模成果，建模过程围绕工业厂房的实际建造逻辑展开，完整还原了轻钢厂房的全结构体系。建模阶段首先完成下部承重基础的搭建，按照常规工业厂房的基础排布逻辑，设置了独立混凝土块式基础墩，每个基础墩带有找平支撑结构，匹配上部钢柱的传力路径，基础上部设置通长的混凝土矮墙作为围护结构的下部基座，矮墙高度符合常规厂房的防碰撞、防潮设计要求。上部主体钢结构部分，精准还原了H型钢承重柱的排布，柱间设置多道横向系杆与交叉柔性支撑，保证厂房纵向的结构稳定性，柱顶承接三角形屋架结构，屋架采用型钢组合的三角桁架形式，上弦铺设彩钢压型屋面板，屋架之间设置横向水平支撑与垂直支撑，形成完整的屋面承重体系，屋面坡度符合常规轻钢厂房的排水设计要求。厂房内部配置了单梁桥式起重机，建模时还原了起重机的运行轨道、主梁结构、电动葫芦起升机构以及端梁行走装置，轨道沿厂房纵向架设在承重柱的牛腿结构上，可实现厂房内部跨间的物料吊运作业，起重机的运行行程覆盖厂房主要作业区域，匹配常规生产车间的物料转运需求。材质渲染阶段，针对不同构件赋予对应写实材质：混凝土基础与矮墙采用清水混凝土材质，还原混凝土的哑光颗粒质感与浇筑色差；钢结构构件区分不同功能赋予材质，承重钢柱、屋架、起重机主梁采用深灰色防锈漆金属材质，系杆、支撑构件采用亮绿色防锈涂装，彩钢屋面板采用深黑色压型金属材质，表面还原压型板的凹凸纹理与金属反光特性；起重机的电动葫芦、行走端梁等部件采用蓝绿配色的工业设备涂装，还原真实起重设备的外观特征。渲染阶段采用柔和的工业场景天光环境，通过光影变化突出钢结构的框架层次与构件连接细节，清晰展现各结构部件的装配关系，既体现了工业厂房的结构严谨性，也直观呈现了内部起重设备的布置逻辑，可用于工业建筑方案展示、钢结构教学演示、厂房布局规划参考等场景，完整展现了轻钢厂房带起重设备的典型构造形式。
