蓝旗亚汽车品牌盾形金属车标三维结构

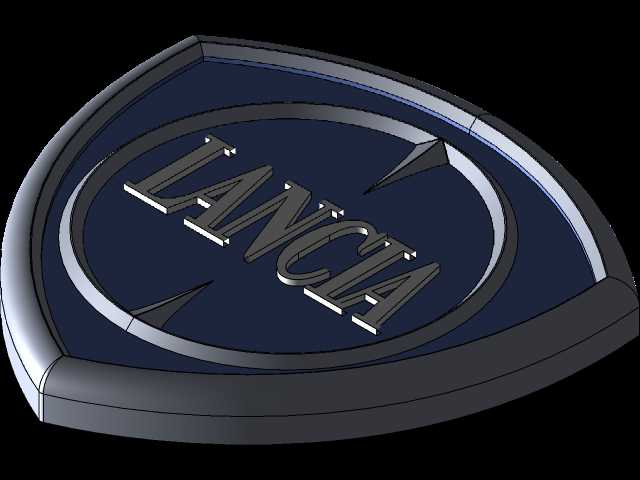

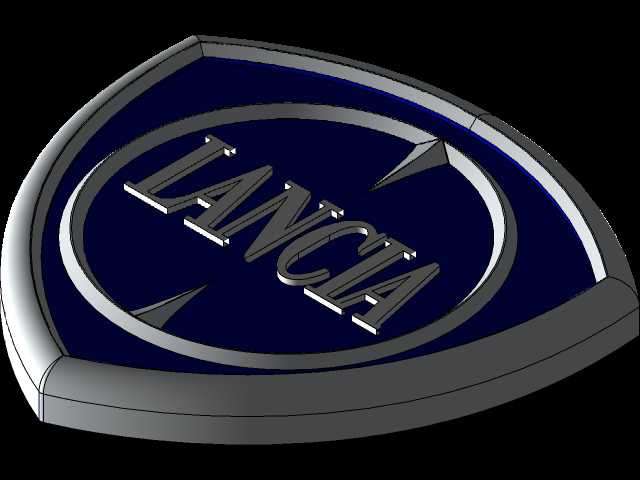

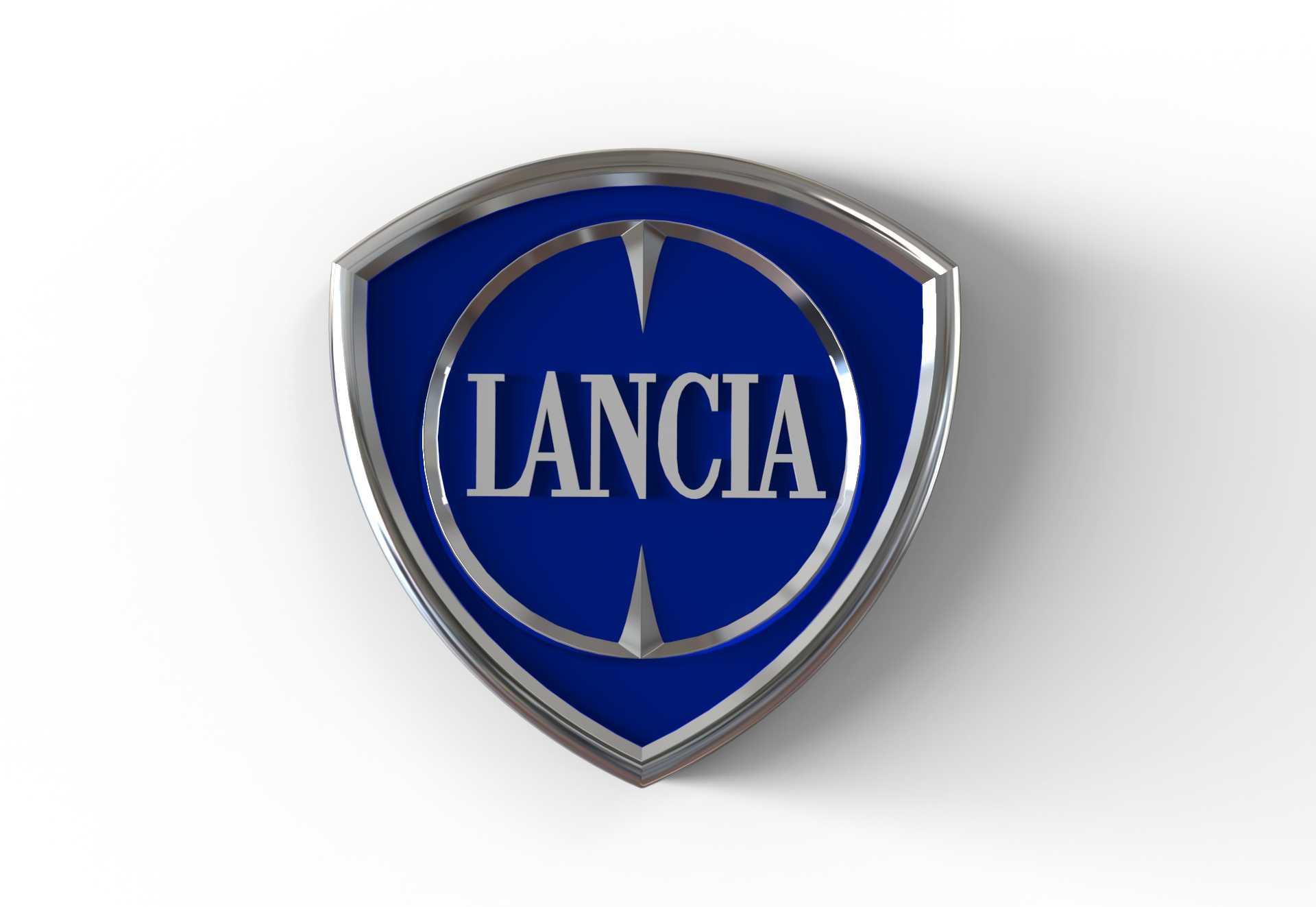

　　这款盾形车标是面向乘用车辆前脸标识安装场景设计的品牌识别构件，整体采用盾牌式外轮廓搭配环形内圈的分层结构，在整车外饰件的装配体系中，承担品牌视觉识别、前脸装饰点缀的核心作用，同时需要匹配整车前脸的曲面弧度、安装点位公差，满足户外使用的耐候、抗冲击、表面质感保持等工程要求。从结构设计逻辑来看，外轮廓的盾形采用上宽下窄的收尖造型，边缘做了多层阶梯式的金属包边处理，最外层是亮面镀铬质感的金属边框，边框向内做了一圈斜切倒角，既能够在光线照射下形成连续的高光轮廓，强化标识的视觉边界，也能在装配时预留与安装基座的贴合余量，避免边缘出现刮手、积灰的问题。内圈的蓝色基底采用微弧面设计，表面做了均匀的哑光质感处理，和外层亮面金属形成明确的材质对比，

　　让中间的品牌字母标识视觉重心更突出。中间的环形金属圈将蓝色基底分隔为内外两个区域，环形圈上下位置各设置了一个三角状的金属尖点，上下尖点处于同一条竖直对称轴上，和盾形轮廓的上下尖点形成视觉呼应，保证整体标识的对称度符合汽车外饰件的视觉精度要求，实际建模过程中，这两个尖点的拔模角度做了针对性调整，避免后续注塑或者金属压铸过程中出现尖角缺料、应力集中的问题。中间的LANCIA字母采用立体浮雕式结构，字母凸起高度和环形金属圈的高度保持一致，字母边缘做了微小的圆角过渡，既保证字母轮廓的辨识度，也避免尖角位置在日常使用中出现磕碰掉漆、积垢难以清理的问题。从安装边界的尺寸适配来看，这类车标的整体厚度控制在8-12mm区间，

　　背部预留有平整的安装贴合面，可适配3M胶粘贴或者卡扣式两种常见的车标安装方式，安装面的平面度公差控制在0.2mm以内，保证粘贴后不会出现边缘翘边、和前脸曲面贴合缝隙不均的问题。外轮廓的最大宽度和高度比例控制在1:1.2左右，能够适配多数紧凑型、中型乘用车的中网、尾门的标识安装位尺寸，不需要对原车安装位做额外的裁切修改。在实际的整车装配场景中，这款车标的安装位置通常处于前脸中网的视觉中心或者尾门牌照框上方区域，设计时充分考虑了不同观察角度的视觉效果：站在车辆正前方1-5米的常规观察距离，盾形轮廓和中间字母的识别度能够达到最优，侧面30度角观察时，外层金属边框的倒角高光也能勾勒出车标的完整轮廓，不会因为角度偏移出现视觉变形、

　　标识识别困难的问题。结构分层设计上，金属边框、蓝色基底、环形圈、字母标识四个部分采用独立的结构分层，既方便后续做不同的表面处理工艺，比如金属部分做镀铬或者抛光处理、蓝色基底做烤漆或者滴胶处理，也能在后期做改款调整时，仅需要替换内部的标识层，不需要重新开模制作外轮廓的安装基座，有效降低后续的改款成本。针对户外使用的工况，所有凸起结构的根部都做了R0.5以上的圆角过渡，减少应力集中点，避免车辆行驶过程中飞石冲击造成结构开裂，同时各个拼接面的缝隙控制在0.1mm以内，减少雨水、灰尘进入标识内部造成镀层起泡、基底变色的问题。建模过程中，所有曲面都做了连续性检查，保证外表面的G2连续，避免后续加工出来的实物出现表面凹凸、高光断裂的问题，对称结构全部采用对称轴镜像建模，保证左右两侧的轮廓偏差控制在0.05mm以内，满足汽车外饰件的外观精度要求。
