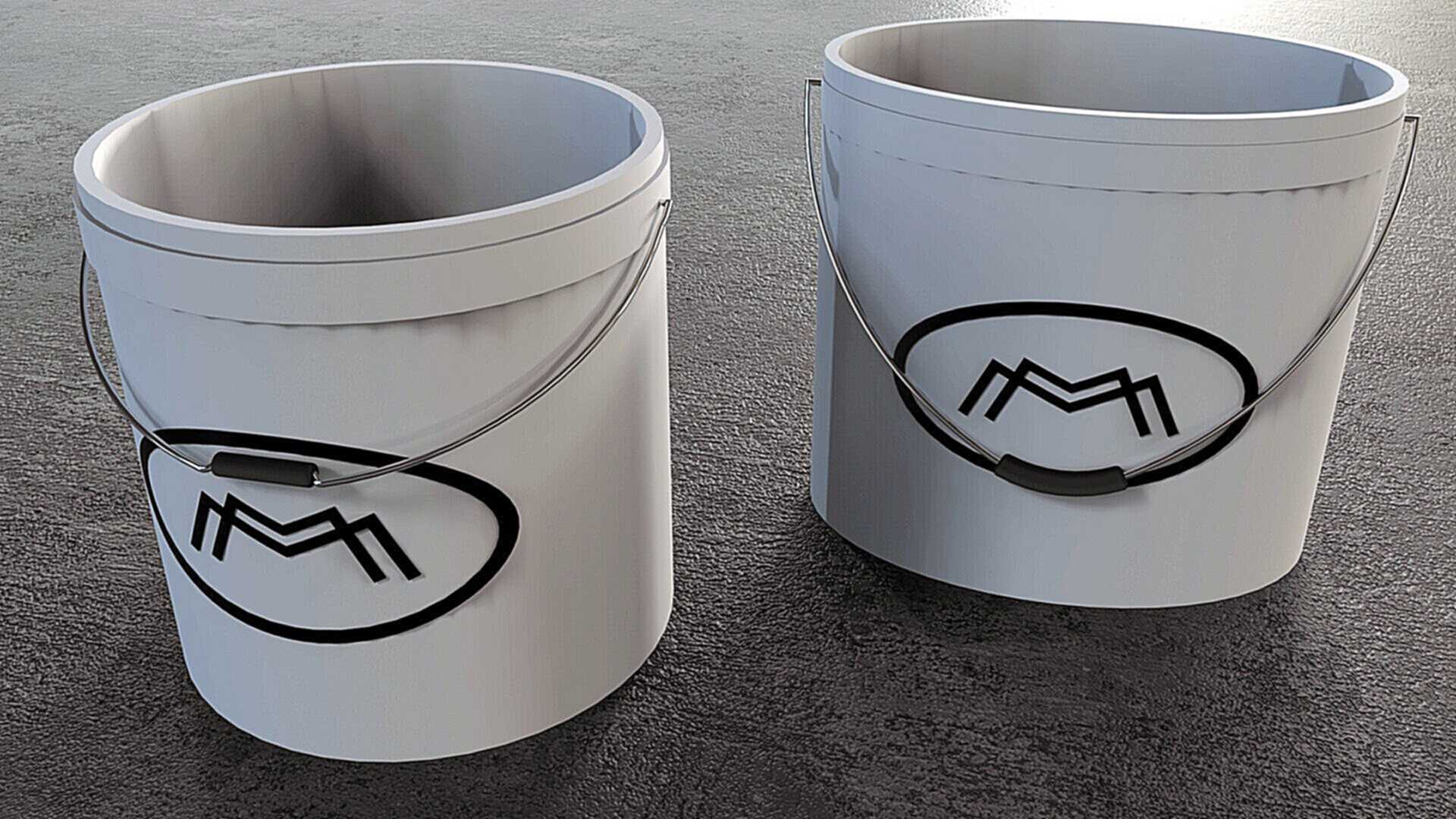

带金属提手的工业级塑料储水提桶结构

　　日常生产与民用场景里，这类带金属提手的塑料储水桶是出镜率极高的盛装器具，不管是车间周转切削废液、建筑现场临时储水、保洁作业盛装清洁用水，还是民用场景的杂物收纳、户外取水，都能见到这类结构的身影。不同于薄壁一次性包装桶，这款提桶的结构设计优先考虑反复周转的耐用性，桶身采用上宽下窄的锥度设计，空桶状态下可以直接嵌套堆叠，大幅降低仓储与返程运输的空间占用，堆叠时相邻桶身的锥面贴合度经过反复校核，不会出现嵌套过紧难以拔出、或是堆叠间隙过大导致倾倒的问题。桶口位置做了加厚的卷边结构，一方面提升桶口的抗形变能力，即使桶内装满液体后单侧提吊，桶口也不会因为应力集中出现开裂变形，另一方面卷边形成的光滑圆弧面，在倾倒液体时可以引导水流形成稳定的水幕，

　　避免液体顺着桶壁外侧流淌打湿握持位置。提手部分采用镀锌钢丝弯折成型，两端的挂耳直接嵌入桶身上部的预埋加强槽内，挂耳位置的桶壁做了局部加厚的筋位补强，提吊满载液体时，应力会顺着加强筋均匀分散到桶身上部的环形区域，不会出现局部应力发白甚至开裂的问题；提手中间位置套装了防滑塑料握套，握套表面做了细密的防滑纹理，即使手上沾有水渍或者油污，握持时也不会出现打滑脱手的情况，握套的弧度贴合手掌自然弯曲的形态，长时间提举也不会出现明显的压痕。桶身底部做了环形的防滑底脚，底脚略微突出桶底平面，放置在不平整的地面时，环形底脚可以自适应微小的地面高差，避免桶身放置不稳出现倾洒；底脚的环形结构同时提升了桶底的抗冲击能力，即使从几十厘米的高度失手掉落，

　　桶底也不会因为直接冲击地面出现开裂。桶身外壁预留了平整的标识区域，可以直接丝印品牌标识、容量标注或者使用注意事项，标识区域做了微凹处理，日常周转摩擦时不会直接刮蹭到标识内容，延长标识的留存时间。从结构设计的细节来看，桶壁的厚度做了梯度变化，上部靠近挂耳的位置壁厚最大，向下逐渐过渡到标准壁厚，在保证整体结构强度的前提下尽可能控制材料用量，降低单件的生产成本，同时也能控制桶身自重，降低日常搬运的负荷。这类提桶的适配场景非常宽泛，除了盛装常温水之外，更换对应的食品级原材料后，也可以用于食品加工场景的原料周转、饮用水盛装；如果采用抗静电改性原料生产，还可以用于电子车间的无尘周转，避免静电积累击伤电子元器件。

　　设计过程中需要重点校核提手挂耳的疲劳强度，因为日常使用中提手会反复翻转、提吊满载的桶身，挂耳位置如果强度不足，经过几十次提吊后就会出现裂纹，因此建模时需要对挂耳位置做圆角过渡处理，避免直角位置的应力集中，同时通过有限元分析模拟满载提吊时的应力分布，调整加强筋的走向与厚度，确保应力峰值低于材料的许用应力。另外桶身的脱模斜度也需要结合注塑工艺的特性做匹配，斜度过小会导致脱模困难，斜度过大则会影响堆叠的贴合度，同时还会造成桶身下部容积的不必要浪费，经过多轮工艺验证，这款桶身的脱模斜度控制在1.2度到1.5度之间，既可以保证注塑生产时顺利脱模，也能兼顾堆叠稳定性与容积利用率。桶身与提手的配合间隙也做了精准控制，间隙过大会导致提吊时桶身晃动幅度太大，搬运时容易溅出内部盛装的液体，间隙过小则会导致提手翻转卡滞，使用时无法顺畅把提手扳到桶口正上方的提吊位置，最终的配合间隙控制在1.5毫米左右，提手可以顺畅翻转，同时提吊时的晃动量控制在合理范围内。
