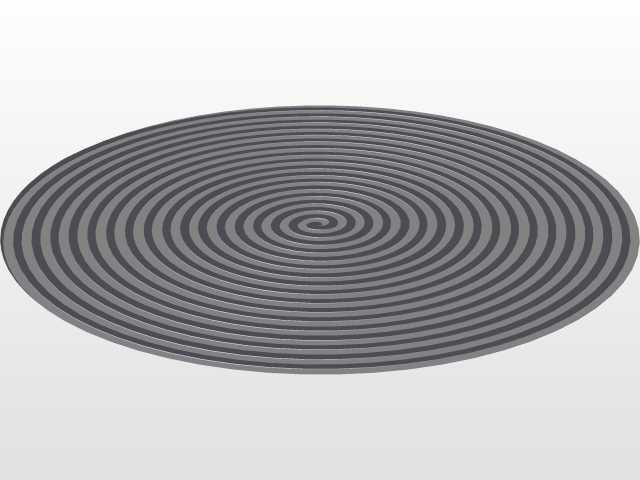

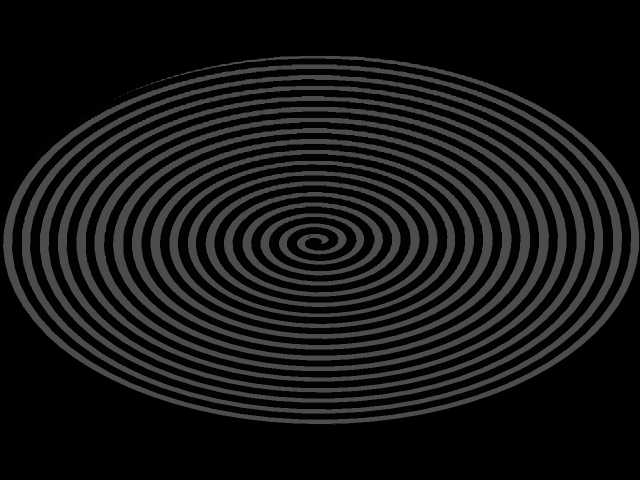

等距螺旋曲面结构三维设计作品

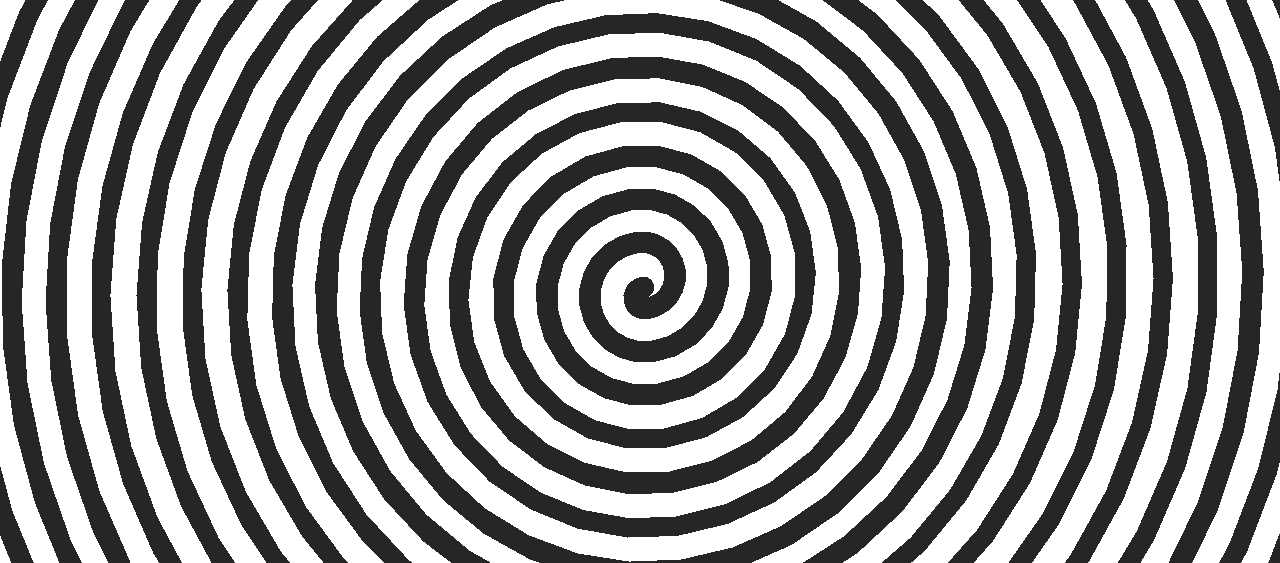

　　这类等距螺旋曲面结构，在流体输送、物料筛分、视觉标定、传动导向类场景中有着非常广泛的落地空间，很多工程场景里需要用到连续平滑、曲率均匀变化的螺旋型面来实现特定功能，比如在粉体物料输送的给料机构中，螺旋曲面的导程一致性直接决定了物料输送的均匀度，不会出现局部卡料、给料脉动的问题；在视觉检测设备的标定环节，这种黑白交替的等距螺旋图案可以用来校准镜头的畸变参数，因为螺旋线从中心向外连续延伸，覆盖了视场范围内从中心到边缘的所有区域，能够一次性采集到不同径向位置的畸变数据，比棋盘格标定板的覆盖效率更高。

　　从设计思路上看，这类螺旋结构的建模核心是保证螺旋线的螺距误差控制在合理范围内，曲面的法向连续性要达到G2级别，避免出现局部折痕或者曲率突变，否则在实际应用中要么会出现物料流动的阻滞点，要么会导致视觉标定的误差偏大。建模过程中首先要确定基准回转中心，所有螺旋线的生成都要以该中心为基准，根据实际应用的导程要求设定螺旋线的生成参数，向外延伸的过程中要保证每一圈螺旋的间距一致，不能出现局部间距忽大忽小的问题。如果是用于机械传动的螺旋导向面，还要考虑曲面的壁厚均匀性，壁厚偏差过大会导致零件注塑或者机加工完成后出现应力变形，影响装配后的配合精度。

　　从安装边界来看，这类螺旋结构的外轮廓是正圆形，安装时可以直接适配圆形的安装腔体，不需要额外做异形的避让结构，中心位置的安装基准孔要和螺旋回转中心保持同轴，同轴度公差需要控制在0.02mm以内，否则螺旋结构运转时会出现偏心晃动，不仅会产生额外的振动噪音，还会加剧配合面的磨损。如果是用于流体介质的导流结构，螺旋曲面的表面粗糙度要达到Ra1.6以下，减少介质流动时的阻力，避免介质中的杂质附着在曲面表面造成流道堵塞。

　　在实际的设备适配中，这类螺旋结构可以根据安装空间的大小调整整体外径和螺旋圈数，小尺寸的螺旋结构可以用在精密计量泵的导流组件中，大尺寸的螺旋结构可以用在粮食输送、矿浆搅拌类设备中。设计时还要考虑螺旋曲面的起始端和终止端的过渡处理，起始端要做平滑的导入倒角，避免物料或者流体进入螺旋通道时出现冲击，终止端要做平缓的导出过渡，保证输出的连续性。如果是用于视觉标定的螺旋靶标，还要保证黑白条纹的边界锐利度，条纹宽度的一致性误差不超过0.01mm，否则会影响图像识别时的特征点提取精度。

　　很多工程师在设计这类螺旋结构时容易忽略螺旋面和安装基座的连接强度，实际上螺旋曲面在承受物料冲击或者流体压力时，根部的应力集中系数比较高，设计时需要在螺旋面和中心轮毂的连接位置做圆角过渡，圆角半径根据整体尺寸的大小取壁厚的0.3-0.5倍，既不会影响螺旋通道的有效过流面积，又能有效降低根部的应力集中，提升零件的使用寿命。如果是采用塑料材质加工这类零件，还要在螺旋面的背面设置合理的加强筋结构，加强筋的走向要顺着螺旋线的切线方向，避免成型时出现缩痕，同时保证零件的整体刚性，不会在受力时出现螺旋面的翘曲变形。
