中兴Blade A612智能手机整机结构三维数模

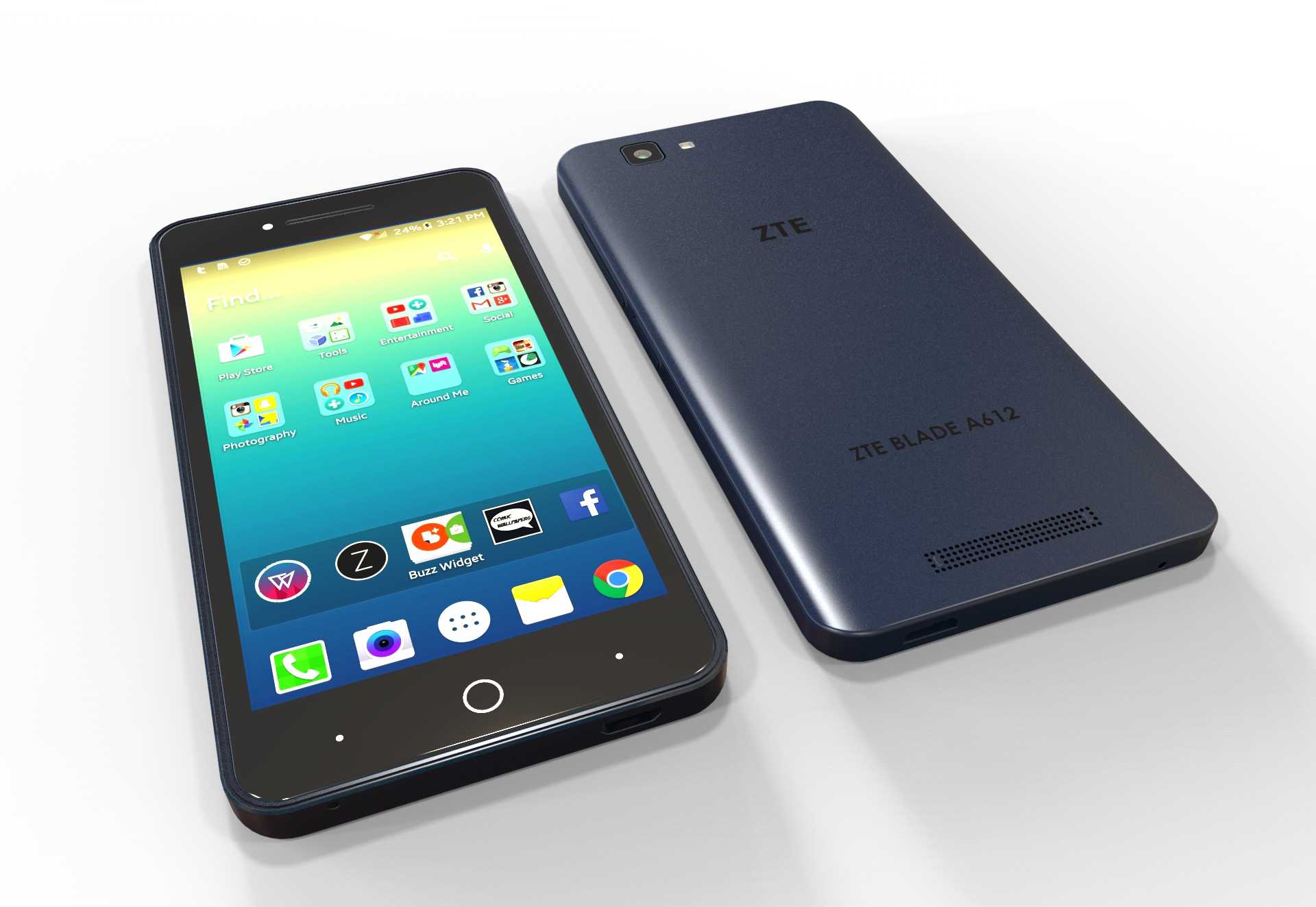

　　这款手持通讯终端的三维数模完整还原了整机的装配关系与结构细节，在消费电子结构设计领域可作为同类型直板触控手机的结构参考基准，覆盖从外观手板验证到内部堆叠校核的全流程设计环节。从实际应用场景来看，该类设备主要面向个人移动通讯需求，兼顾日常语音通话、移动互联网接入、多媒体影音播放等功能，结构设计需要平衡握持手感、内部器件堆叠、散热通路、结构强度多重需求。数模中完整呈现了整机的前后壳配合结构，前壳采用一体化触控面板贴合设计，屏幕显示区域的边界与触控层的安装限位结构完全还原，听筒出音孔的位置、前置摄像头的开孔避让、底部触控按键的结构预留都做了精准的结构表达，能够直接用于屏幕贴合工装的设计参考。后壳采用弧面收边设计，

　　侧边的弧度完全贴合成年人手掌握持时的指腹贴合曲线，在数模中可以直接提取后壳的曲面数据用于注塑模具的分型面设计，后壳上的主摄像头开孔、补光灯位置、后置扬声器出音孔阵列都做了精确的开孔特征还原，摄像头区域的凸台高度做了精准控制，避免日常放置时镜头直接接触桌面产生磨损。内部结构部分，数模预留了主板安装的定位柱位置、电池仓的安装边界、侧边按键的装配间隙，电池仓的尺寸完全匹配常规内置锂电池的安装尺寸，周边的筋位设计既可以固定电池，也能在跌落时起到缓冲吸能的作用，避免电池受挤压产生安全隐患。侧边的电源键、音量键都做了独立的按键结构特征，按键与壳体之间的间隙控制在0.15mm的常规设计值，既保证按键按压的顺畅度，也能避免间隙过大进灰影响按键寿命。

　　顶部与底部的接口避让也完整呈现，底部的USB接口开孔、麦克风拾音孔位置都做了对应的结构预留，顶部的耳机接口开孔如果有配置的话也在数模中做了对应表达，接口周边的密封筋位设计可以为后续防水结构优化提供基础参考。从设计思路来看，这款机型采用经典的直板触控布局，整机的重心控制在机身中部偏下的位置，单手握持时重心刚好落在掌心位置，长时间握持不易产生疲劳感，整机的壁厚控制在1.2mm的常规塑胶壳体壁厚范围，既保证壳体的结构强度，也能尽可能控制整机重量，后壳的表面做了细微的磨砂纹理处理，在数模中可以通过曲面纹理映射还原表面质感，提升握持时的摩擦力避免滑落。在结构强度设计上，四个边角位置都做了加厚的防撞筋位，跌落时冲击力可以通过筋位传递分散，

　　避免屏幕直接受冲击碎裂，屏幕与前壳之间预留了0.3mm的泡棉安装间隙，装配时泡棉可以起到缓冲作用，同时也能阻挡灰尘进入屏幕内部。在散热设计上，主板对应的后壳位置做了局部的薄壁设计，同时预留了石墨散热片的贴装空间，能够将主板核心芯片产生的热量快速传导到后壳散出，避免长时间高负载使用时机身过热。对于结构设计从业者来说，这款数模可以用来参考直板手机的堆叠逻辑，学习消费电子类产品如何在有限的机身空间内排布所有功能器件，同时兼顾外观质感与结构可靠性；对于手板制作行业来说，数模的曲面精度足够支撑CNC加工或者3D打印制作外观手板，用来验证外观设计的实际握持感受；对于模具设计从业者来说，数模的分型线位置、卡扣配合结构、顶针位置预留都符合常规注塑模具的设计要求，可以直接作为同类型产品模具设计的参考案例。数模中所有的配合间隙都按照量产机型的实际公差做了预留，前后壳的卡扣位置、螺丝柱的位置都做了完整的特征表达，装配时不需要额外调整间隙即可完成虚拟装配，能够直接用于干涉检查，验证各个器件之间是否存在装配冲突，提前发现结构设计中的问题，减少实际开模后的改模次数，缩短产品开发周期。
